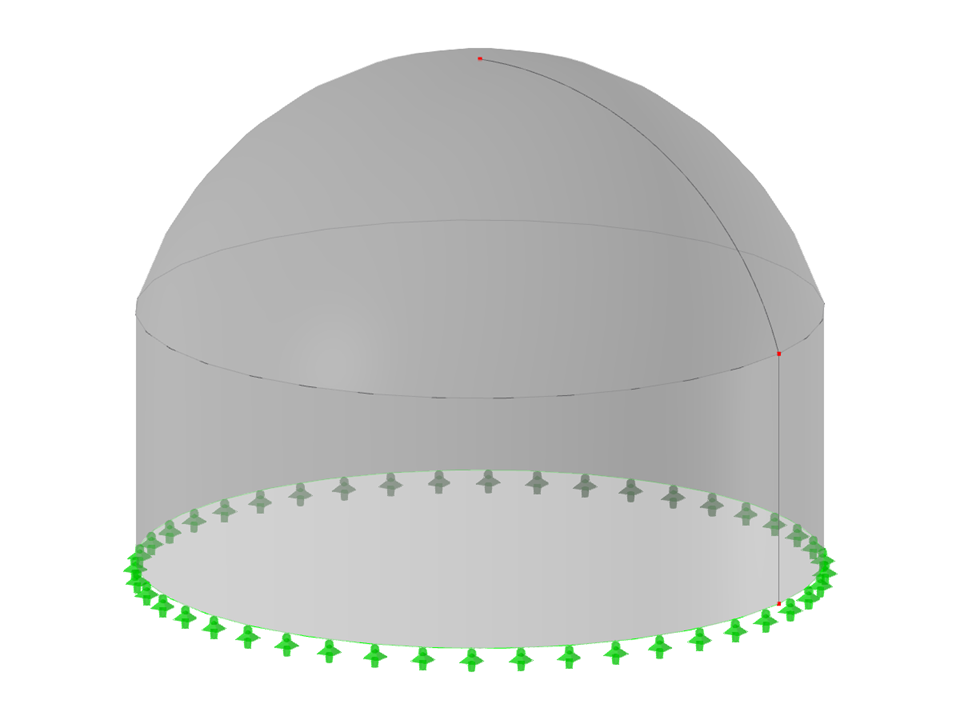

SHD003 | Segmentkuppel auf kreisförmiger Wand
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 3 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 38,485 t |
| Abmessungen (metrisch) | 8,000 x 6,000 x 8,000 m |
| Abmessungen (imperial) | 26.25 x 19.69 x 26.25 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
