Laden Sie hier das Modell mit vier Holzträgern herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9' vom 9. November 2021 (deutsch, 11. November 2021 englisch) angewendet.
- Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
- Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
- Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
- Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
- Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9

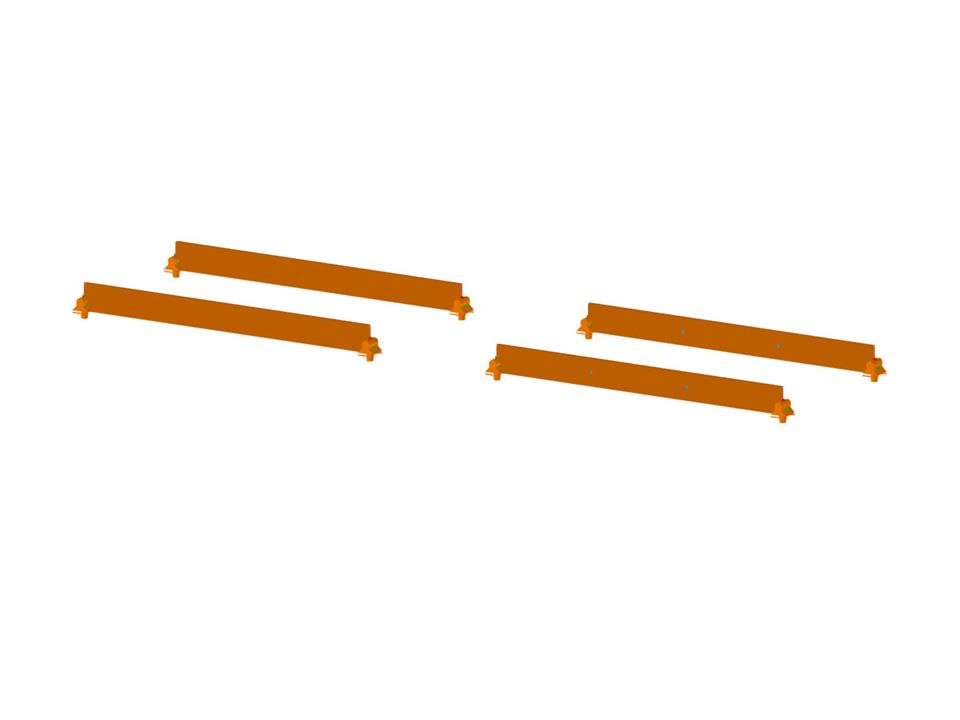

Holzträger
Anzahl Knoten | 12 |
Anzahl Linien | 4 |
Anzahl Stäbe | 4 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 1 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 6.774 t |
Abmessungen (metrisch) | 44.000 x 0.000 x 10.000 m |
Abmessungen (imperial) | 144.36 x 0 x 32.81 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Wussten Sie schon? In den Bemessungsauflagern können Sie für den Nachweis "Druck rechtwinklig zur Faser" Vollgewindeschrauben als Querdruck-Verstärkungselemente definieren. Dabei werden die Schrauben auf Hineindrücken und Knicken nachgewiesen.
Zusätzlich erfolgt der Nachweis der Querdrucktragfähigkeit in der Ebene der Schraubenspitze. Den Lastausbreitungswinkel können Sie linear unter 45° oder nichtlinear (nach Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005) berücksichtigen.
In RFEM und RSTAB können Sie Stäbe mit dem Materialtyp "Furnierschichtholz" bemessen. Folgende Hersteller stehen Ihnen dabei zur Verfügung:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
In der Tragfähigkeitskonfiguration ist es Ihnen möglich, Festigkeitsbeiwerte zur Erhöhung der Festigkeiten entsprechend zu berücksichtigen. Beiwerte, die Festigkeiten reduzieren, werden unabhängig davon automatisch berücksichtigt. Probieren Sie es aus!
Zum ErklärvideoIn RFEM ist OSB-Material für die USA und Kanada verfügbar. Es werden die Materialparameter vom "Panel Design Specification manual" übernommen.
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert. Der Dickentyp Balkenscheibe wird mit Hilfe des Add-Ons Mehrschichtige Flächen definiert.
Die "Balkenscheibe" bietet Ihnen folgende Vorteile:
- Einseitige und beidseitige Beplankung möglich
- Automatische Berechnung der nachgiebigen Kopplung
- Vernagelte Beplankung
- Verklammerte Beplankung
- Benutzerdefinierte Beplankung
- Abbildung als vollständiges geometrisches 3D-Objekt (Rähm, Schwelle, Ständer, Beplankung, Verklammerung) inklusive der Exzentrizität
- Berücksichtigung von Öffnungen über Flächenzellen
- Bemessung der tragenden Elemente über das Add-On Holzbemessung
- Materialunabhängig (z. B. Trockenbauwand mit kaltgeformten Profilen und Gipsfaserplatten als Beplankung)
