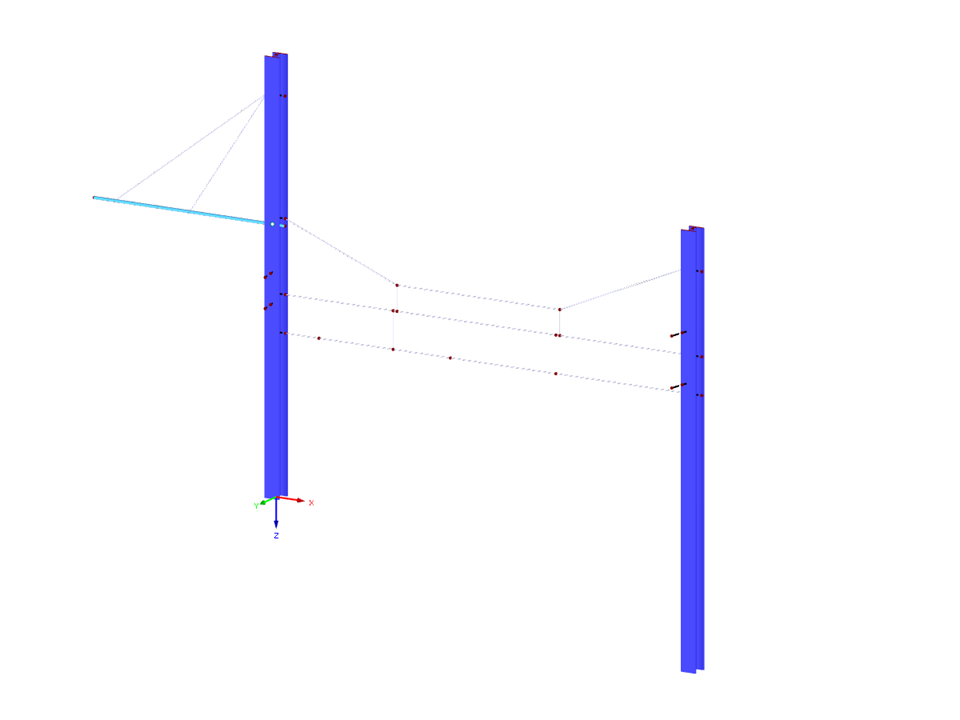

Oberleitungsmodell für Straßenbahnen
SDEA Engineering Solutions - Spanien
Mob.: +34 653 942 425
www.sdeasolutions.com
SDEA Engineering Solutions - Spanien
Mob.: +34 653 942 425
www.sdeasolutions.com
Oberleitungsmodell für Straßenbahnen
Kein Download möglich
Kundenprojekt / Nur Ansicht
| Anzahl Knoten | 55 |
| Anzahl Linien | 25 |
| Anzahl Stäbe | 25 |
| Anzahl Lastfälle | 10 |
| Anzahl Lastkombinationen | 20 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 4,069 t |
| Abmessungen (metrisch) | 13,033 x 0,770 x 10,824 m |
| Abmessungen (imperial) | 42.76 x 2.53 x 35.51 feet |
| Programmversion | 5.26.02 |
Länge: 03:10:44 min
Knowledge Base
Länge: 00:01:14 min
Länge: 00:00:29 min
Länge: 00:01:20 min
Länge: 00:00:50 min
Knowledge Base
Länge: 00:00:43 min
Länge: 00:01:33 min
Knowledge Base
Länge: 00:01:21 min
Länge: 00:00:42 min
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
Tragwerksstabilität ist kein neues Phänomen, wenn es um Stahlbemessung geht. Die kanadische Stahlbaunorm CSA S16 und ihre neueste Version 2019 stellen da keine Ausnahme dar. Ausführliche Stabilitätsanforderungen können entweder mit dem vereinfachten Stabilitätsanalyseverfahren in Abschnitt 8.4.3 behandelt werden, oder neu gemäß Version 2019 mit den Stabilitätseffekten im elastischen Analyseverfahren im Anhang O.
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
Bei der Querschnittsoptimierung in den Zusatzmodulen können auch beliebig definierte Querschnitts-Favoritenlisten ausgewählt werden - zusätzlich zu den Profilen aus der gleichen Profilreihe wie das ursprüngliche Profil.
- Zahlreiche Komponententypen wie Fuß- und Stirnplatten, Stegwinkel, Fahnenbleche, Knotenbleche, Steifen, Vouten oder Rippen zur einfachen Eingabe typischer Verbindungssituationen
- Universell einsetzbare Basiskomponenten (z. B. Platten, Schweißnähte, Schrauben, Hilfsebenen) für die Modellierung komplexer Verbindungssituationen
- Grafische Darstellung der Verbindungsgeometrie mit dynamischer Aktualisierung während der Eingabe
- Große Auswahl an Querschnittsformen: I-Profile, U-Profile, Winkel, T-Profile, Hohlprofile, zusammengesetzte Querschnitte und dünnwandige Profile
- Bibliothek im Dlubal Center mit einer Vielzahl programmseitiger Musteranschlüsse einschließlich benutzerdefinierter Vorlagen
- Automatische Anpassung der Verbindungsgeometrie – auch bei nachträglicher Bearbeitung der Bauteile – aufgrund der relativen Anordnung der Komponenten zueinander
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
Ich bemesse einen Stabsatz mit dem Ersatzstabverfahren in RF-/STAHL EC3, doch die Berechnung ist nicht erfolgreich. Das System ist instabil mit der Meldung "Unbemessbar - ER055) Nullwert des kritischen Moments auf dem Segment".
Was könnte die Ursache sein?
Warum werden bei Aktivierung der plastischen Nachweise mittels Teilschnittgrößenverfahren (RF-/STAHL Plastizität) die Ersatzstabnachweise im Register Stabilität ausgegraut?
Wie kann man in RFEM einen verdrillten Träger erzeugen?
Im Zusammenhang mit der Berechnung nach Theorie III. Ordnung erhalte ich deutlich kleinere Verformungen als bei der Berechnung nach Theorie I. oder II. Ordnung. Wie kann das sein?
Wie funktioniert die Aktivierung der Imperfektion Vorkrümmung?
Sind die gezeigten Modelle und Präsentationen vom Infotag 2020 frei verfügbar und können Sie mir diese bitte zusenden?
