Kombiniertes Stützenfundament
  • Beschreibung
  • Bewertungen (0)

Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Webseite von Dlubal Latam verfügbar.

Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken sind im Short Video Tutorial - SVT 010 zu finden | Blöcke erzeugen und importieren - siehe Link unten.

Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

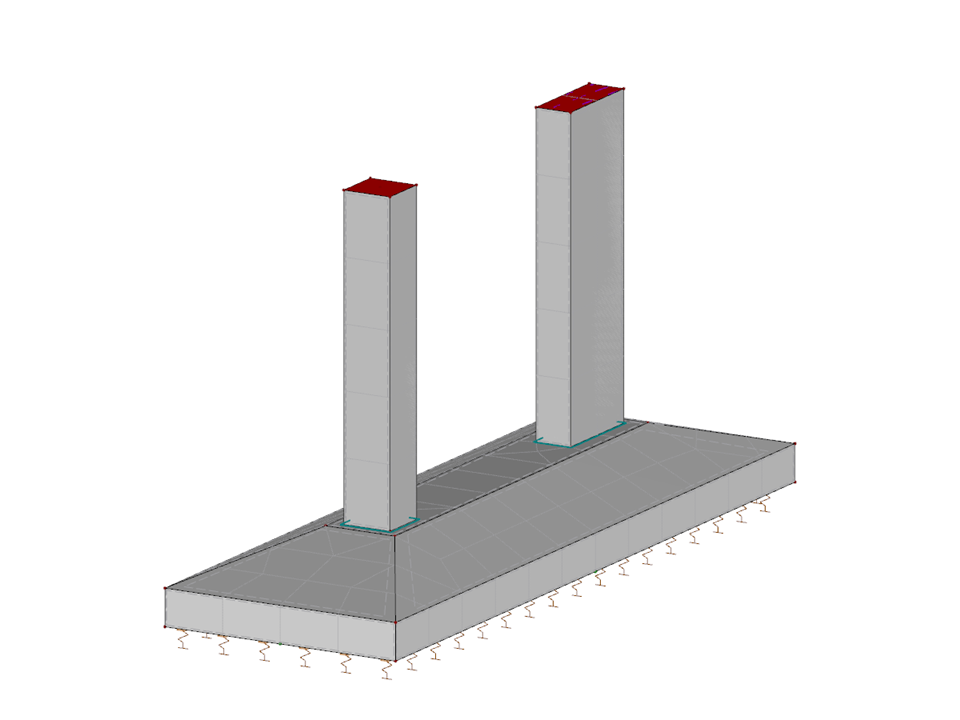

Kombiniertes Stützenfundament

Blockparameter dynamisch editierbar
Anzahl Knoten 38
Anzahl Linien 46
Anzahl Stäbe 2
Anzahl Flächen 23
Anzahl Volumenkörper 4
Gesamtgewicht 18,802 t
Abmessungen (metrisch) 2,000 x 6,000 x 3,200 m
Abmessungen (imperial) 6.56 x 19.69 x 10.5 feet
Programmversion 5.25.01

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.

Dieses 3D-Modell melden
