Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken sind im Short Video Tutorial - SVT 010 zu finden. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt.

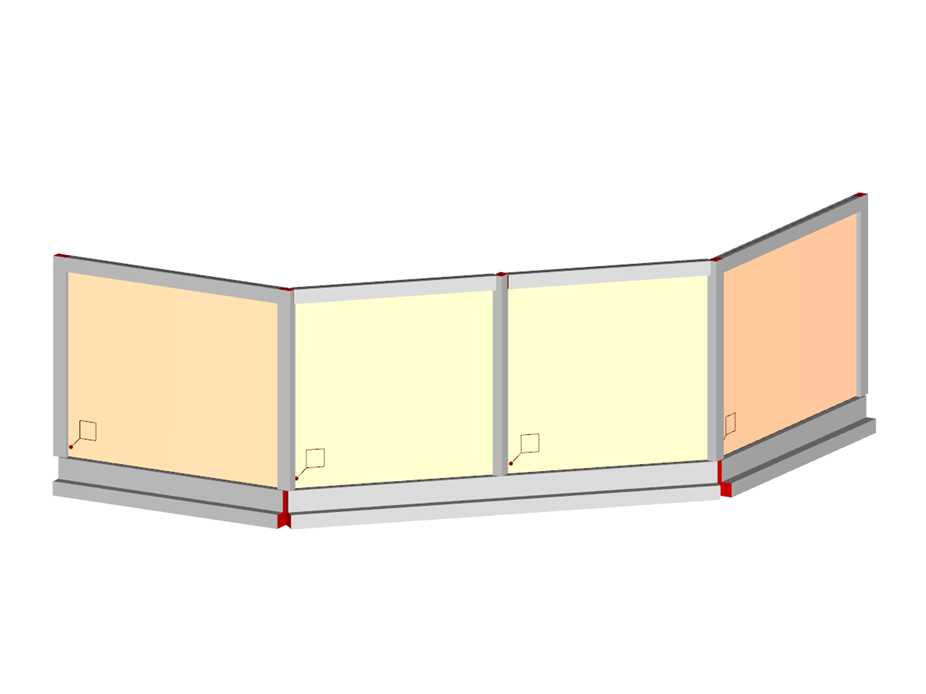

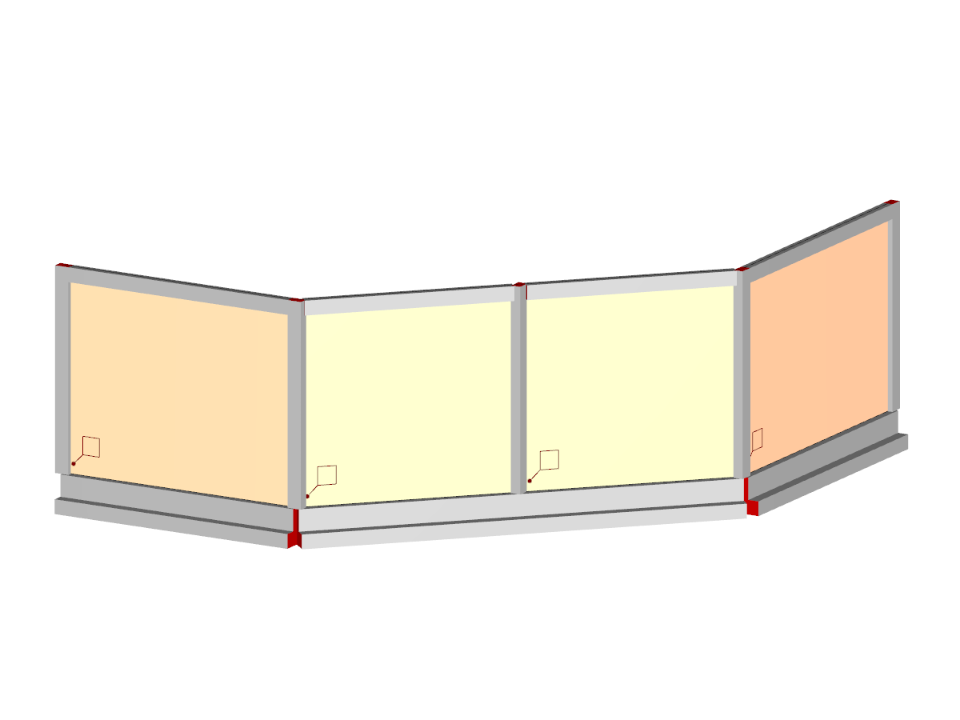

Mauerwerkswand mit Eckabschrägung
Blockparameter dynamisch editierbar | |
Anzahl Knoten | 10 |
Anzahl Linien | 13 |
Anzahl Stäbe | 13 |
Anzahl Flächen | 4 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 0 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 10,688 t |
Abmessungen (metrisch) | 7,743 x 2,800 x 8,143 m |
Abmessungen (imperial) | 25.4 x 9.19 x 26.72 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
