Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt.

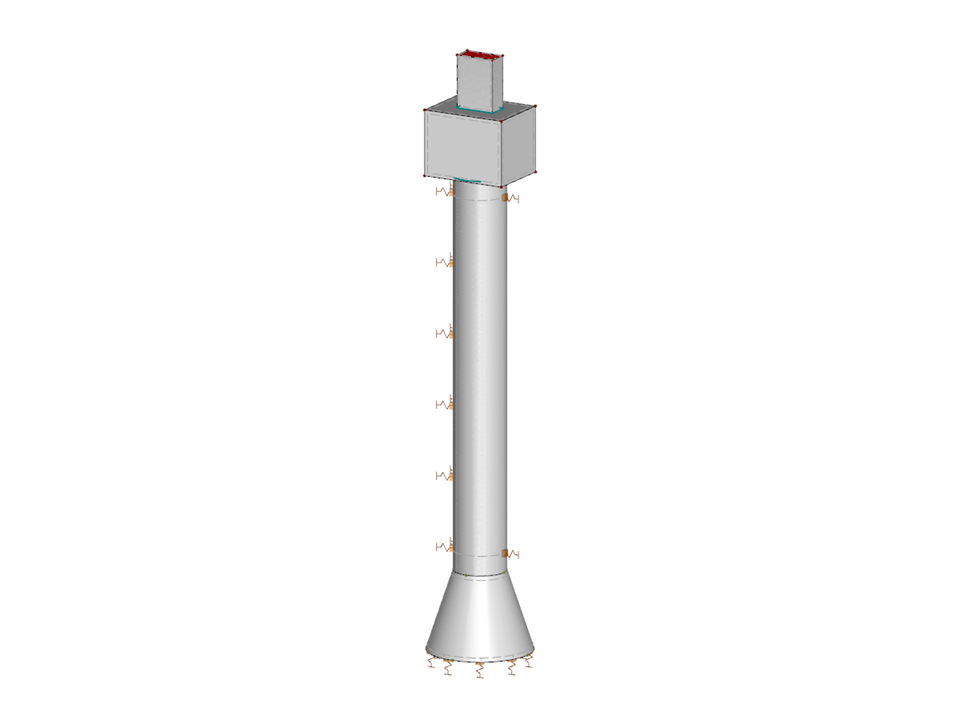

Pfahlkopf
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 24 |
| Anzahl Linien | 33 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 18 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 13,534 t |
| Abmessungen (metrisch) | 1,600 x 9,000 x 1,600 m |
| Abmessungen (imperial) | 5.25 x 29.53 x 5.25 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
