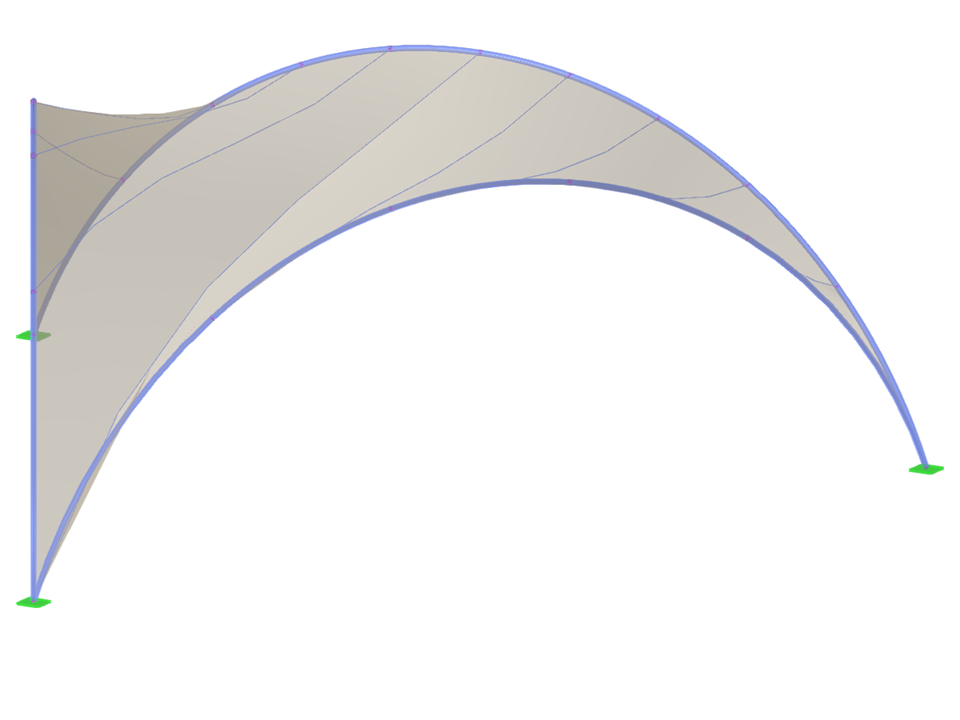

TMS018 | Membran- und Seilnetzstruktur
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 20 |
| Anzahl Linien | 29 |
| Anzahl Stäbe | 29 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,338 t |
| Abmessungen (metrisch) | 10,000 x 3,500 x 8,660 m |
| Abmessungen (imperial) | 32.81 x 11.48 x 28.41 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
