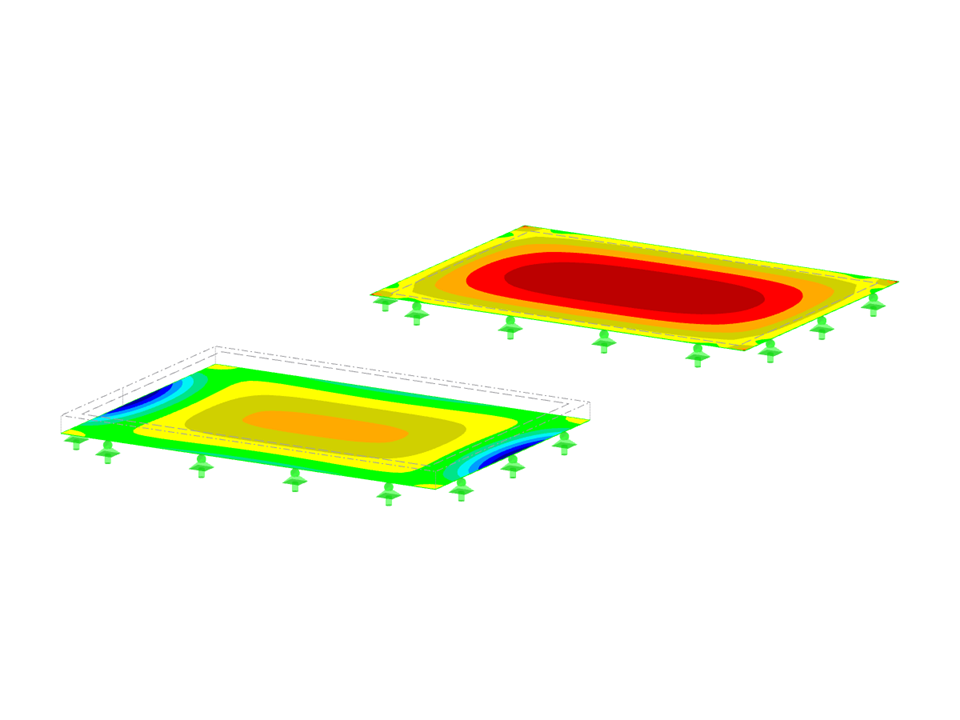

Gegenüberstellung der Momentenverteilung einer Fläche mit Exzentrizität und einer Fläche ohne Exzentrizität.
Modell verwendet in
Berechnungsmodell exzentrische Fläche
| Anzahl Knoten | 10 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 35.000 t |
| Abmessungen (metrisch) | 7.000 x 0.000 x 15.000 m |
| Abmessungen (imperial) | 22.97 x 0 x 49.21 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Ähnliche Modelle
Länge: 00:03:49 min
Veranstaltung
Länge: 00:55:53 min
Veranstaltung
Länge: 00:55:51 min
Länge: 01:00:26 min
Produkt-Feature
Länge: 00:00:45 min
Länge: 01:05:28 min
Veranstaltung
Länge: 01:09:36 min
Veranstaltung
Länge: 01:06:34 min

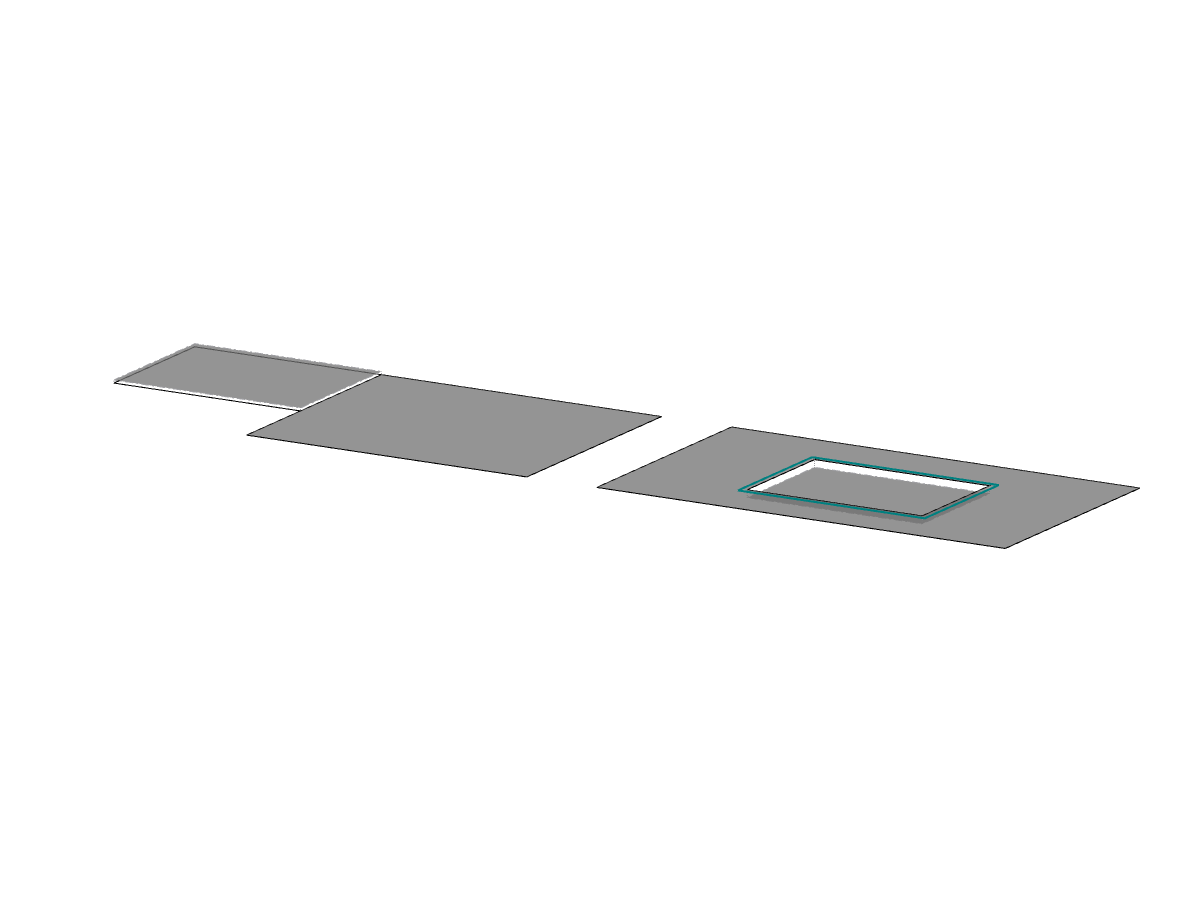

Soll die Systemebene von Stäben und Flächen parallel versetzt werden und bei Stäben gegebenenfalls zusätzlich noch ein axialer Versatz angewandt werden, bietet sich die Funktion der Exzentrizitäten an.
