Laden Sie hier das Modell einer Wandkonsole, die durch eine Wand geschraubt wurde herunter.

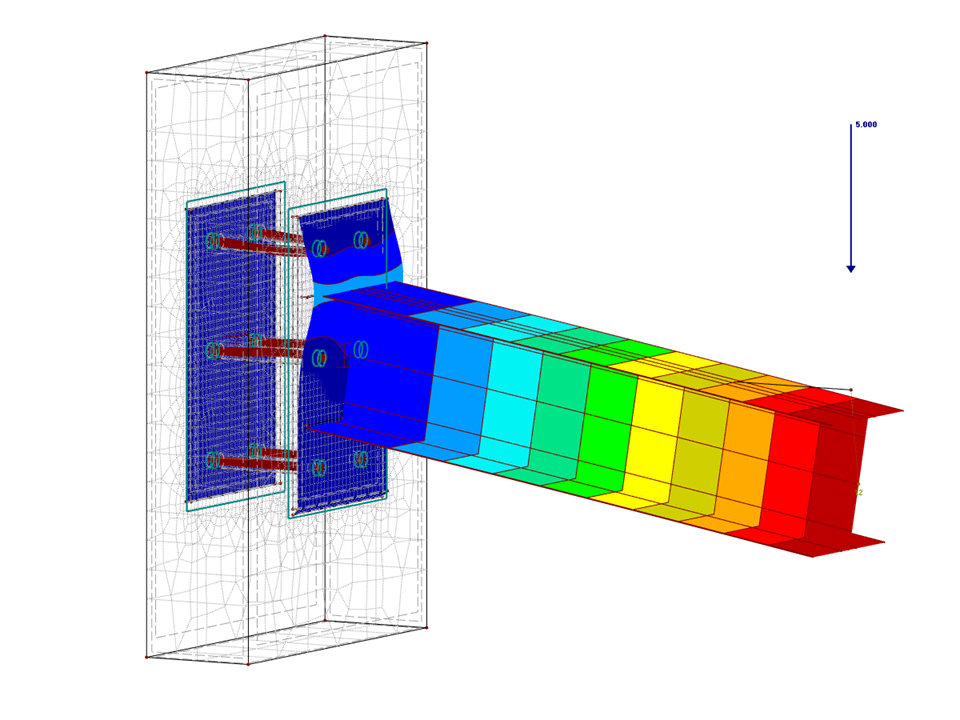

Durchgeschraubte Wandkonsole mit Kontaktvolumen
| Anzahl Knoten | 124 |
| Anzahl Linien | 98 |
| Anzahl Stäbe | 12 |
| Anzahl Flächen | 49 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 0.383 t |
| Abmessungen (metrisch) | 0.600 x 1.000 x 1.220 m |
| Abmessungen (imperial) | 1.97 x 3.28 x 4 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
