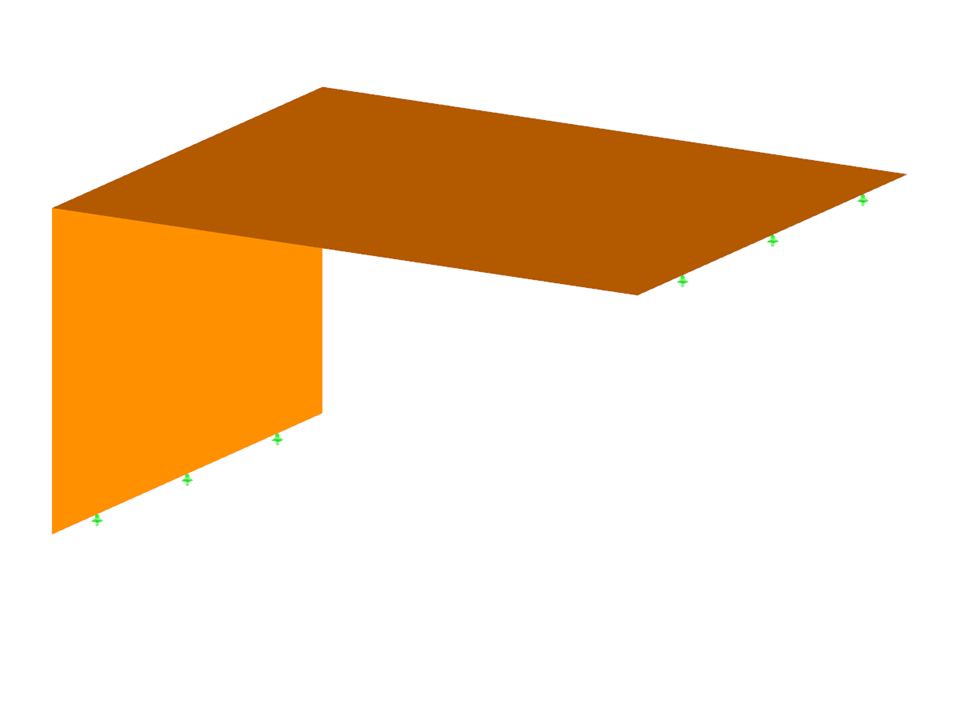

Linienfreigabe
| Anzahl Knoten | 8 |
| Anzahl Linien | 8 |
| Anzahl Flächen | 2 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 2.700 t |
| Abmessungen (metrisch) | 5.000 x 4.000 x 2.500 m |
| Abmessungen (imperial) | 16.4 x 13.12 x 8.2 feet |
| Programmversion | 5.13.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
