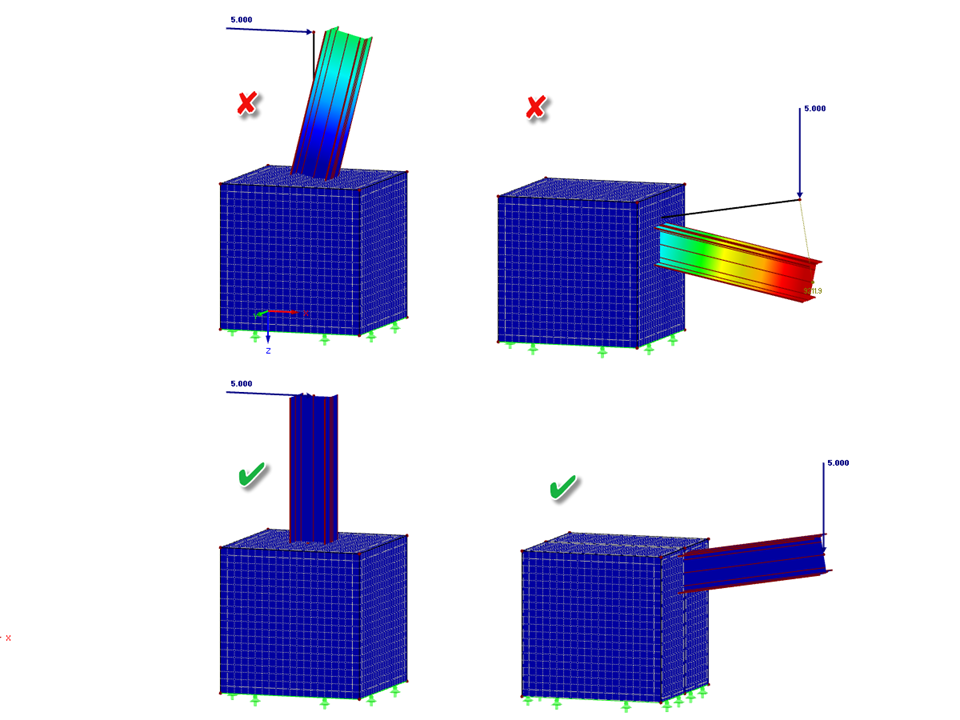

Stab mit Kopplung zum Volumenkörper
| Anzahl Knoten | 49 |
| Anzahl Linien | 66 |
| Anzahl Stäbe | 9 |
| Anzahl Flächen | 29 |
| Anzahl Volumenkörper | 5 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 10.344 t |
| Abmessungen (metrisch) | 4.000 x 4.500 x 1.500 m |
| Abmessungen (imperial) | 13.12 x 14.76 x 4.92 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
