Mitte November 2017 wurde in Jerusalem ein Holzaussichtsturm namens „Ester“ eingeweiht. Dieser Turm, den der renommierte tschechische Architekt Martin Rajniš in der Form eines Kaktus entworfen hat, befindet sich in der Anlage eines ehemaligen Krankenhauses aus dem Jahre 1887 unweit der Altstadtmauern. Er bietet seinen Besuchern eine herrliche Aussicht auf Jerusalem.
Sämtliche Holz-, Stahl-, und Membranelemente wurden in Tschechien vorgefertigt und danach in zwei zwölf Meter lange Container verladen. Alle Komponenten wurden sowohl mittels CNC-Technologie als auch manuell in einer hohen Qualität hergestellt. Dieser Qualitätsanspruch war eine wichtige Voraussetzung für einen erfolgreichen und schnellen Aufbau in Israel.
Alle vorgefertigten Elemente wurden in einer horizontalen Lage zusammen mit einer Spindeltreppe, die innen durch einen tragenden Holzquader verläuft, zusammengesetzt.
Statik und Konstruktion TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek (Holz, Stahl, ETFE-Membrane)
Česká Skalice, Tschechische Republik
www.timberdesign.cz
Prof. Dipl.-Ing. Michal Bar Ilan (Fundamente)
Israel
Architekten Prof. Ing. arch. Martin Rajniš, Ing. arch. Tomáš Kosnar
Prag, Tschechische Republik
hutarchitektury.cz
Hauptlieferanten
Huť architektury Martin Rajniš s.r.o.
Prag, Tschechische Republik
hutarchitektury.cz
TIMBER DESIGN s.r.o.
Česká Skalice, Tschechische Republik
www.timberdesign.cz
Maik Engineers Ltd.
Israel

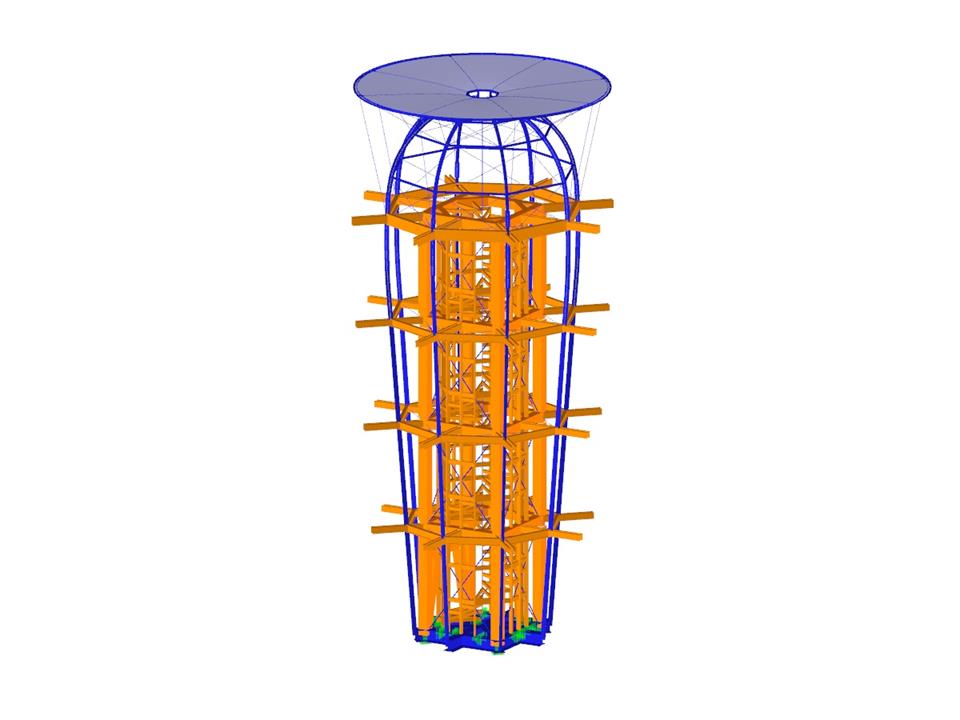

3D-Modell (© Ing. Zbyněk Šrůtek)
Holzaussichtsturm
Anzahl Knoten | 818 |
Anzahl Linien | 1442 |
Anzahl Stäbe | 1434 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 15 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 10,631 t |
Abmessungen (metrisch) | 7,414 x 15,908 x 7,414 m |
Abmessungen (imperial) | 24.32 x 52.19 x 24.32 feet |
Nach der erfolgreichen Generierung werden die Knicklängen in übersichtlichen Tabellen dargestellt. Die Modifizierung einzelner Knicklängen kann manuell in diesen Tabellen erfolgen.
Über die Export-Funktion werden die Knicklängen zur weiteren Bearbeitung in das Modul RF-/MAST Bemessung übergeben. Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe lassen sich gezielt selektieren.
Das generierte Modell lässt sich mit einem Mausklick an RFEM/RSTAB übergeben.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe lassen sich gezielt selektieren.
Die Ausgabe der Ergebnisse erfolgt in übersichtlichen Tabellen im Modul. Neben den Nachweisen werden alle bemessungsrelevanten Parameter ausgegeben. Eine Stückliste wird automatisch mit der Berechnung generiert.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe lassen sich gezielt selektieren.
Bei den Nachweisen der Zug-, Druck-, Biege- und Querkraftbeanspruchung werden die Bemessungswerte der maximalen Beanspruchbarkeit den Bemessungswerten der Einwirkungen gegenübergestellt. Werden Bauteile gleichzeitig auf Biegung und Druck belastet, wird eine Interaktion durchgeführt. RF-/MAST Bemessung ermöglicht dem Anwender die Wahl, ob für die Interaktionsformel die Beiwerte nach Verfahren 1 (Anhang A) oder Verfahren 2 (Anhang B) ermittelt werden sollen.
Für die Nachweisführung des Biegeknickens ist weder die Angabe des Schlankheitgrades noch der idealen Verzweigungslast des maßgebenden Knickfalls erforderlich. Das Modul berechnet automatisch alle erforderlichen Beiwerte für den Bemessungswert der Biegebeanspruchbarkeit. Das ideale Biegedrillknickmoment ermittelt RF-/MAST Bemessung selbständig für jeden Stab an jeder x-Stelle des Querschnitts.
