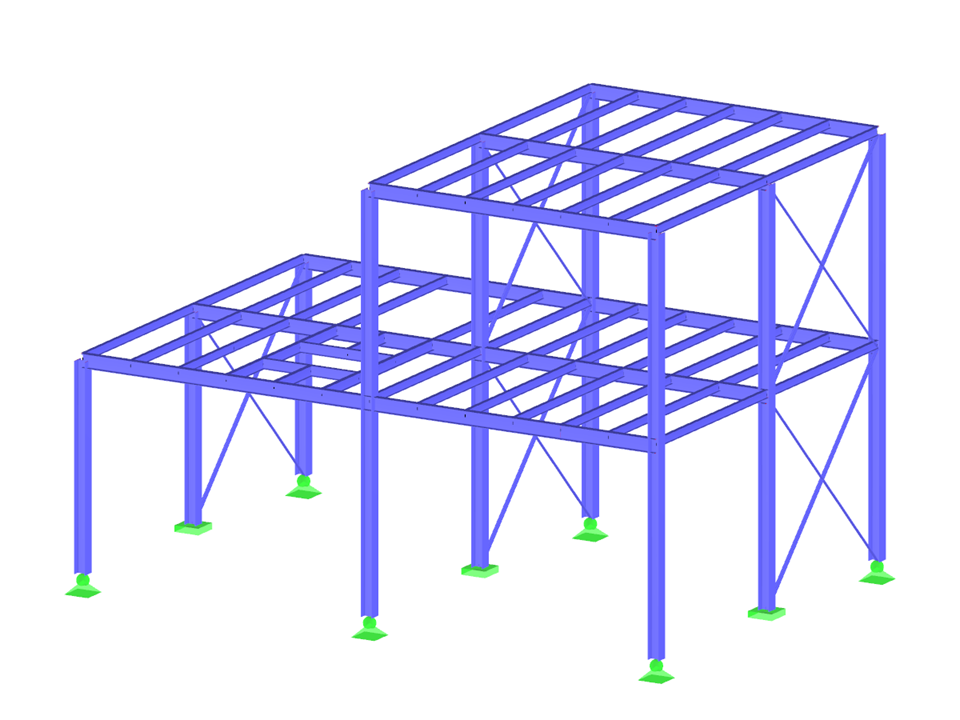

3D-Rahmen
Modell verwendet in
Bühne
| Anzahl Knoten | 77 |
| Anzahl Linien | 129 |
| Anzahl Stäbe | 129 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 8,470 t |
| Abmessungen (metrisch) | 12,000 x 8,000 x 8,000 m |
| Abmessungen (imperial) | 39.37 x 26.25 x 26.25 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
