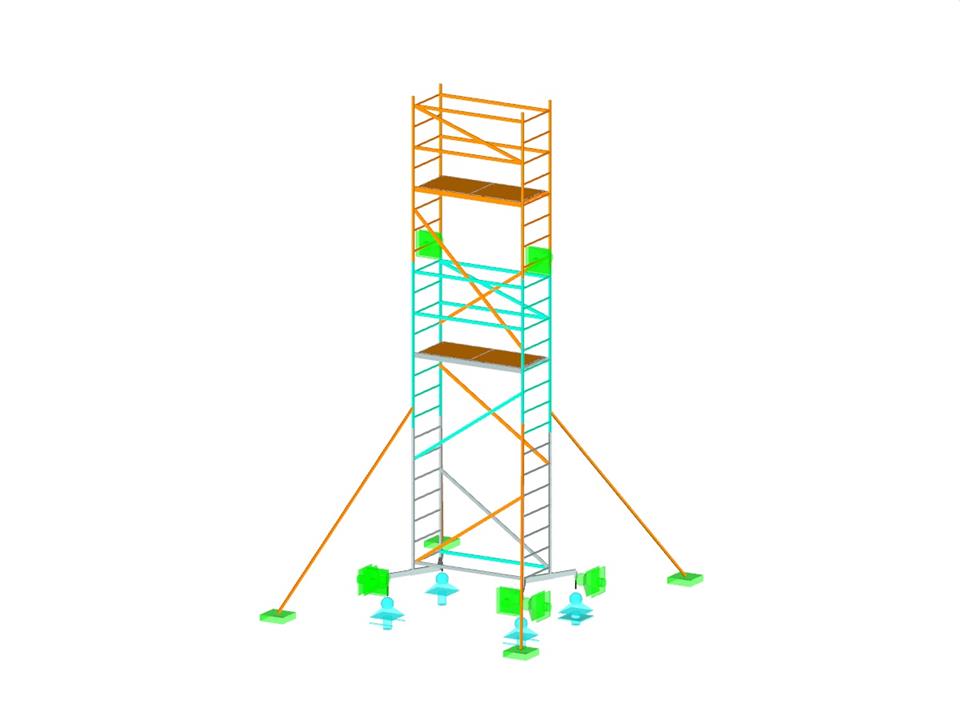

Gerüst aus Aluminium
Gerüst aus Aluminium
Anzahl Knoten | 248 |
Anzahl Linien | 331 |
Anzahl Stäbe | 319 |
Anzahl Flächen | 6 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 8 |
Anzahl Lastkombinationen | 21 |
Anzahl Ergebniskombinationen | 1 |
Gesamtgewicht | 0.064 t |
Abmessungen (metrisch) | 3.332 x 6.102 x 2.599 m |
Abmessungen (imperial) | 10.93 x 20.02 x 8.53 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
