Laden Sie hier das Modell einer Stahlbetonhalle mit Stahlpfetten herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Produktiver arbeiten mit RFEM' vom 14. Juli 2020 (deutsch, 7. Juli 2020 englisch) angewendet.

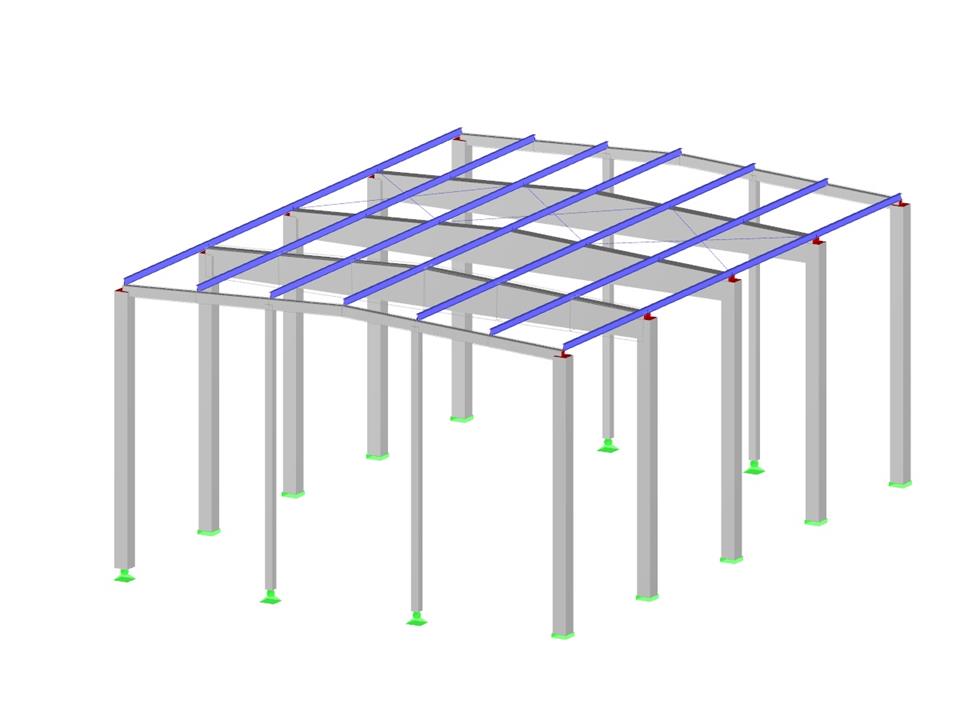

Stahlbetonhalle mit Stahlpfetten
Anzahl Knoten | 49 |
Anzahl Linien | 78 |
Anzahl Stäbe | 78 |
Anzahl Lastfälle | 4 |
Gesamtgewicht | 82.962 t |
Abmessungen (metrisch) | 15.122 x 20.122 x 9.186 m |
Abmessungen (imperial) | 49.61 x 66.02 x 30.14 feet |
Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
