Laden Sie hier das Modell einer Terassenüberdachung herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
- Dieses Modell wurde unter anderem für die FAQ 4590 verwendet.

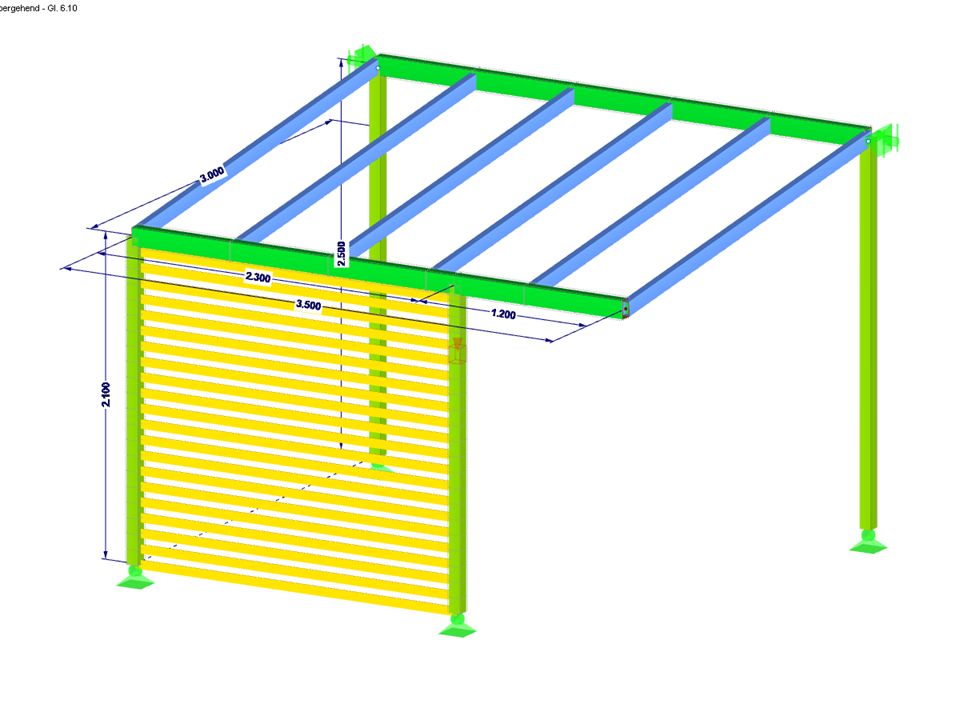

Terassenüberdachung
Anzahl Knoten | 57 |
Anzahl Linien | 82 |
Anzahl Stäbe | 82 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 2 |
Anzahl Lastkombinationen | 7 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 0.397 t |
Abmessungen (metrisch) | 3.500 x 2.500 x 3.000 m |
Abmessungen (imperial) | 11.48 x 8.2 x 9.84 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
