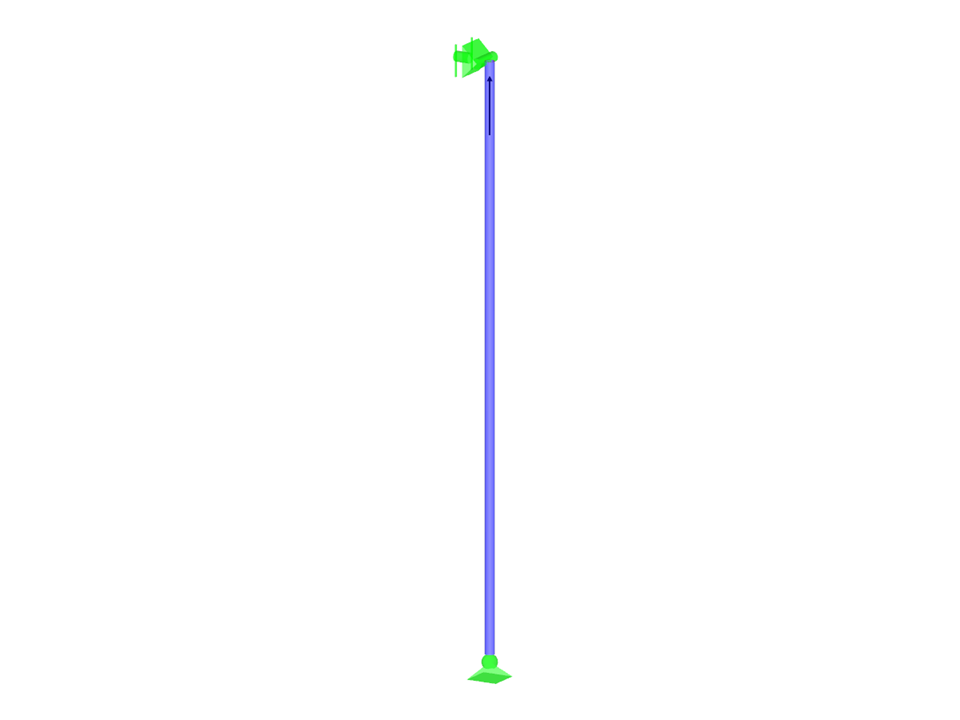

Ein W-förmiger Stab gem. ASTM A992 wurde ausgewählt, um die Eigenlast von 30.000 kips (13,6 t) und die Nutzlast von 90.000 kips (40,8 t) unter Zugbeanspruchung zu tragen. Es ist dabei die Stabfestigkeit sowohl mit LRFD als auch mit ASD zu überprüfen.
Verifikationsbeispiel 001002 | 5
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 2 |
Anzahl Lastkombinationen | 2 |
Gesamtgewicht | 0,375 t |
Abmessungen (metrisch) | 0,655 x 0,655 x 9,799 m |
Abmessungen (imperial) | 2.15 x 2.15 x 32.15 feet |
Programmversion | 5.16.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
