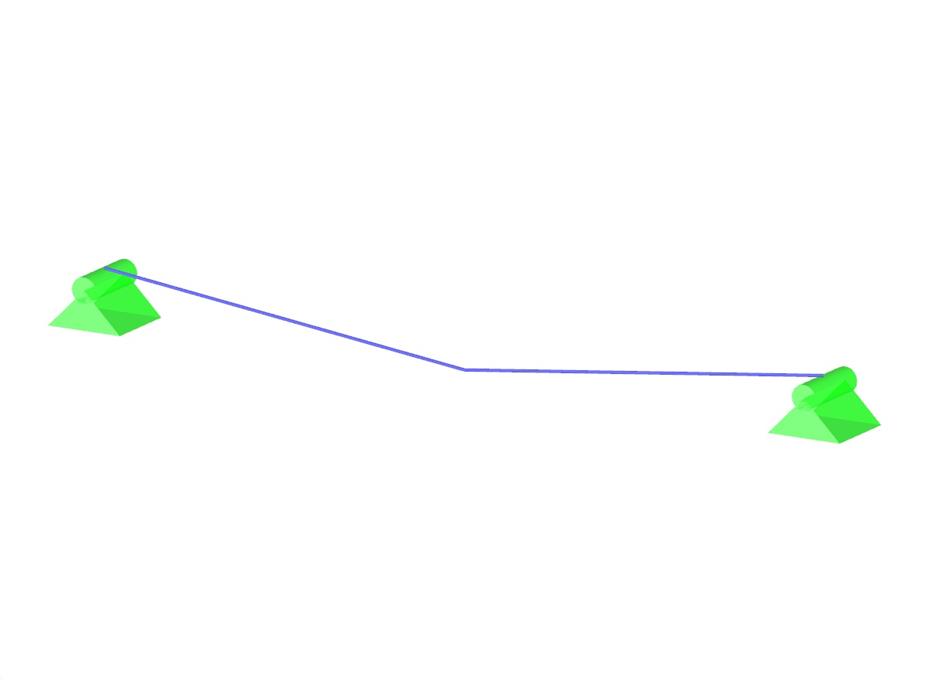

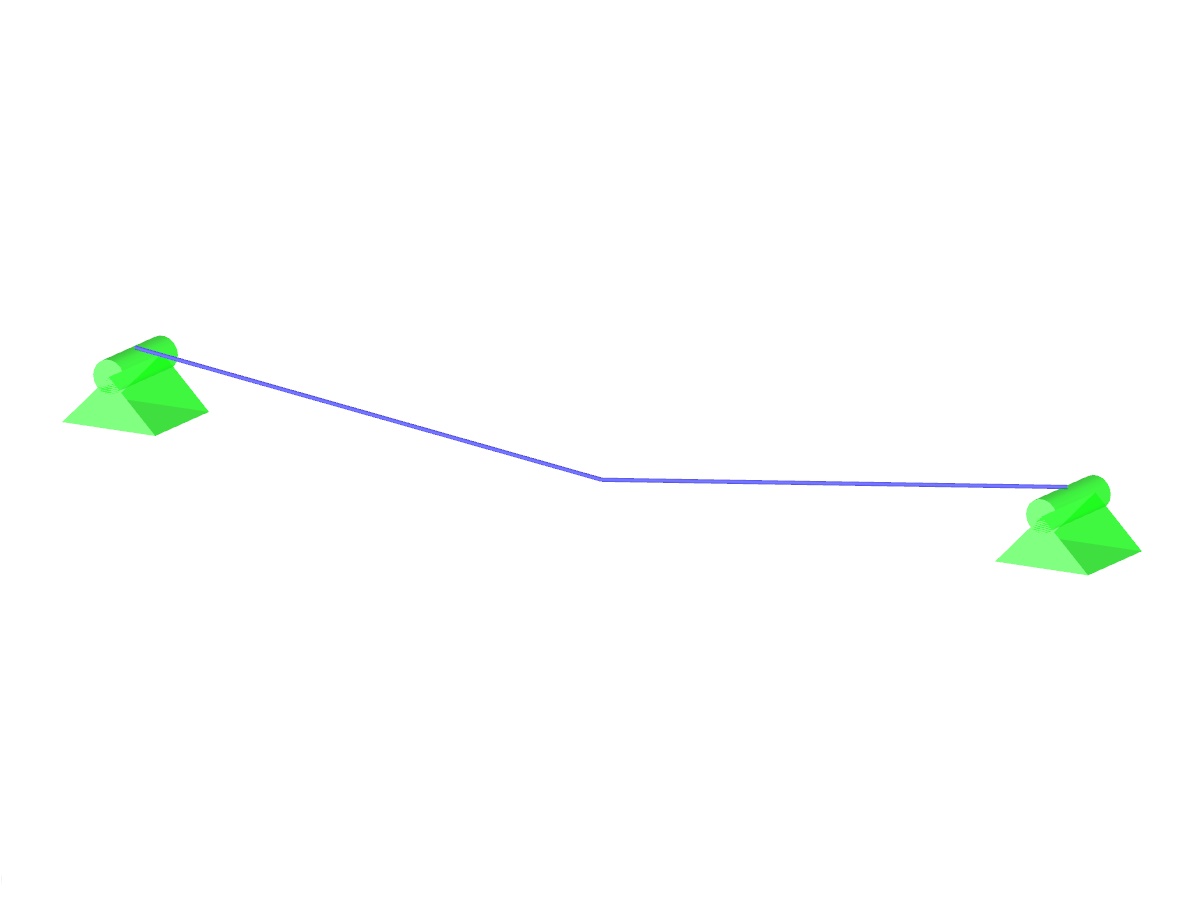

Zwischen zwei Stützen ist ein sehr festes Seil aufgehängt. Bestimmen Sie die Gleichgewichtsform am Seil, die sgn. Kettenlinie, wobei die Erdbeschleunigung ist und die Steifigkeit des Seiles ist nicht zu berücksichtigen. Überprüfen Sie die Position des Seiles an den festgelegten Testpunkten.
Verifikationsbeispiel 000079 | 2
Anzahl Knoten | 101 |
Anzahl Stäbe | 100 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0,012 t |
Abmessungen (metrisch) | 5,313 x 0,313 x 0,456 m |
Abmessungen (imperial) | 17.43 x 1.03 x 1.5 feet |
Programmversion | 8.10.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
