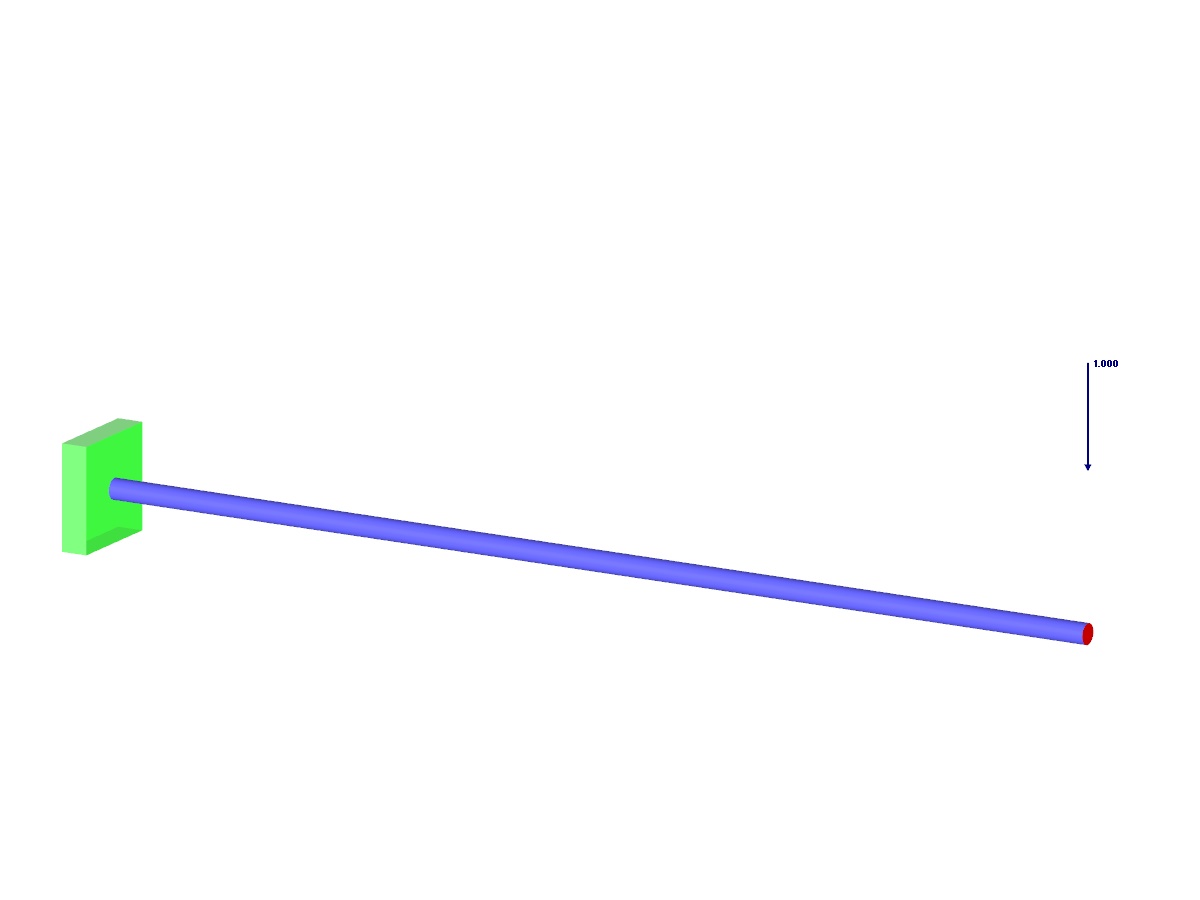

Kragarm aus einem dickwandigen Rundquerschnitt und Einzellast am freien Ende. Berechnung der Durchbiegung am freien Ende.
Verifikationsbeispiel 000040 | 2
Anzahl Knoten | 2 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0,002 t |
Abmessungen (metrisch) | 1,250 x 0,500 x 0,500 m |
Abmessungen (imperial) | 4.1 x 1.64 x 1.64 feet |
Programmversion | 8.04.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
