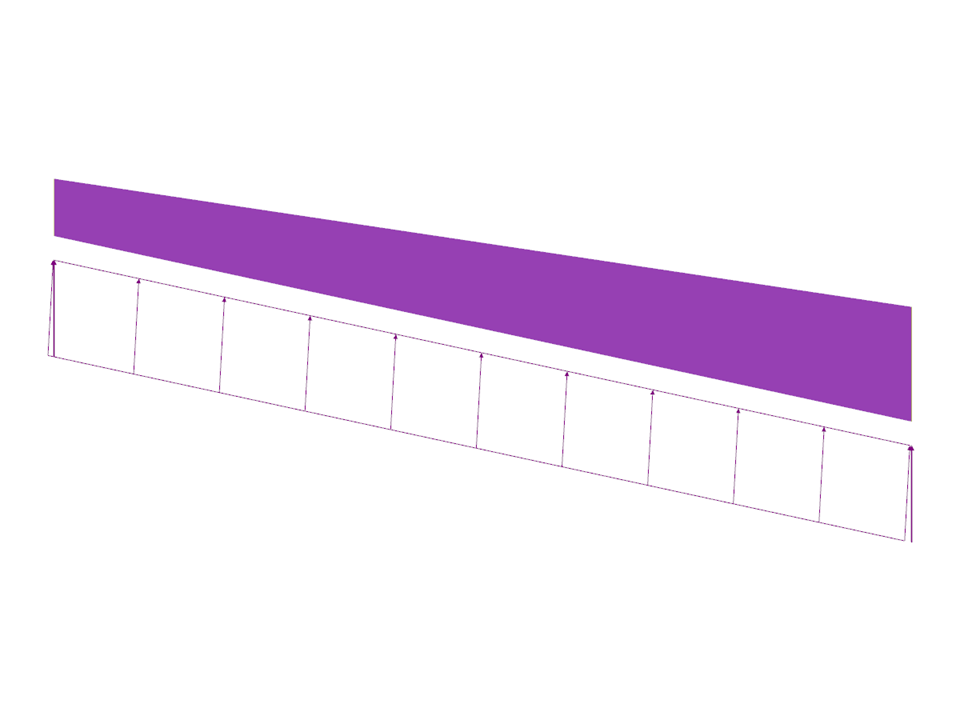

Ein Holzträger, der an seinen Enden mit zwei Stahlplatten verstärkt ist, wird einem Druck ausgesetzt. Die Holzfasern verlaufen parallel zu der belasteten Oberseite des Trägers. Die plastische Fläche wird nach der Tsai-Wu-Plastizitätstheorie geregelt.
Verifikationsbeispiel 000011 | 2
Anzahl Knoten | 8 |
Anzahl Linien | 10 |
Anzahl Flächen | 3 |
Anzahl Lastfälle | 2 |
Abmessungen (metrisch) | 10,010 x 0,000 x 1,200 m |
Abmessungen (imperial) | 32.84 x 0 x 3.94 feet |
Programmversion | 5.03.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
