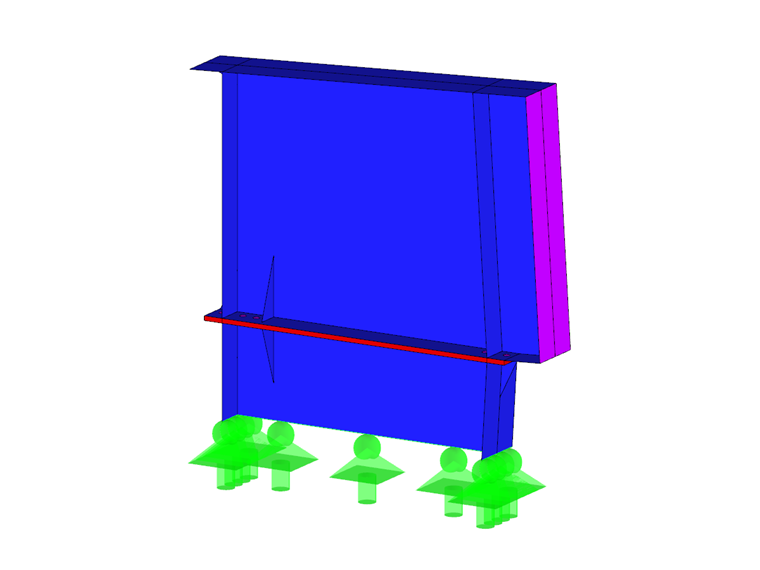

Möglichkeiten zur Bestimmung der Steifigkeit und Tragfähigkeit des Anschlusses in der Rahmenecke durch analytische und numerische Methode

Der Schwerpunkt der Arbeit liegt auf der Bemessung von Anschlüssen mit der Komponentenmethode und der Finite-Elemente-Methode und deren Vergleich. Die Einleitung der Abschlussarbeit beinhaltet eine Zusammenfassung der Problematik zur Bemessung von Schraubanschlüssen bei Stirnplatten unter Berücksichtigung der Komponenten- und Finite-Elemente-Methode. Im analytischen Modell, das zur Simulation des Anschlusses verwendet werden soll, wird dieser in die Hauptkomponenten unterteilt, deren Tragfähigkeit, Steifigkeit und Verformungskapazität in Abhängigkeit von dem Tragverhalten und deren Beanspruchbarkeit festzulegen ist.

Die mit der Komponentenmethode festgelegte Beanspruchbarkeit des Anschlusses wird mit den Berechnungsergebnissen eines numerischen Modells verglichen, wo die eventuelle Auswirkung von geometrischen und materialabhängigen Nichtlinearitäten einbezogen wird. Es wird eine kritische Komponente festgelegt, die Spannungsgröße in den Komponenten und Schweißnähten sowie die Verteilung der Kräfte in den Schrauben geprüft.
