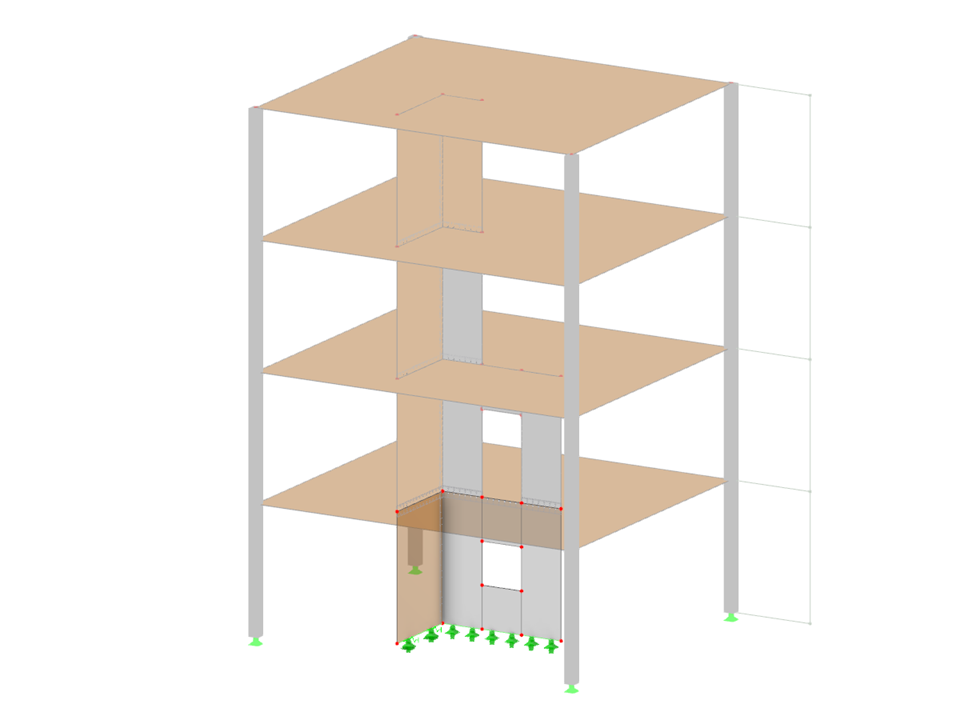

Model budovy - výsledkové řezy
Počet uzlů | 47 |
Počet linií | 73 |
Počet prutů | 16 |
Počet ploch | 17 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 34,901 t |
Rozměry (metrické) | 8,000 x 12,000 x 7,000 m |
Rozměry (imperiální) | 26.25 x 39.37 x 22.97 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Model budovy v různých BIM aplikacích a v IFC Vieweru a vypočítaný model v programu RFEM (deformace, dole)](/cs/webimage/008599/2220847/01-de.jpg?mw=512&hash=6a936175e1cb20b598b1a0f34fee8828d790a343)
![Model budovy v IFC Vieweru (dole) a vypočítaný model v programu RFEM (nahoře)](/cs/webimage/008646/2228591/01-de_(1).png?mw=512&hash=a2d64046b1b82d01d353d39d4a145023e6992bce)
![Visualisierung eines BIM-Modells in einem Viewer mit der Möglichkeit, Querschnitte, Material und Abmessungen abzufragen](/cs/webimage/008987/583742/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Export množství výztuže z programu RFEM do aplikace Revit](/cs/webimage/008992/527752/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Export modelů z programu RFEM nebo RSTAB do formátu * .glb nebo * .glTF](/cs/webimage/010965/2466106/N_386_03.png?mw=512&hash=148c1c16f3620b9ca170dc77253f6c2830d84b73)
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako na Dlubal webových stránkách Modely ke stažení): „Snadné zobrazení interaktivních 3D modelů na webu a v AR“ .
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/cs/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
![Exportoption "Nur Materialien, Dicken und Querschnitte aktualisieren](/cs/webimage/006849/1585499/revit-eng-png.png?mw=512&hash=0d526947bd724e944ec1f11968ad6a880a579114)
Přímé rozhraní k aplikaci Revit umožňuje aktualizovat model Revit v souladu se změnami v programu RFEM nebo RSTAB. V závislosti na provedených úpravách se musí objekty Revit případně znovu vygenerovat (smazat a následně opět generovat). Při tomto novém generování se vychází z modelu RFEM nebo RSTAB.
Pokud se chcete tomuto přegenerování vyhnout, zaškrtněte políčko 'Aktualizovat pouze materiály, tloušťky a průřezy'. V takovém případě se upraví pouze tyto vlastnosti objektů. Změny, které se netýkají materiálu, tloušťky ploch nebo průřezu, se ovšem nezohlední.
![Bewehrungsübergabe von RFEM/RSTAB (oben) an Revit (unten)](/cs/webimage/006834/526064/Dlubal-Revit.png?mw=512&hash=9a92302ba8b440403caf2f68050db6dc529c1eb1)
Rozvržení výztuže z modulu RF-/CONCRETE Members je možné exportovat do programu Revit. V tuto chvíli je možné vyztužovat obdélníkové a kruhové průřezy.
Výztužné pruty lze dodatečně upravovat v programu Revit.
