Tento model nabízí praktické seznámení s modulárním řešením železobetonové budovy. V rámci online kurzu byl vytvořen jako dílčí model s využitím generátoru modelů, který krok za krokem demonstruje stavbu budovy. Zadávání je iterativní, přičemž se přehledně přidávají stavební díly, jako jsou plochy, stropy a výztuže. Struktura krok za krokem umožňuje pochopit a přímo realizovat možnosti rozšíření konstrukce. Otevřete model v příslušném softwaru a rozšiřte si své praktické znalosti.
5 hvězdiček | ||
4 hvězdičky | ||
3 hvězdičky | ||
2 hvězdičky | ||
1 hvězdička |

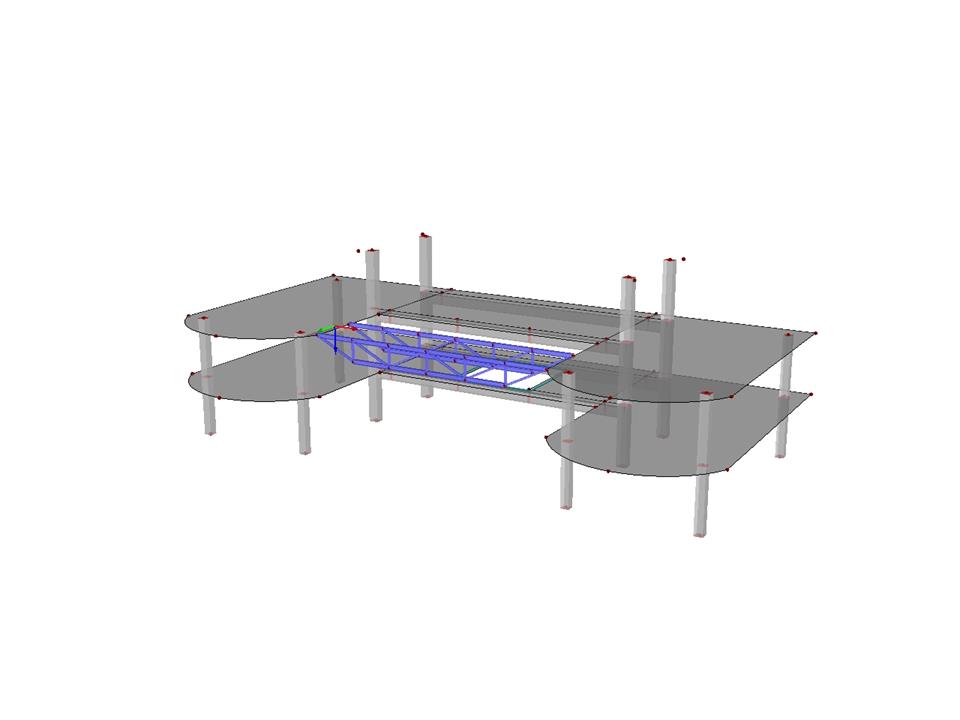

Model budovy pro začátečníky
Počet uzlů | 98 |
Počet linií | 117 |
Počet prutů | 82 |
Počet ploch | 6 |
Celková hmotnost | 502,513 t |
Rozměry (metrické) | 28,000 x 14,500 x 9,000 m |
Rozměry (imperiální) | 91.86 x 47.57 x 29.53 feet |
Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
