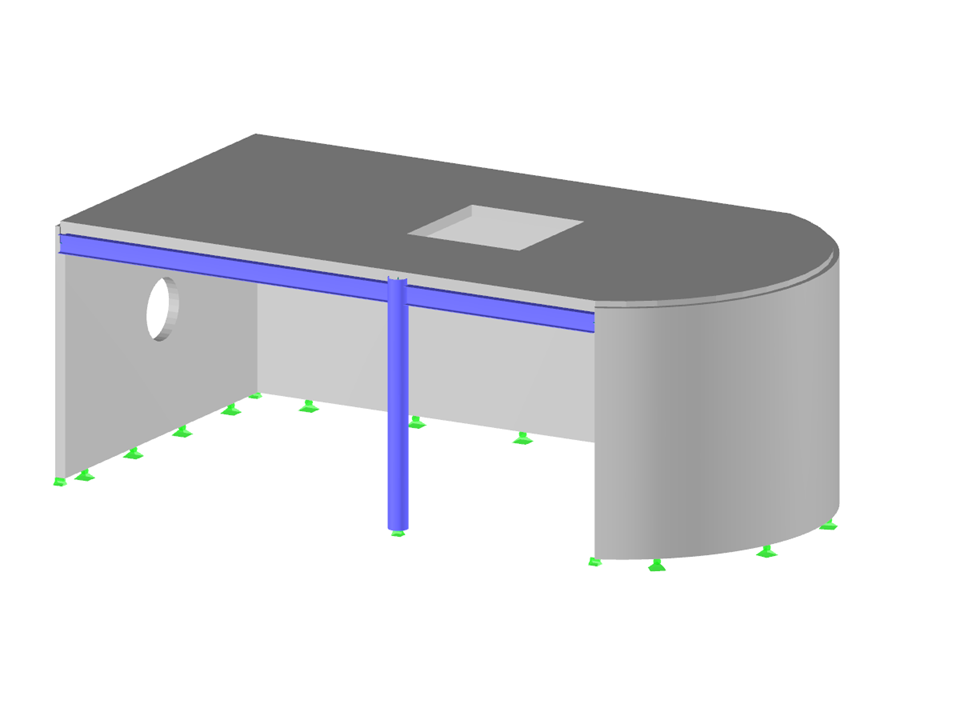

Model 3D konstrukce se stropem, přímými stěnami, zakřivenou stěnou, otvory, pruty a podporami.
Jedná se o model v demoverzi programu RFEM.
