Informační model budovy (BIM) | Tekla Structures

Díky četným rozhraním v programech pro statické výpočty RFEM a RSTAB můžete snadno a pohodlně realizovat výměnu dat se standardními programy (např. CAD programy). Při navrhování budov a zařízení se často používají rozdílné a samostatné modely pro CAD a pro statické výpočty.

To představuje nejen možný zdroj chyb při plánování a přenosu, ale také dvojnásobně vynaložené úsilí. Integrovaná rozhraní mezi programy RFEM 6 a Tekla Structures umožňují vyhnout se podobným problémům. Díky přímému spojení mezi CAD a statikou můžete plánovat efektivně a spolehlivě.

Naše řešení pro vás:

Subnavigation
01
Co je BIM?
02
Tekla Structures
03
Autodesk Revit
04
Autodesk AutoCAD
05
Nemetschek Allplan
06
Rhino & Grasshopper
07
Bentley ISM
08
SCIA Engineer
09
Ostatní (programy)

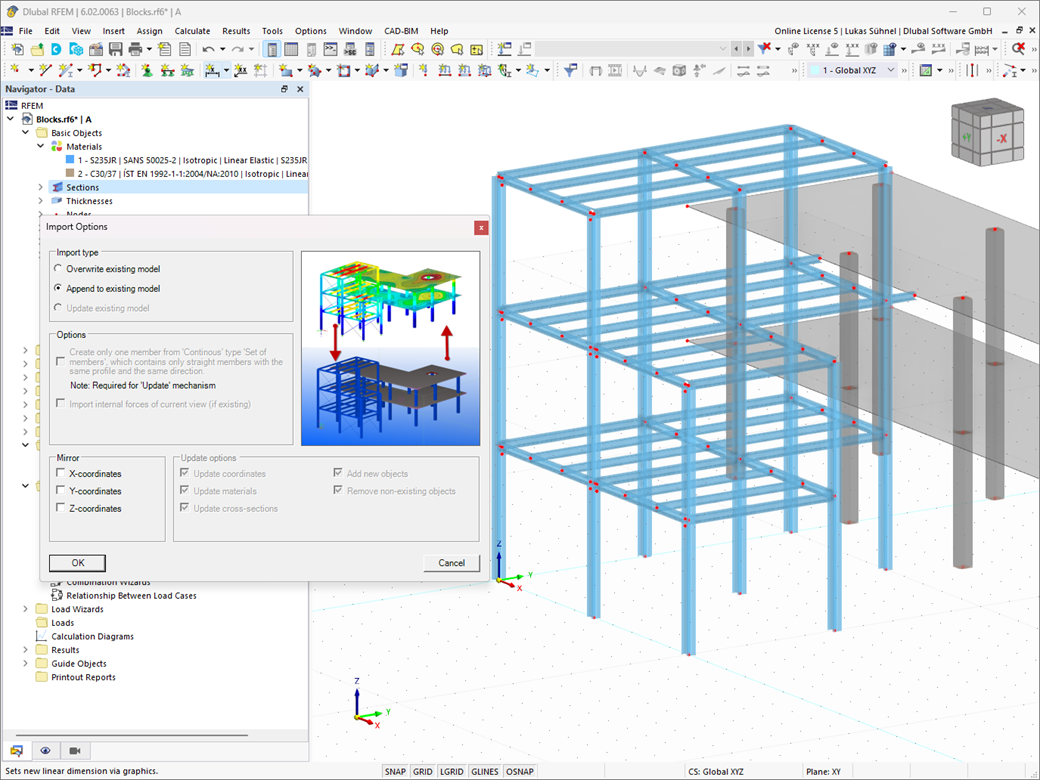

Funkce 001679 | Obousměrné rozhraní

Obousměrné rozhraní

Přenos fyzického modelu z Tekla Structures do programu RFEM

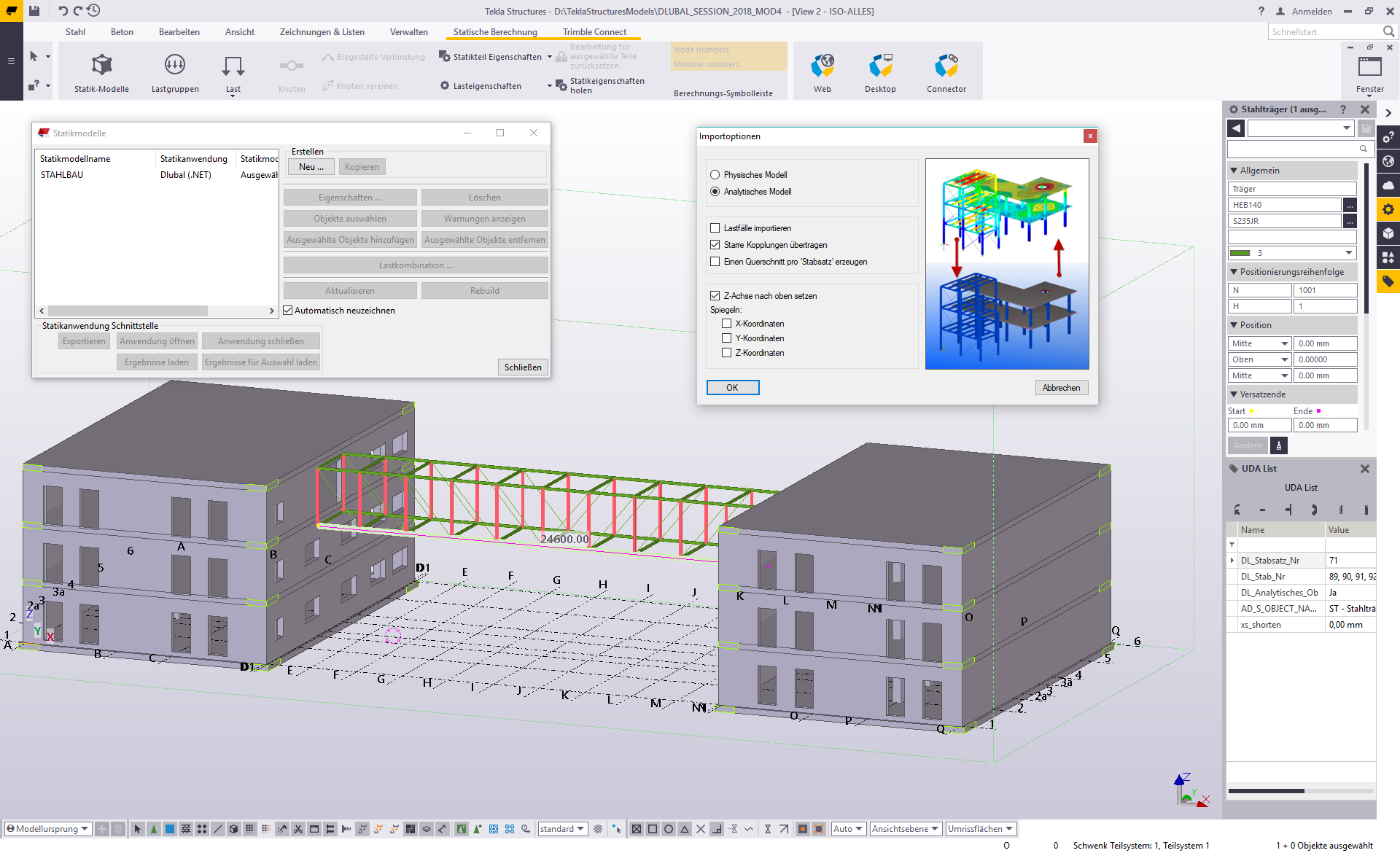

Statický model v Tekla Structures

Statický model se automaticky vytvoří již při návrhu v programu Tekla Structures. Můžete ho pak stisknutím tlačítka exportovat do programu RFEM. Předávány jsou také informace o podporách a kloubech, které jsou definovány v modelu Tekla. Po exportu se systém spočítá ve známém prostředí RFEM. Statický model se neliší od modelu vytvořeného ručně v programu RFEM.

Inteligentní konstrukční objekty

Při výměně dat se informace o objektech neztrácejí: To znamená, že se v programu RFEM získáte ekvivalentní objekt pro sloup nebo nosník, ne jen souhrn linií.
