Integrazione di RFEM in Tekla Structures
![Trasferimento del modello fisico da Tekla Structures a RFEM](/it/webimage/000039/517876/2-de.png?mw=1024&hash=660cae3f9a87242fd5a3761441710a490242dd0f)

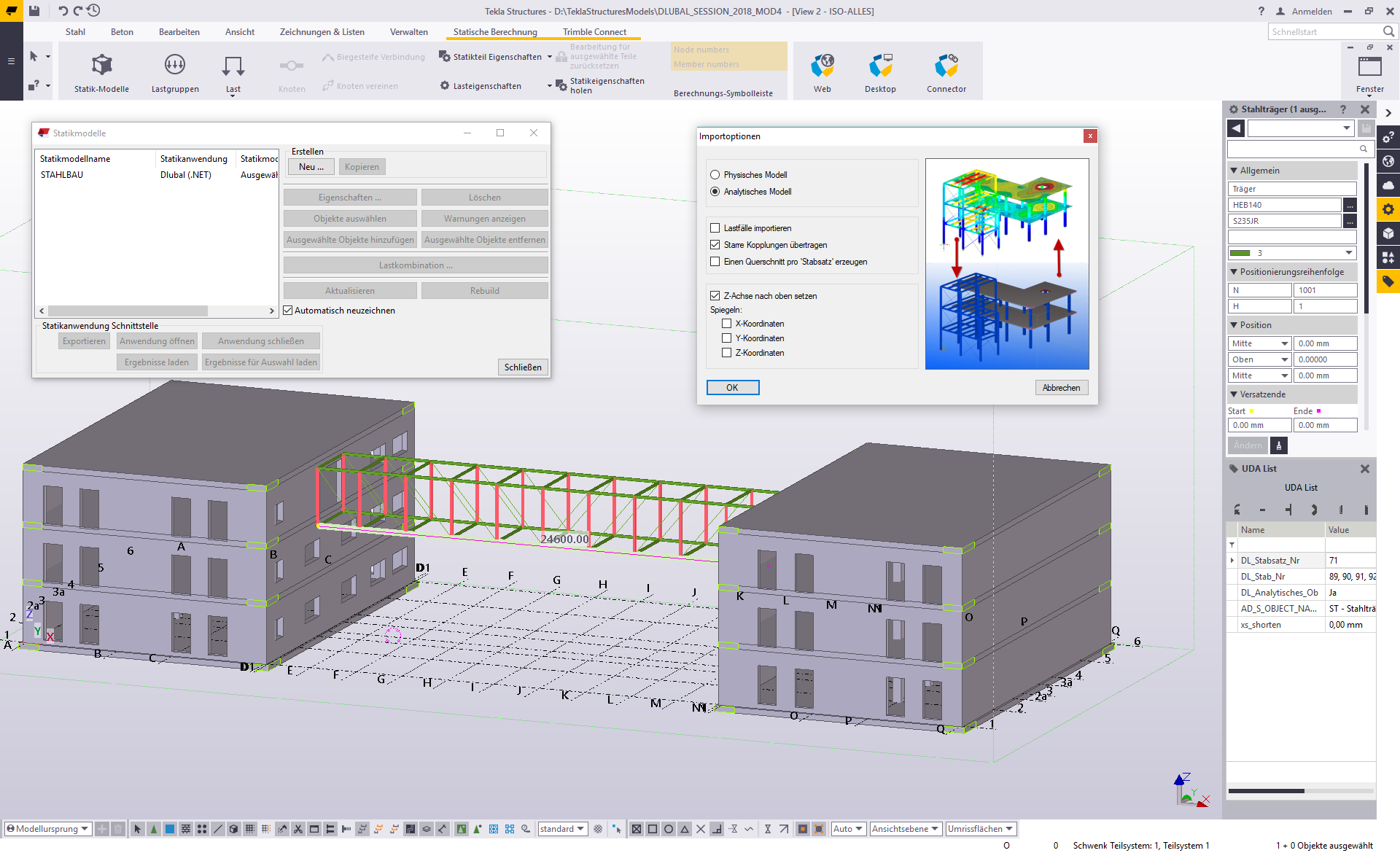

Modello di analisi strutturale in Tekla Structures

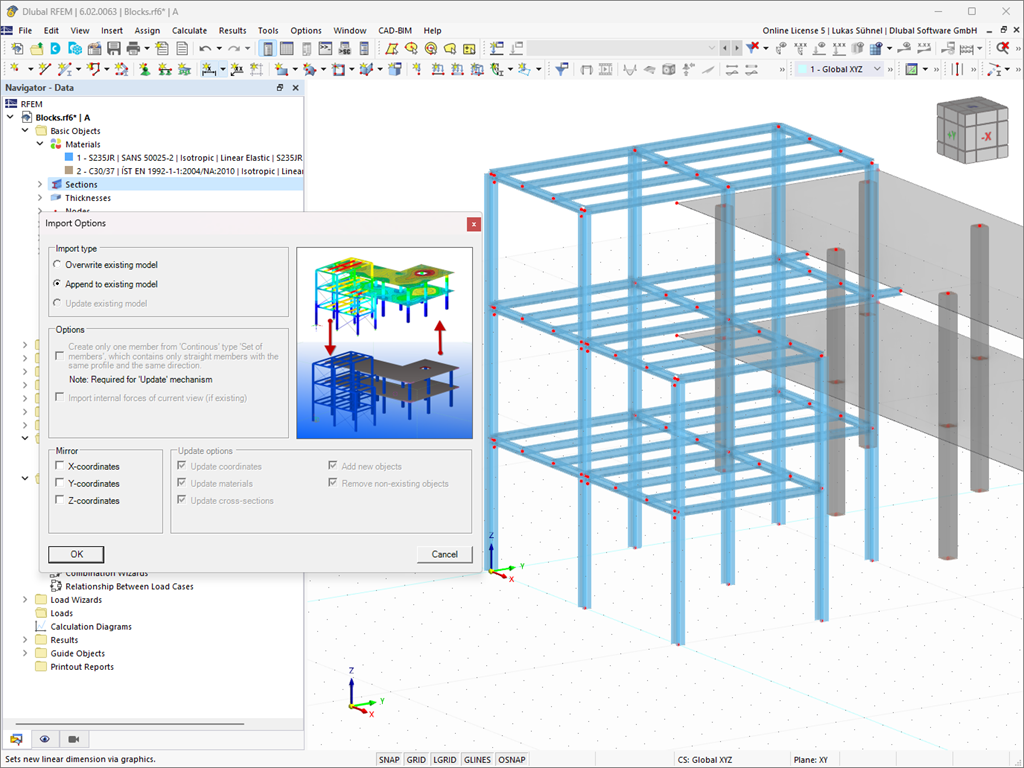

Quando si crea un modello in Tekla Structures, un modello di analisi strutturale viene creato automaticamente. È possibile esportarlo in RFEM premendo un pulsante. Vengono anche trasferite le informazioni sui vincoli interni ed esterni che possono essere inclusi nel modello Tekla. Dopo l'esportazione, il sistema strutturale viene calcolato nel familiare ambiente RFEM. Il modello di analisi strutturale non differisce da un modello creato manualmente in RFEM.
![Funzione 001677 | Oggetti di progettazione intelligenti](/it/webimage/046705/3670236/MicrosoftTeams-image_(1).png?mw=1024&hash=062fe8cc719bddc1e9790808a15ddc77f14e8158)
Oggetti di progettazione intelligenti
L'intelligenza degli oggetti non va persa durante lo scambio di dati: Ciò significa che in RFEM si ottiene un oggetto equivalente per una colonna o una trave e non solo un insieme di linee.
