Vytvoření části v rohu

V addonu Posouzení ocelových konstrukcí posuzujete ocelové konstrukční prvky pro případ požáru jednoduchými metodami posouzení podle Eurokódu 3. Teplotu konstrukčního prvku v době posouzení lze stanovit automaticky podle teplotních křivek uvedených v normě. Kromě zohlednění protipožárního opláštění můžete zohlednit také příznivé vlastnosti žárového zinkování.

V tomto příspěvku se podíváme na to, jak je důležité zohlednit interakci spoj-konstrukce při modelování a posouzení, a jak to provést v programu RFEM 6.

V tomto příspěvku podáváme obsáhlý přehled základních metod seizmické analýzy, vysvětlujeme jejich principy a použití a také scénáře, v nichž jsou nejúčinnější.

Při posouzení podle EN 1993-1-1 lze v programu RFEM 6 a RSTAB 9 graficky zobrazit vlastní tvar pro distorzní boulení průřezu včetně průřezů z programu RSECTION.

Vlastní tvar je možné zobrazit také v RSECTION 1 pro průřezy z databáze.

• Výpočet průhybů a porovnání s normou danými nebo ručně nastavenými mezními hodnotami
• Zohlednění počátečního zakřivení při výpočtu průhybů
• Různé mezní hodnoty v závislosti na typu návrhové situace možné
• Ruční nastavení referenčních délek a segmentace v závislosti na směru
• Výpočet průhybů vztažených na počáteční systém nebo na deformovaný systém
• Další detailní posouzení v závislosti na zvolené normě (např. omezení dýchání stojiny podle EN 1993-2)
• Grafické výsledky integrované v programu RFEM/RSTAB, například využití mezních hodnot nebo deformace a průhyby
• Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB

V programu RFEM/RSTAB máte možnost vygenerovat a následně vypočítat kombinace zatížení nebo kombinace výsledků potřebné pro mezní stav použitelnosti. Tyto návrhové situace vyberte v addonu Posouzení ocelových konstrukcí pro posouzení průhybu. Vypočítané hodnoty deformací se spočítají v každém místě prutu v závislosti na nadvýšení a vztažném systému. Nakonec je možné tyto hodnoty deformací porovnat s mezními hodnotami.

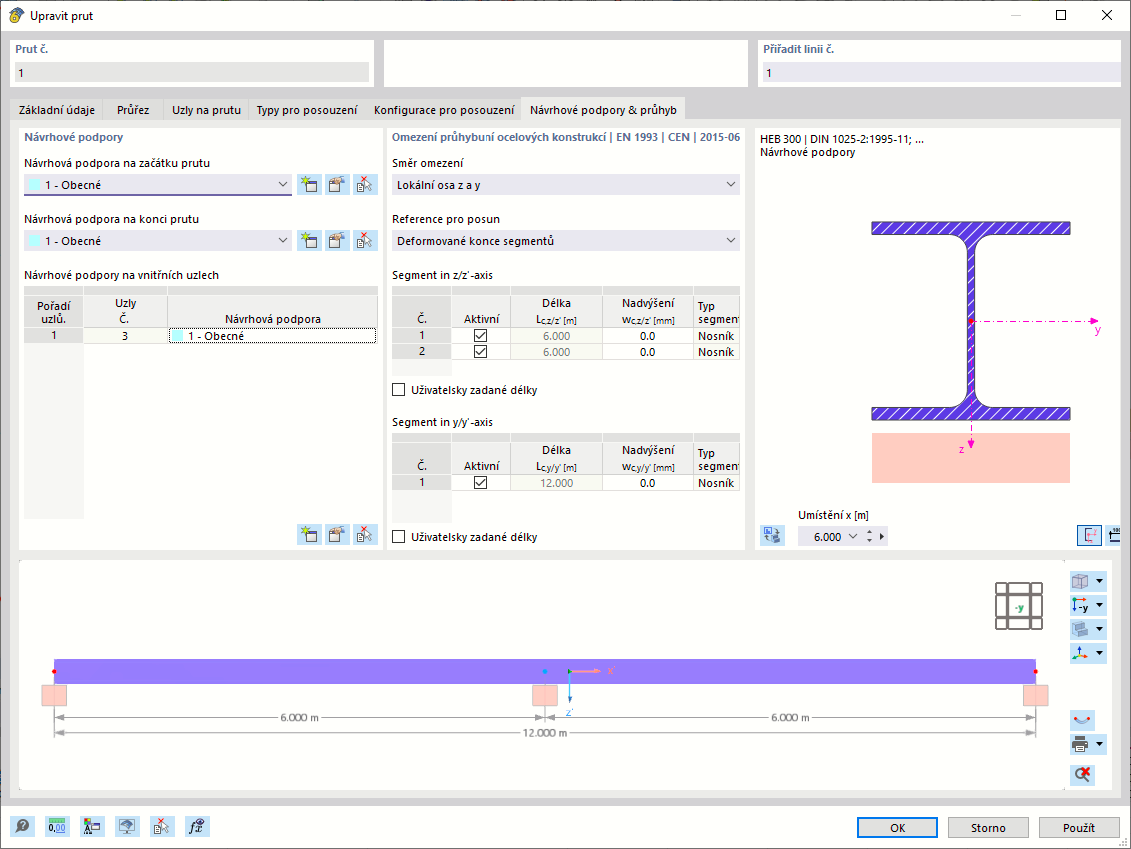

Věděli jste, že...? Mezní hodnoty deformací můžete v konfiguraci mezního stavu použitelnosti nastavit individuálně pro jednotlivé konstrukční prvky. Jako dovolenou mezní hodnotu definujte maximální deformaci v závislosti na referenční délce. Zadáním návrhových podpor můžete jednotlivé konstrukční prvky segmentovat, takže pak lze automaticky stanovit odpovídající referenční délku pro každý směr posouzení.

Na základě polohy přiřazených návrhových podpor se automaticky rozliší nosníky a konzoly, takže se může stanovit mezní hodnota odpovídajícím způsobem.
