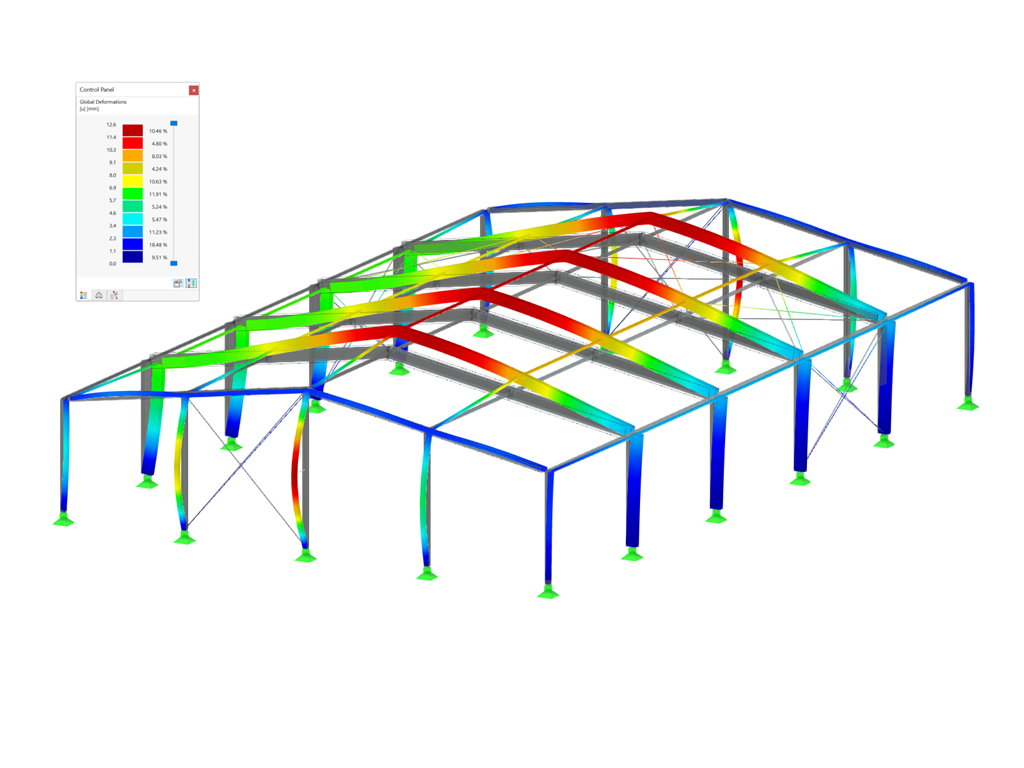

Posouzení hliníkových konstrukcí | Únosnost a stabilita | Základní funkce
Trvání: 00:00:46 min
Trvání: 00:01:12 min
Trvání: 00:00:52 min
Trvání: 01:02:16 min
Trvání: 01:02:11 min
Trvání: 00:00:00 min
Trvání: 01:03:28 min
Trvání: 01:08:43 min
Databáze znalostí
Trvání: 00:00:54 min
Pro železobetonové prvky a konstrukce, jejichž statické chování je významně ovlivněno účinky podle teorie druhého řádu, nabízí Eurokód 2 obecnou metodu založenou na nelineárním stanovení vnitřních sil podle teorie druhého řádu (5.8.6). a dále aproximační metodou založenou na jmenovité křivosti (5.8.8).
Cílem tohoto odborného příspěvku je provést posouzení podle obecné metody posouzení podle Eurokódu 2 na příkladu železobetonového sloupu.
Cílem tohoto odborného příspěvku je provést posouzení podle obecné metody posouzení podle Eurokódu 2 na příkladu železobetonového sloupu.
Tento odborný příspěvek se zabývá přímou analýzou deformací železobetonového nosníku se zohledněním dlouhodobých účinků dotvarování a smršťování. Přímý výpočet podle Eurokódu 2 (EN 1992-1-1, Kapitola 7.4.3) je vysvětlen na prostém nosníku. Zvláštní pozornost je věnována tahovému zpevnění, chování ve stavu s trhlinami na základě součinitele rozdělení (parametr poškození) a zohlednění smršťování a dotvarování.
V tomto příspěvku podáváme obsáhlý přehled základních metod seizmické analýzy, vysvětlujeme jejich principy a použití a také scénáře, v nichž jsou nejúčinnější.
V tomto příspěvku vás krok za krokem provedeme posouzením smykových stěn v programu RFEM 6.
Při výpočtu vnitřních sil je možné zvolit metodu výpočtu 1 (bez trhlin po celé délce nosníku) a metodu výpočtu 2 (vznik trhlin na vnitřních sloupech).
In beiden Fällen kann eine konstante mitwirkende Breite des Betongurtes über die gesamte Stützweite nach ENV 1994-1-1, 4.2.2.1 (1) und eine Umlagerung der Momente berücksichtigt werden. Vnitřní síly pro posouzení smykových spojů lze stanovit pouze pružným výpočtem vnitřních sil pomocí analytického jádra programu RSTAB (není nutná licence programu RSTAB).

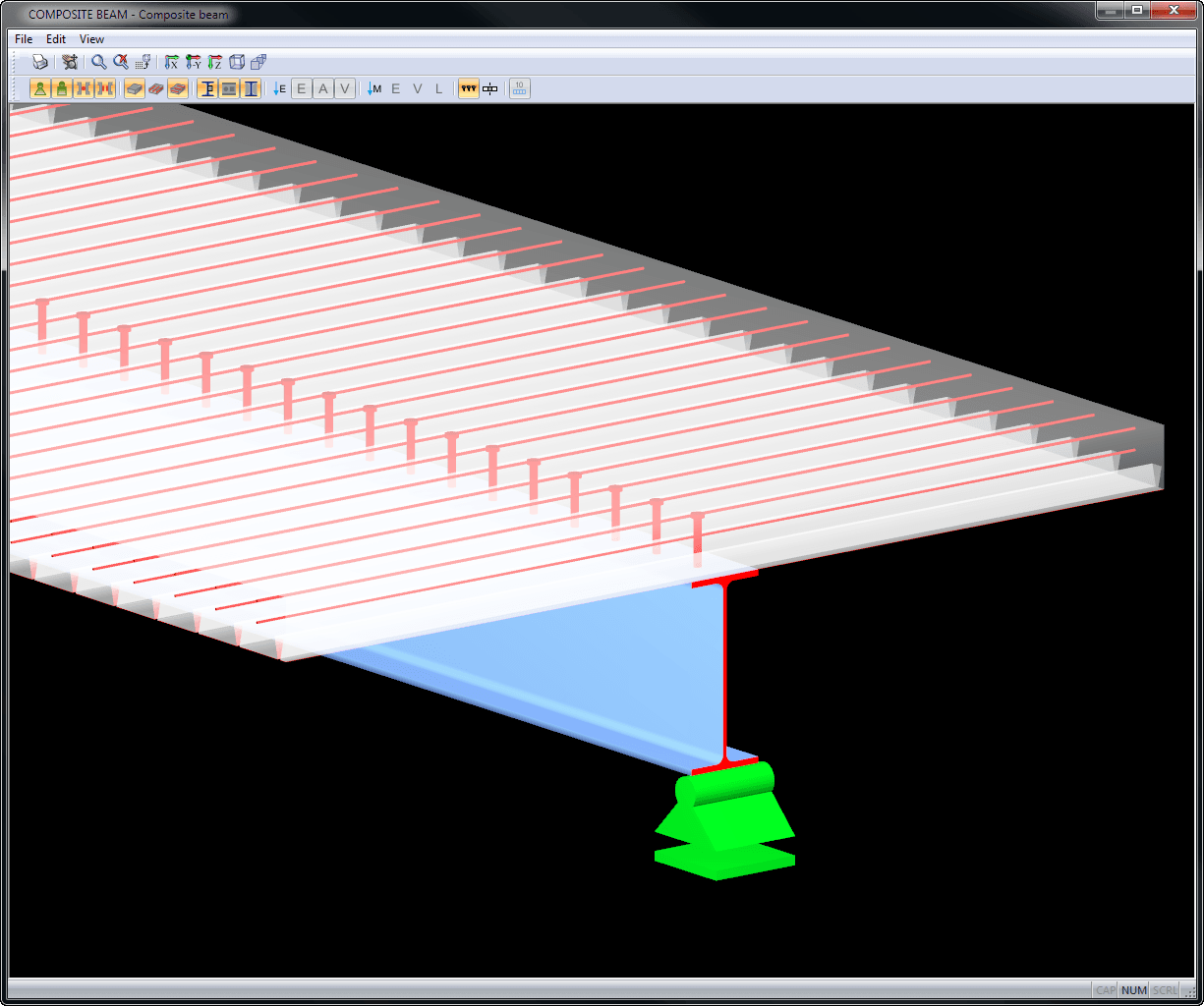

Výpočet provádí plně automatické stanovení účinných průřezových charakteristik v příslušných časových bodech se zohledněním dotvarování a smršťování. V uživatelském prostředí programu RSTAB se statické modely vytvářejí jako prutové konstrukce se všemi okrajovými podmínkami a zatíženími. Tímto způsobem je zajištěn spolehlivý výpočet vnitřních sil s účinnými průřezovými charakteristikami.

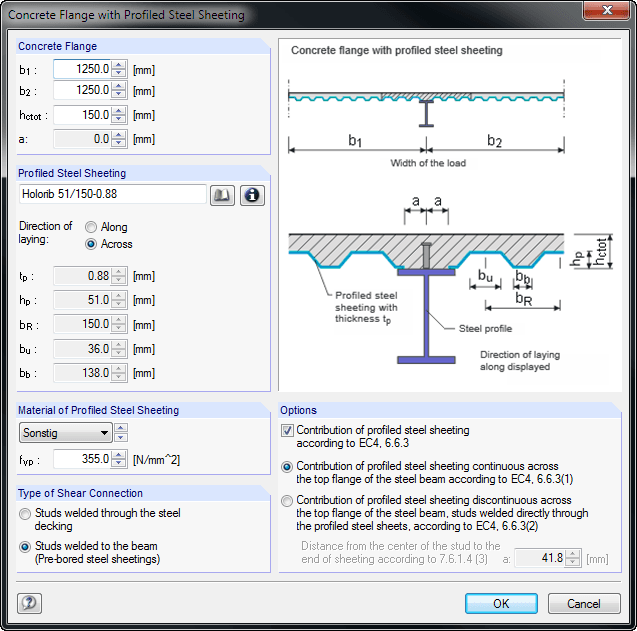

Při zadávání statického modelu lze definovat prosté a spojité nosníky s konzolami nebo bez nich. Dále je možné zadat různé délky polí s definovatelnými okrajovými podmínkami (podpory, klouby) a také libovolné stavební podpory a momentové klouby ve fázi výstavby. Pro kompletní průřez lze vytvořit typické průřezy spřažených nosníků na základě ocelových nosníků (I-profilů) s plnými betonovými pásnicemi, prefabrikovanými deskami, trapézovými plechy nebo plnými stropy s náběhy.
Průřezy lze třídit také pomocí délek nosníků, případně s obetonováním. Názorné obrázky usnadňují zadání přídavných příčných výztuží pro trapézové plechy, výztuhy profilů a lomené nebo kruhové otvory ve stojině. Vlastní tíha se použije automaticky při zadávání zatížení. Kromě toho je možné zohlednit pevná a proměnná zatížení zadáním stáří betonu na začátku zatížení pro dotvarování a volně definovat osamělá, konstantní a lichoběžníková zatížení. COMPOSITE-BEAM automaticky vytvoří kombinaci zatížení na základě údajů jednotlivých zatěžovacích stavů.
Výsledky se zobrazí v přehledných tabulkách výsledků seřazených podle požadovaných posouzení. Přehledné uspořádání výsledků umožňuje snadnou orientaci a vyhodnocení.
Posouzení mezního stavu únosnosti:
- Mezní moment únosnosti a smykové únosnosti pomocí interakce
- Částečné spojení kolíky poddajných a nepoddajných spojovacích prostředků
- Stanovení nutných spojovacích prostředků a jejich rozdělení
- Posouzení namáhání podélnou smykovou silou
- Posouzení spojení kolíky a obrysu trnu
- Výsledky rozhodujících podporových reakcí pro fázi výstavby a spřaženou fázi, včetně zatížení podpor konstrukce
- Posouzení klopení (pro spojité nosníky s konzolami)
- Kontrola tříd průřezu, plastických a elastických průřezových charakteristik
Posouzení mezního stavu použitelnosti:
- Posouzení průhybu
- Stanovení deformací a nadvýšení pomocí ideálních průřezových charakteristik vyplývajících z dotvarování a smršťování betonu
- Analýza vlastních frekvencí
- Posouzení šířky trhlin
- Stanovení podporových sil
Všechna data jsou zdokumentována v přehledném tiskovém protokolu včetně grafiky. V případě jakýchkoli změn se protokol automaticky aktualizuje. COMPOSITE-BEAM je samostatný program a nevyžaduje licenci pro RSTAB.
V addonu 'Nelineární chování materiálu' můžete použít pro betonové dílce materiálový model Anizotropní | Poškození pro betonové konstrukční prvky. Tento materiálový model umožňuje zohlednit poškození betonu u prutů, ploch a těles.
Individuální pracovní diagram lze definovat pomocí tabulky, parametrického zadání pro generování pracovního diagramu nebo pomocí parametrů předem definovaných normou. Kromě toho je možné zohlednit účinek tahového zpevnění.
Pro výztuž jsou k dispozici oba nelineární materiálové modely „Izotropní | plastický (pruty)“ a „Izotropní | nelineárně elastický (pruty)“.
Dlouhodobé účinky dotvarování a smršťování betonu je možné zohlednit pomocí nově uvolněného typu analýzy „Statická analýza | Dotvarování & smrštění (lineární)“. Dotvarování se zohledňuje protažením pracovního diagramu betonu součinitelem (1+phi) a smršťování jako předběžné přetvoření betonu. Pomocí addonu „Časově závislá analýza (TDA)“ lze provést podrobnější časově závislé analýzy.
