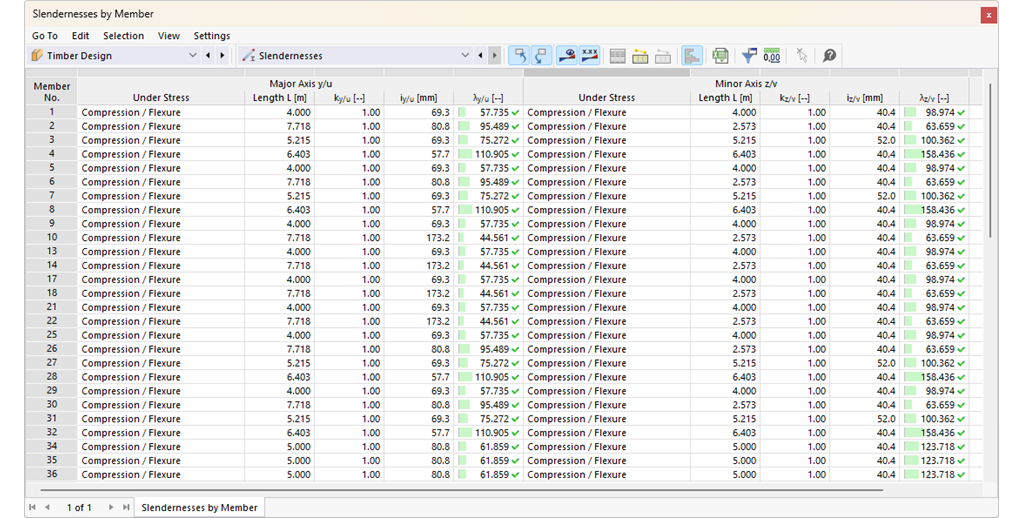

- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a prostorový vzpěr v tlaku
- Vzpěrné délky lze převzít z výpočtu provedeného v addonu Stabilita konstrukce
- Grafické zadávání a kontrola definovaných uzlových podpor a vzpěrných délek pro posouzení stability
- Stanovení náhradních délek prutů s náběhem
- Zohlednění polohy postranních podpěr proti klopení
- Posouzení na klopení konstrukčních prvků namáhaných momentem
- v závislosti na normě možný výběr mezi uživatelským zadáním Mcr, analytickou metodou z normy a použitím interního řešiče vlastních čísel
- Zohlednění smykového pole a torzního uložení při použití řešiče vlastních čísel
- Grafické zobrazení vlastního tvaru při použití řešiče vlastních čísel
- Posouzení stability konstrukčních prvků s kombinovaným namáháním v tlaku a ohybu v závislosti na návrhové normě
- Srozumitelný výpočet všech potřebných součinitelů, jako jsou součinitele rozdělení momentu nebo interakční součinitele
- Alternativně zohlednění všech účinků pro posouzení stability již při stanovení vnitřních sil v programu RFEM/RSTAB (účinky druhého řádu, imperfekce, redukce tuhosti, případně v kombinaci s addonem Vázané kroucení)
Posouzení dřevěných konstrukcí | Únosnost a stabilita | Základní funkce pro posouzení stability
Odkazy
Trvání: 00:44:46 min
Trvání: 00:00:29 min
Trvání: 01:03:34 min
Trvání: 01:15:35 min
Trvání: 00:00:51 min
Trvání: 00:45:10 min
Databáze znalostí
Trvání: 00:00:54 min
Trvání: 01:06:40 min
V tomto příspěvku posoudíme panelovou stěnu s typem tloušťky nosníkové desky.
V tomto příspěvku podáváme obsáhlý přehled základních metod seizmické analýzy, vysvětlujeme jejich principy a použití a také scénáře, v nichž jsou nejúčinnější.
V addonu Posouzení dřevěných konstrukcí je k dispozici posouzení požární odolnosti dřevěných prutů a ploch podle kapitoly 16 NDS [1]. V tomto příspěvku ukazujeme na příkladu z technické zprávy AWC č. 10 [2], jak lze zohlednit zuhelnatění dřeva a redukované rozměry průřezu při posouzení požární odolnosti.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání tak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
- Velký výběr průřezů, jako jsou obdélníkové, čtvercové, kruhové, T-průřezy, složené, nepravidelné parametrické průřezy atd. (vhodnost pro posouzení závisí na zvolené normě)
- Posouzení křížem lepeného dřeva (CLT)
- Posouzení dřevěných materiálů i vrstveného dřeva podle EC 5
- Posouzení prutů s náběhy a zakřivených prutů (metoda posouzení v závislosti na normě)
- Úprava základní součinitelů posouzení a parametrů normy možná
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu

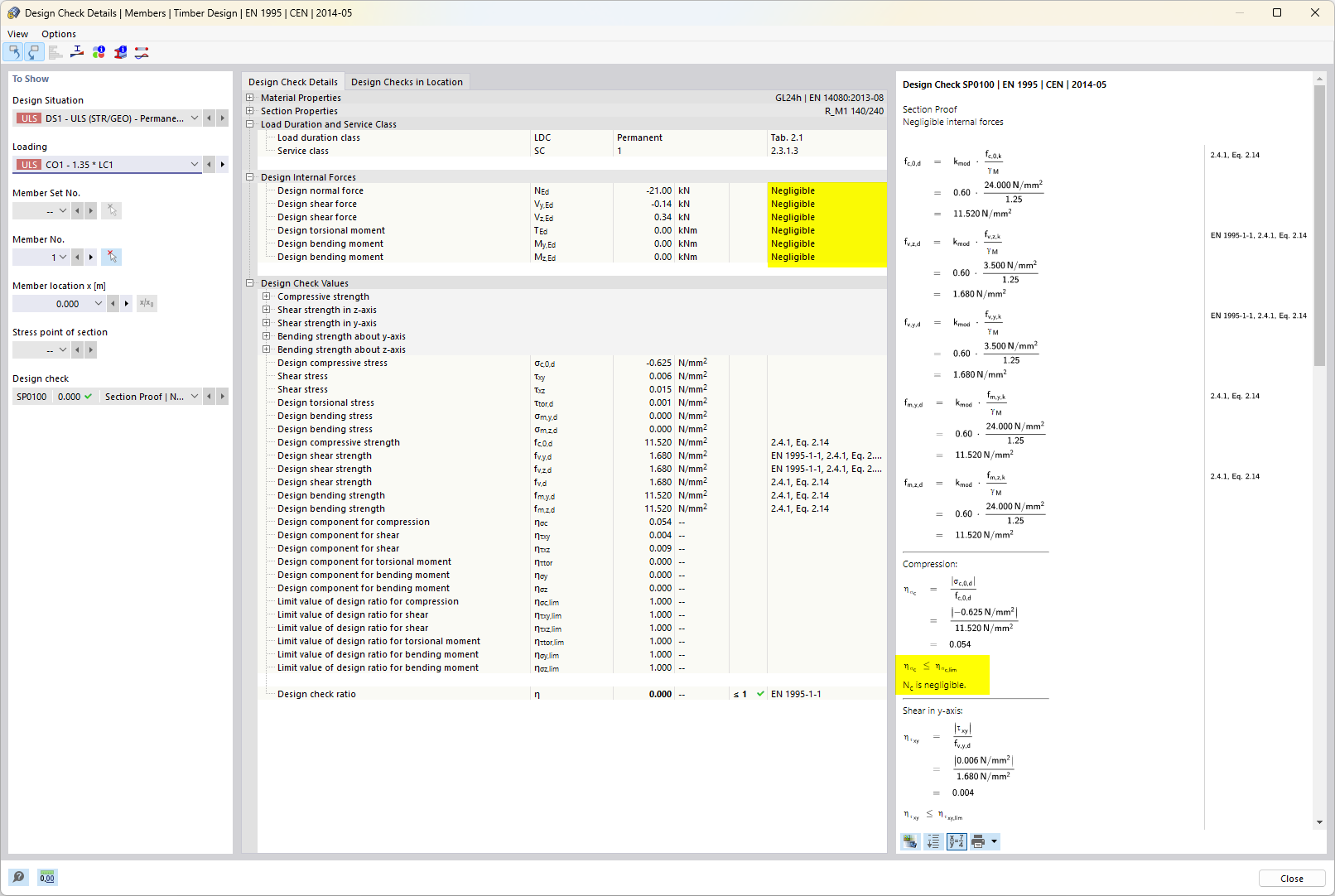

- Detailní výstup výsledků posouzení a základních vzorců (názorná a ověřitelná cesta k výsledkům)
- Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
- Integrace výsledků do tiskového protokolu programu RFEM/RSTAB
- Posouzení na tah, tlak, ohyb, smyk, kroucení a kombinované vnitřní síly
- Zohlednění zářezu
- Posouzení tlaku kolmo ke směru vláken na koncových i mezilehlých podporách s výztužnými prvky (EC 5) a bez výztužných prvků (celozávitové šrouby)
- Možnost redukce smykové síly na podpoře
- Posouzení zakřivených prutů a sad prutů
- Zohlednění vyšších pevností u spojených podobných prvků se stejnou malou příčnou vzdáleností (součinitel ksys podle EN 1995-1-1, 6.6 (1)-(3))
- Možnost zvýšení únosnosti ve smyku pro jehličnaté dřevo podle DIN EN 1995-1-1:NA NDP, 6.1.7(2)
_cs.png?mw=512&hash=766d0ca34b39c1667deeabfceb1a1cb3270ab53f)

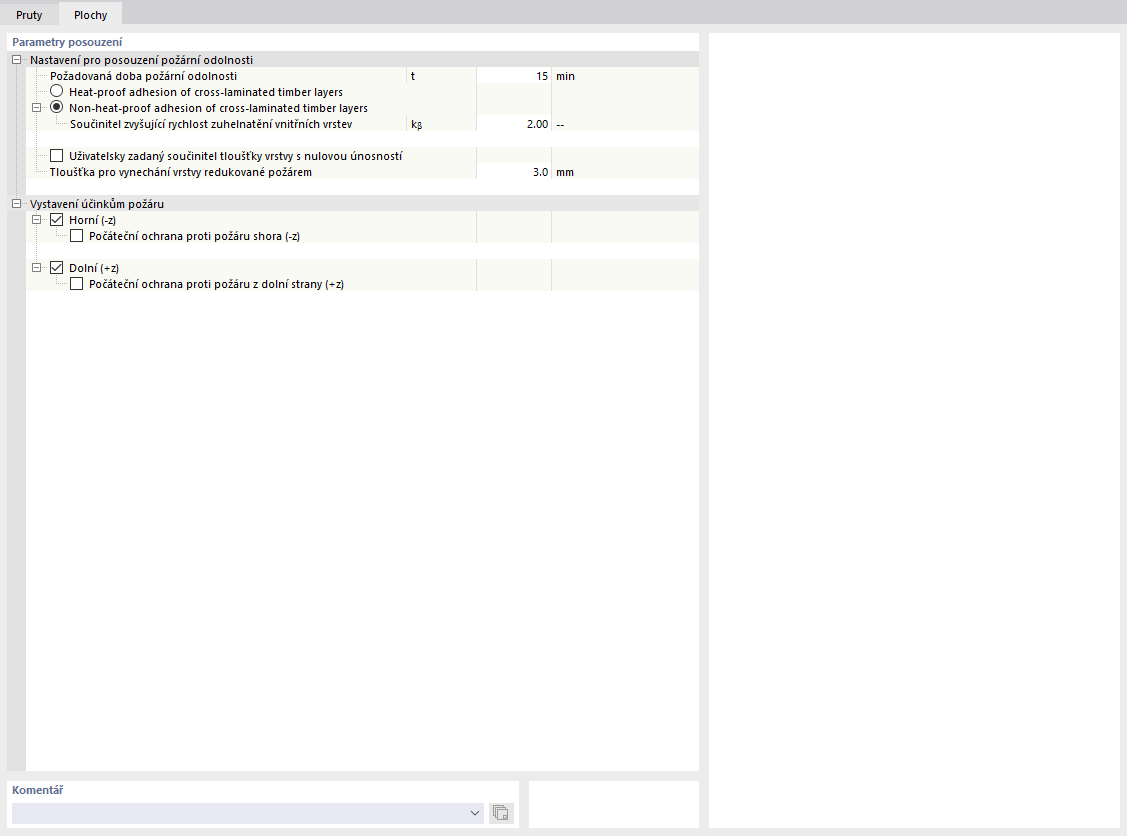

- Libovolné zadání doby trvání zuhelnatění
- V případě plošných konstrukcí (křížem lepené dřevo) je možné počítat s nebo bez adheze vrstvy
- Libovolné zadání požárních parametrů uživatelem
- Zohlednění odlišných vzpěrných délek při posouzení požární odolnosti
- Možnost posouzení "tlaku kolmo na směr vláken"
- Grafické zobrazení výsledků, např. využití, integrované v programu RFEM/RSTAB
- Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB
-cs.png?mw=512&hash=07b84e7c3aaf1d173cd3ac93a708c222c91f1896)
Program RFEM/RSTAB vám nabízí také řadu funkcí pro případy požáru. Program umožňuje automatické generování kombinací zatížení a výsledků pro mimořádné návrhové situace posouzení požáru. Pruty, které se mají posoudit s příslušnými vnitřními silami, se převezmou přímo z programu RFEM/RSTAB. Stejně tak se použijí veškeré informace o materiálu a průřezu. Nemusíte tedy dělat nic dalšího.
Jen přiřadíte Konfiguraci požární odolnosti a posuzovaným prutům a plochám se nastaví parametry důležité pro posouzení požární odolnosti. K dispozici máte také další podrobná nastavení, jako je například vystavení účinkům požáru z jedné strany až po vystavení ze všech stran.
