Rozdíly mezi průběhy plošného tlaku v programech RFEM a RWIND Simulation

Proč se liší rozdělení povrchového tlaku v programu RFEM od odpovídajícího rozdělení povrchového tlaku v programu RWIND Simulation?


Odpověď:

Program RWIND Simulation vytvoří okolo modelu programu RFEM obálku ve tvaru sítě konečných objemů.

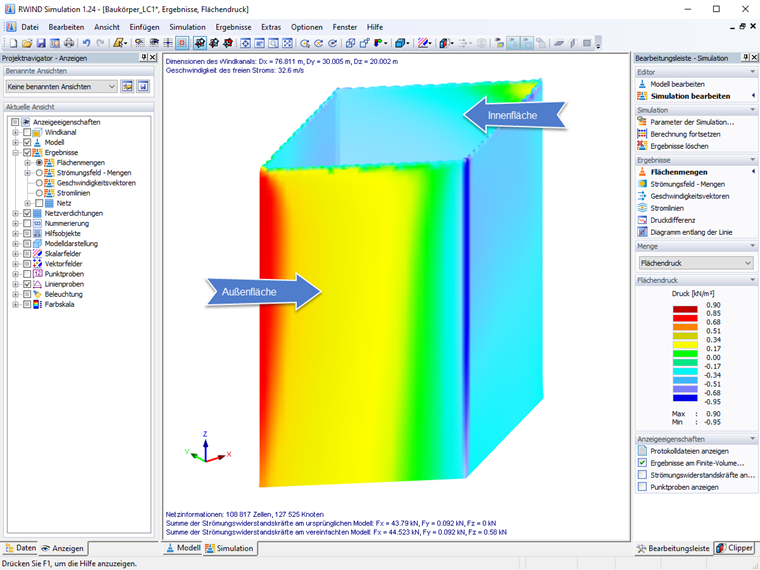

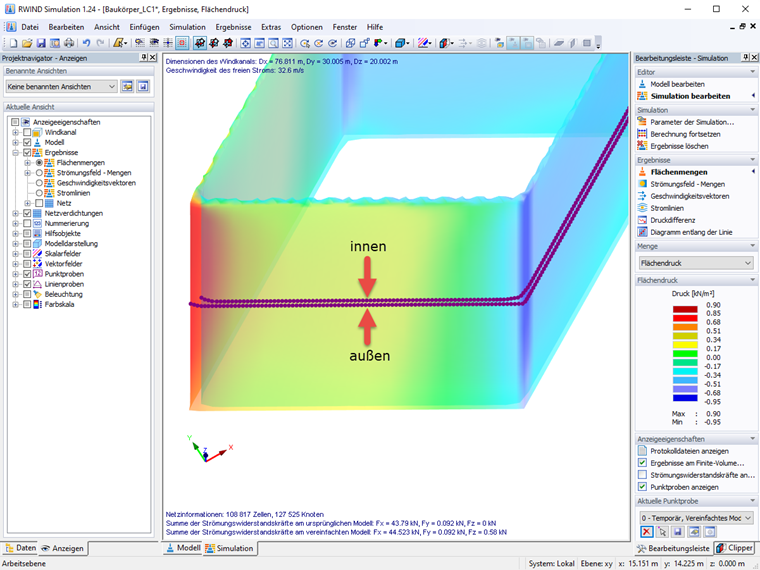

Na této obálce na základě obtékání větru vznikne diskrétní rozdělení plošného tlaku, kde se střídají kladné a záporné hodnoty. V programu RWIND Simulation se tento plošný tlak zřetelně zobrazí na vnější straně obálky tělesa.

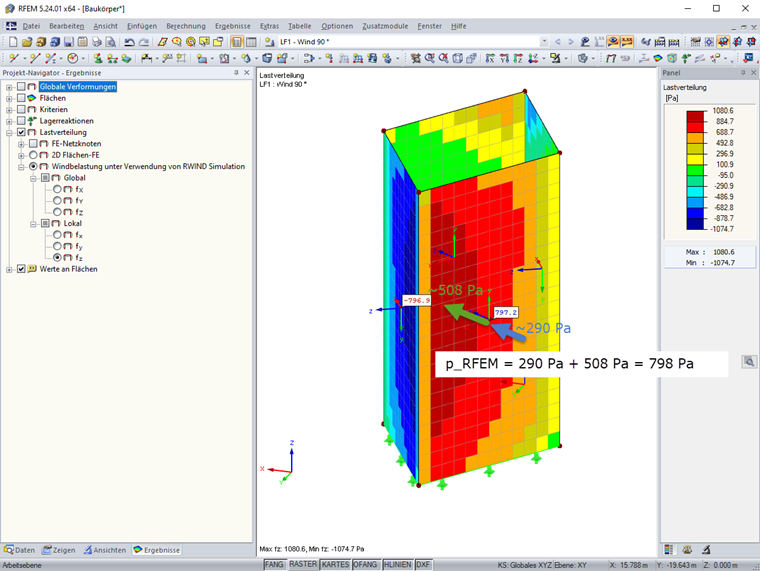

Při přenosu do programu RFEM se tyto tlaky na vnější ploše obálky tělesa transformují zpět do statického modelu programu RFEM. Plošné tlaky jsou přitom zpětně transformovány

  • pro prut jako výsledné síly na uzlech sítě KP těžišťové osy prutu,
  • pro plochu jako výsledné síly na uzly sítě KP těžišťové roviny plochy a
  • pro těleso jako výsledné síly na uzlech sítě KP plochy tělesa.

.

Stručně řečeno, vnitřní a vnější tlaky konstrukčního dílce se zjednoduší na čistá zatížení pro výpočet v programu RFEM.

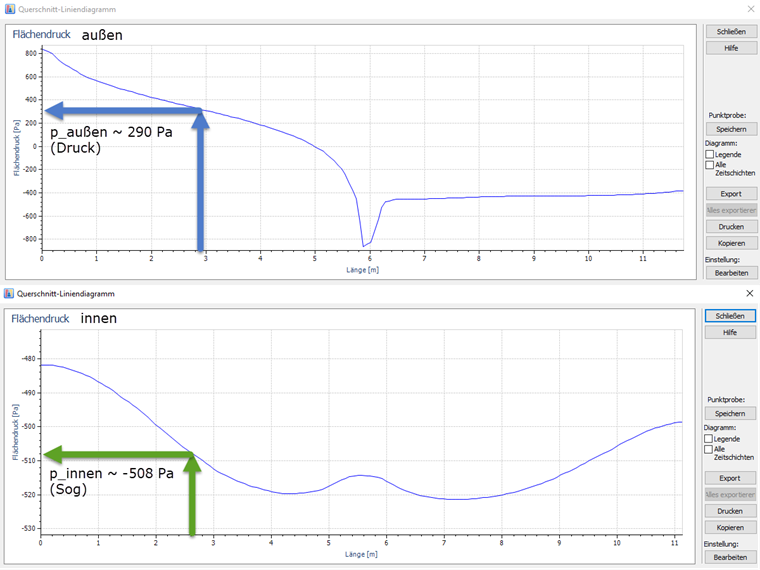

U "oboustranně" obtékaných prvků se bude plošný tlak mezi programy RFEM a RWIND Simulation vždy lišit na základě sloučení povrchových tlaků s výslednými tlaky.


Kromě toho je třeba při interpretaci tlaků větru v programu RFEM zohlednit orientaci souřadných systémů prvků. Zobrazené tlaky se nevztahují na znaménko jako v programu RWIND Simulation (kladné tlak a záporné sání), ale na lokální souřadný systém příslušných prvků.
