Transformace membránové tuhosti v programu RFEM 5

Jak lze transformovat vlastnosti modulu pružnosti a smykového modulu membránové tkaniny s obvyklou syntaxí síla/délka na obecnou syntaxi síla/plocha pro zadání v programu RFEM?


Odpověď:

Tloušťka membrán je obvykle v porovnání s plošným protažením velmi slabá. V důsledku těchto extrémních geometrických poměrů se tuhost membránových tkanin vztahuje většinou bez zohlednění tloušťky přímo na šířku pásu, tzn. linii (srovnej s liniovou pružinou).

Naproti tomu obecný MKP program RFEM zpracovává definice materiálů (E, G, ν atd.) a vlastnosti ploch (skořepina, membrána atd.) nezávisle na sobě. Tak je při zadání pouze materiálu ještě nejasné, zda se jedná např. o tuhou deskovou nosnou konstrukci nebo pružnou membránovou konstrukci namáhanou tahem. Finální specifikace prvku vyplyne teprve s dodatečným uvážením vlastností plochy pro simulaci. Proto program RFEM vždy vyžaduje nezávisle na geometrických poměrech simulovaného konstrukčního prvku popis tuhosti v obecné jednotkové syntaxi síla/plocha.

Die linienbezogene Membransteifigkeit in der Syntax Kraft/Länge kann somit in RFEM über Berücksichtigung einer Referenzdicke d in die Syntax Kraft/Fläche überführt werden:

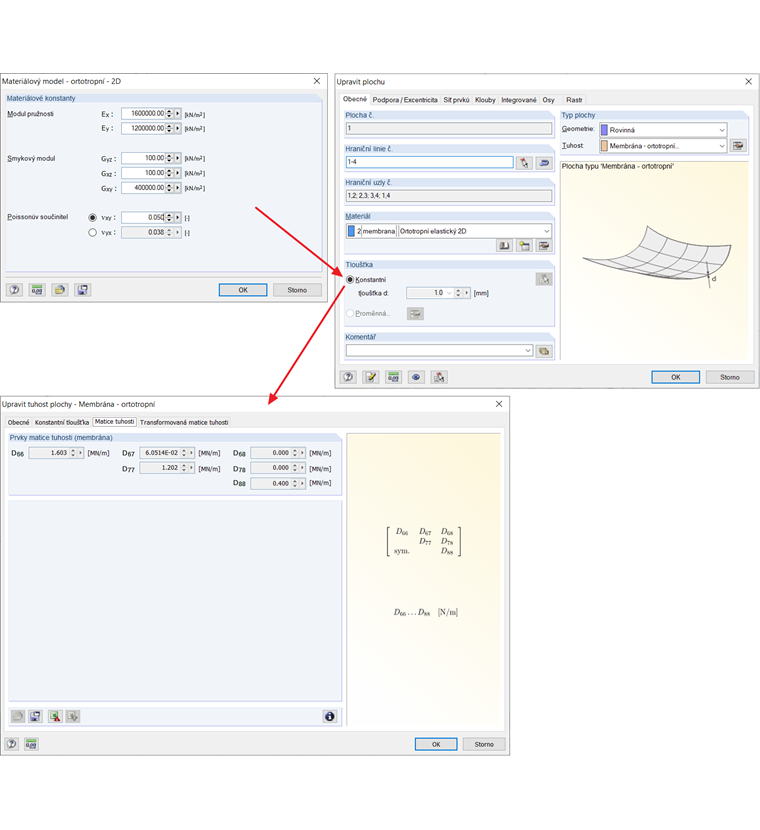

Takto transformovaná tuhost ve formátu síla/plocha je tak vztažena na použitou referenční tloušťku a v programu RFEM pomocí zadání referenční tloušťky d jako tloušťky membránové plochy může změnit původně zadanou tuhost membrány ve formátu síla/délka.
