Anfangssteifigkeiten S_j,ini berechnen und automatisch in die Gesamtstruktur übertragen

本文介绍了钢结构节点初始刚度分析中的计算方法。

RFEM 6 的钢结构设计模块现在可以根据 AISC 341-16 设计弯矩框架。 抗震验算的结果分为两部分： 杆件要求和连接要求。 本文主要介绍连接强度要求。 这里展示了如何将 RFEM 与欧洲规范 AISC 抗震设计手册 [2] 的计算结果进行比较。

本文主要介绍了如何使用“钢结构节点”模块设计单坡屋面 ZL 型檩条的搭接连接，以及如何将计算结果与制造商提供的承载力表格进行比较。

在“钢结构节点”模块中，现在可以根据刚度对钢结构连接节点进行分类。

对于选定的内力，除了初始刚度外，还将得出铰接和刚性连接的极限值。 杆件铰接后的结果会以表格的形式输出，分别是铰接、半刚性和完全铰接。

转到说明视频

在“钢结构节点”模块中，所有组件的计算中都可以考虑螺栓预应力。 可以通过在螺栓设置中的复选框很容易地激活预应力。这会影响应力-应变分析和刚度分析。

• 模块“钢结构节点”
• 说明性视频： 钢结构节点中的预应力螺栓

预应力螺栓是钢结构中使用的特殊螺栓，用于在连接的结构构件之间产生很大的夹紧力。 该夹紧力在结构构件之间产生摩擦，从而传递力。

功能
使用一定的扭矩紧固预应力螺栓，螺栓由此被拉伸并产生一个拉力。 该拉力会传递到连接的组件上，从而产生很大的夹紧力。 该夹紧力防止了连接松动，确保了可靠的力传递。

优势

• 高承载能力：预应力螺栓可以传递很大的力。
• 低变形：将连接变形降到最低。
• 疲劳强度：
• 易于安装：它们相对容易安装和拆卸。

用于下列结构的设计和计算
在 RFEM 中使用“钢结构节点”模块生成的有限元模型计算预应力螺栓。 计算时考虑了夹紧力、构件之间的摩擦力、螺栓的抗剪强度以及构件的承载能力。 梁的设计按照规范 DIN EN 1993-1-8（欧洲规范 3）或者美国规范 ANSI/AISC 360-16 进行。 生成的分析模型和结果可以作为单独的 RFEM 模型保存和使用。

初始刚度S_j,ini是决定一个节点是刚性的、非刚性的还是铰接的。

在“钢结构节点”模块中，可以按照欧洲规范（EN 1993-1-8 部分 5.2.2）和美国规范 (AISC 360-16 Cl. E3.4) 与内力 N、M_y 和/或 M_z的关系。

通过选择自动传递初始刚度，可以在 RFEM 中将杆件末端铰接刚度直接传递。 然后重新计算整个结构，并且在连接模型设计中自动采用由此产生的内力作为荷载。

这种自动迭代过程无需手动导出和导入数据，从而减少了工作量并将可能的错误来源减到最少。

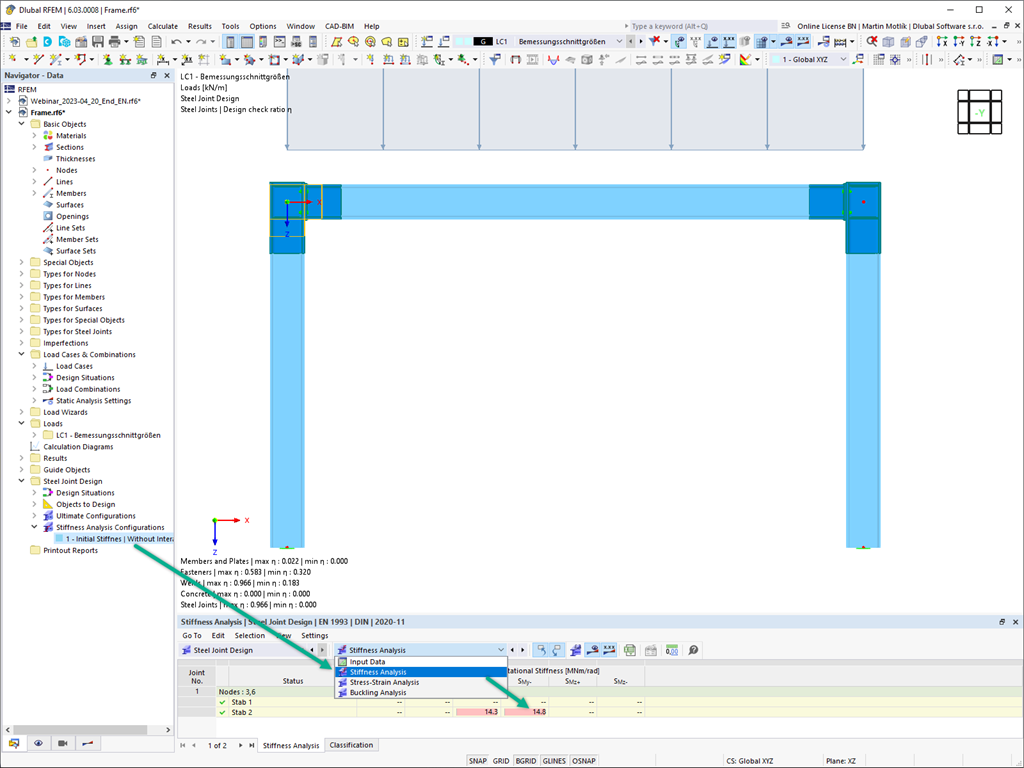

说明性视频： 计算初始刚度 Sj,ini
