- 生成底面形式为矩形或者三角形塔架类型
- 连接 RSTAB/RFEM 丰富的材料库和截面库的编辑权限
- 塔架节段的几何尺寸输入简单
- 竖向支撑、水平支撑和内部支撑类型的数据库
- 生成的模型数据导出到 RSTAB/RFEM 中简单方便
产品特性
您有什么问题想问的吗?
![定义节点1到4](/zh/webimage/008816/769085/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
以下技术文章介绍了在附加模块 RF-/TOWER 中为四面塔架创建用户自定义平台的方法。 首先,从一个 3D 类型的空模型开始定义四个节点。 这里节点的编号和位置非常重要。
在 RWIND 中建模 Kármán 涡街
![Dlubal中心 | 模型块](/zh/webimage/028609/3237291/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
在 RFEM 6 中可以将所选对象(以及整个结构)保存为块,然后在其他模型中重复使用。 可以区分三种类型的块: 非参数化、参数化和动态块(通过 JavaScript)。 本文将重点介绍第一种块类型(非参数化)。
![Anlegen der Querschnitte](/zh/webimage/008719/1979290/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Im Folgenden wird die Erstellung eines benutzerdefinierten Antennenträgers für die Verwendung in RF-/MAST Anbauten genauer beschrieben.
![Mastdarstellungen in RFEM](/zh/webimage/007029/1589867/000269-en-png.png?mw=512&hash=bc1927fc2e9e38687a17f0857b06a720c45945bb)
最后,只需点击鼠标即可将生成的模型导出到 RFEM/RSTAB 中。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 报告的内容和范围可以根据不同的设计需要进行选择。
![Generierte Mastdaten](/zh/webimage/007028/1589831/000268-en-png-png.png?mw=512&hash=bb7f7bdf6f97ff356b8647998b3e64e923caed7d)
用户可以通过表格清晰的查看生成的格构式塔架模型。 输出包括杆端铰和有效长度的所有规格。
另外还提供了查看器功能,可以全屏显示图形,在输入窗口中也可以查看数据。
![Benutzerdefinierte Ausfachung bearbeiten](/zh/webimage/007027/1589807/000267-en-png.png?mw=512&hash=89eca6a5e48afdb93366337ca5199ed734608e37)
首先,需要选择塔架类型以及相关材料和截面。 塔架的几何形状由单个的塔架节段确定。 坡度可以通过宽度或相对地通过几何调整来定义。
在输入塔架肢后,可以定义各种格构式塔架的刚度。 此外还可以直接输入塔架的水平支撑、内部支撑和竖向支撑。 用户可以使用庞大的参数化支撑类型库,
此外,在所有输入窗口中都有一个交互式图形。

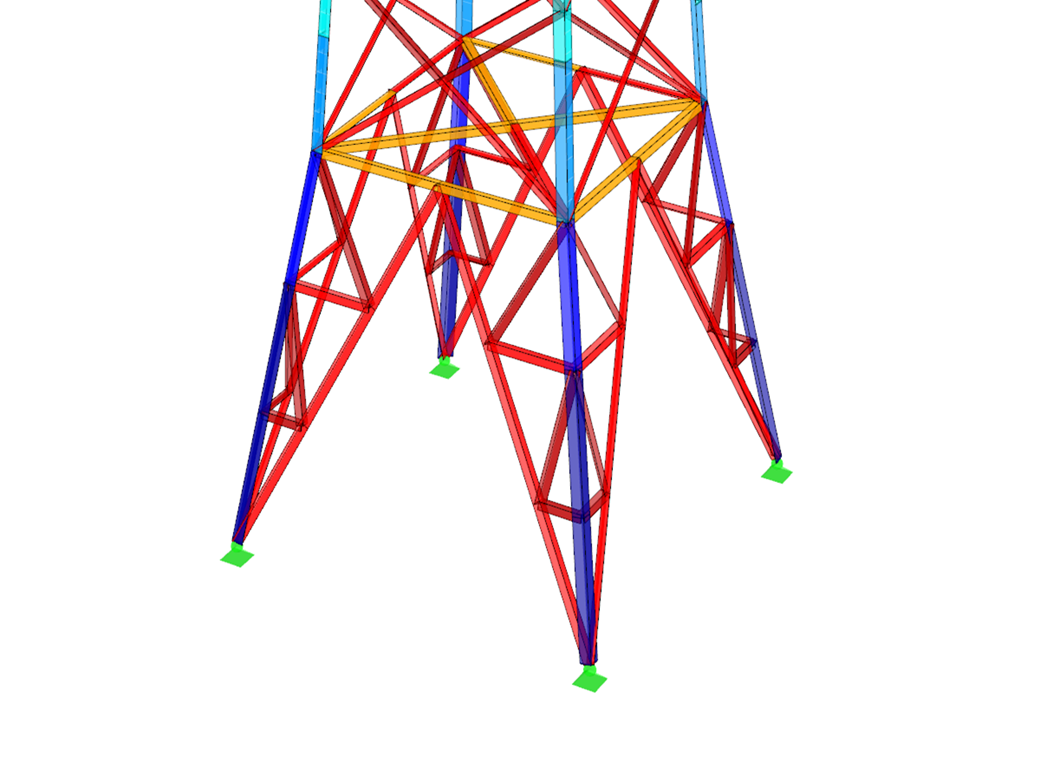

![RFEM/RSTAB 的附加模块 RF-/TOWER Structure生成格构式塔架结构](/zh/webimage/002850/2988134/RF-JOINTS_Stahl_-_Mast_(2).png?mw=512&hash=bfe5957fdf58f443ee908aea0e6eca9b259e6171)
- 生成底面形式为矩形或者三角形塔架类型
- 连接 RSTAB/RFEM 丰富的材料库和截面库的编辑权限
- 塔架节段的几何尺寸输入简单
- 竖向支撑、水平支撑和内部支撑类型的数据库
- 生成的模型数据导出到 RSTAB/RFEM 中简单方便
