RF-/STEEL EC3中的错误信息“中间侧向约束的位置不正确”。

我在附加模块RF-/STEEL EC3中输入数据时出现错误信息“中间侧向约束的位置不正确”。 Was ist die Ursache?


回复:

输入中间侧向约束用于输入杆件上的侧向支座,而无需在模型中在此位置插入节点。 Zudem werden sie bei der Bemessung von Stabsätzen mit dem Ersatzstabverfahren benötigt, um vorhandene Lagerbedingungen an den Zwischenknoten des Stabsatzes zu definieren.

Die eingegebenen Zwischenabstützungen werden dann als zusätzliche Randbedingungen im Eigenwertlöser berücksichtigt. Einige Randbedingungen sind jedoch bereits in den Eingabemasken der Knotenlager oder der effektiven Längen enthalten.

Um dabei Konflikte oder doppelte Eingaben für die gleiche Stelle zu verhindern, erscheint die Fehlermeldung "Unzulässige Lage der Zwischenabstützung". Folgende Stellen sind nicht zulässig, da sie über die anderen Eingaben bereits definiert werden:

Bemessung von Stäben

  • Anfang und Ende des Stabes

杆件集设计

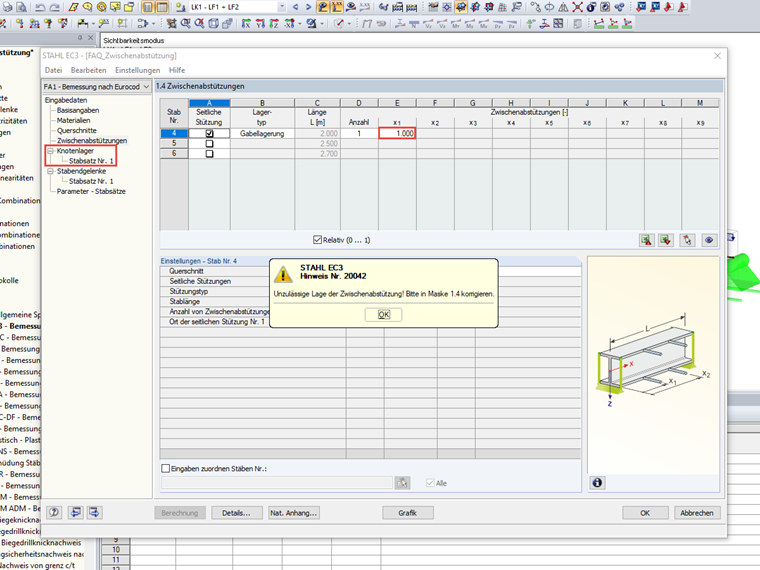

  • Anfang und Ende aller Stäbe, wenn die Eingabe über Knotenlager erfolgt

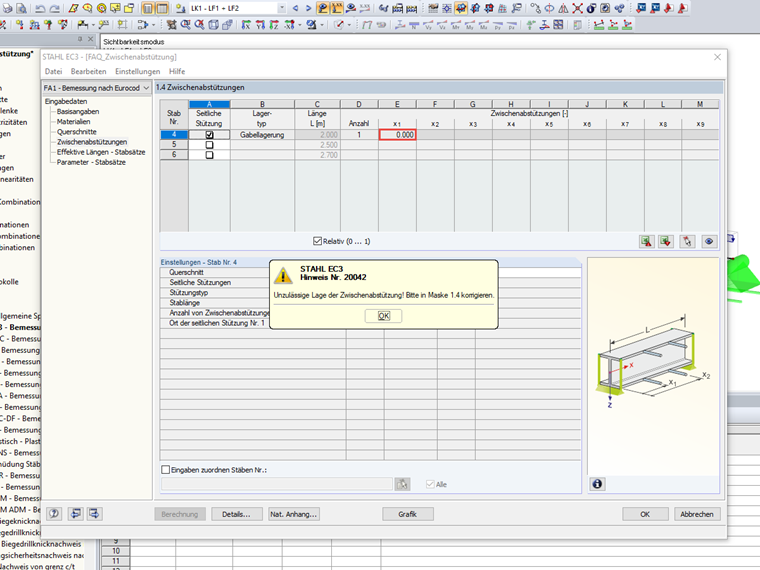

  • Anfang und Ende des Stabsatzes bei der Bemessung mit dem Ersatzstabverfahren

Die Fehlersuche gestaltet sich jedoch sehr einfach, denn nach Bestätigung der Fehlermeldung wird automatisch die erste Zeile mit falscher Eingabe selektiert.
