问题

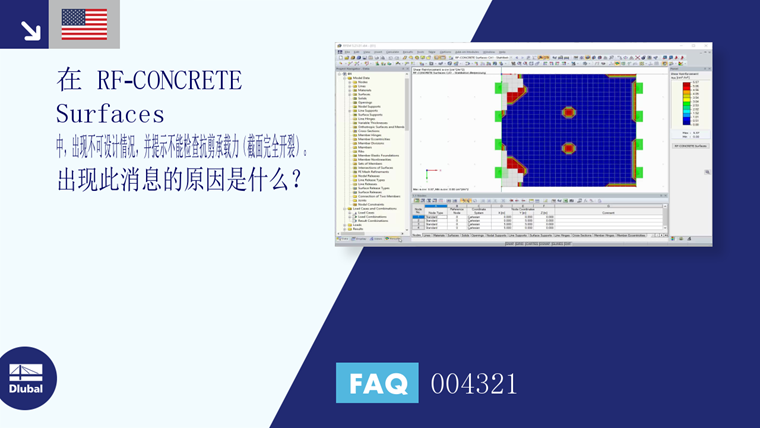

在 RF‑CONCRETE Surfaces 中,出现不可设计情况,并提示不能检查抗剪承载力(截面完全开裂)。 出现此消息的原因是什么?
回复:
如果不计算抗剪钢筋的抗剪承载力 VRd,c在算术上小于零,则会出现这种情况不可设计。
VRd,c的值小于零是由于轴拉力很大。 在这种情况下,截面完全受拉或完全开裂,并且不会产生抗剪力。
如果 VRd,c < 0,那么在 RF‑CONCRETE Surfaces 中不再进行抗剪设计,而是显示注释 13)。 这种方法是保守的。
在这种情况下,有一个要求 ( 194 ) 的解释规范,该规范允许桁架模型在截面完全开裂的情况下也可以使用。
常见问题和解答 (FAQ)
您有什么问题想问的吗?
如果在窗口 1.6 的“钢筋”中选择了“设计现有的钢筋”选项,那么 RFEM 的 RF-CONCRETE Members 或者 RSTAB 的 CONCRETE Members 会自动为用户提供钢筋建议。
根据 DAfStb(德国钢筋混凝土协会)第 631 卷 2.4 章的规定,如果在洞口区域墙体对楼板的支承不连续,那么楼板的承重行为就会发生变化。 In Abhängigkeit der Länge des Öffnungsbereiches und der Plattendicke sind Maßnahmen bezüglich der Untersuchung der Decke im Bereich der Öffnung nötig.
在按照 7.3.2 确定正常使用极限状态下的最小配筋时,施加的有效抗拉强度 fct,eff对计算的配筋量有很大影响。 下面的文章将简要介绍在 RF-CONCRETE 中确定有效抗拉强度 fct,eff和输入选项。
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
