除了要分析的建筑物外，RWIND Simulation程序还可以在数值风洞中考虑相邻建筑物和周围地形。 为此，程序在“插入”菜单下提供了“从文件导入模型”功能。

常见问题和解答 (FAQ)

常见问题解答 004274 | 如何在数值模拟中创建相邻建筑物和地形的模型？

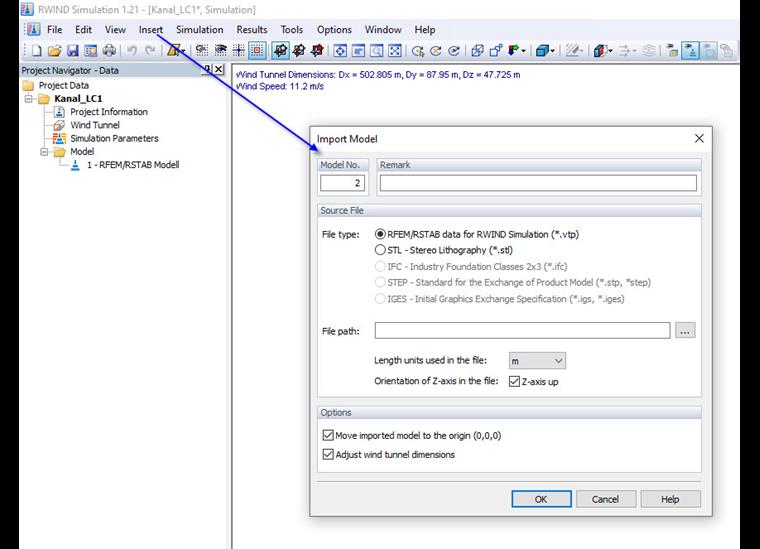

导入模型

该导入功能允许您将 RFEM 或 RSTAB 模型以 *.vtp ParaView 格式导入到风洞模拟环境中，以及以 *.ifc 行业基础类 2x3 格式导入纯建筑和地形模型，以及 *.stl stereolithography 格式。 在数值风洞中，除了主模型外，导入的模型是单独管理的。 在项目导航器中的“模型”下显示了已导入的模型概况。

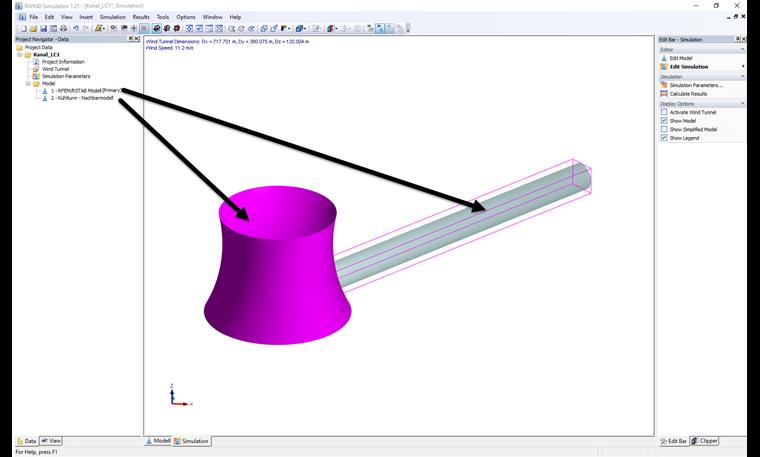

主模型和相邻模型

在属性的模型类型中，可以将额外导入的模型指定为从属模型或者地形。 然后，根据设置，附加模型会获取风荷载（类似于主模型）或土的边界条件。 计算结束时，程序会显示主模型和所有次要附加模型上的风流量和产生的面压力。

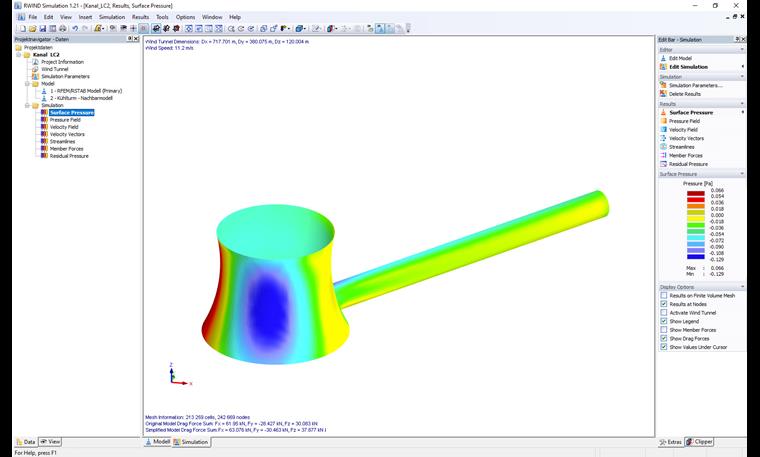

主模型和相邻模型的结果

• .vtp 格式目前仅在内部用于RWIND Simulation和RFEM或RSTAB之间的数据交换。

如果没有合适的格式用于相邻模型和地形模型，则可以使用RWIND Simulation中的RFEM或RSTAB模型导出功能创建相应的* .stl模型。 申请试用步骤如下：

1. 以新的名称保存要分析的模型。

2. 使用杆件、面和实体单元在与分析模型相关的位置上创建所需的邻区模型或地形模型。

3. 删除要分析的主模型，这样环境中只剩下相邻模型或地形模型

4. 打开RWIND Simulation接口菜单中的“模拟并生成风荷载”。

5. 将焦点设置到第一个 勾选“荷载工况”选项卡，使用“在RWIND Simulation中打开”功能将相邻的模型移至风洞中。

6. 在RWIND Simulation中右键单击附加模型，然后选择“导出所选模型”功能。

第 7 个自由度 在对话框中点击“是”，导出原始的相邻模型并以 *.stl 格式保存相邻模型。

如上所述，您可以将这个新创建的* .stl模型添加到原始RWIND Simulation计算中，通过模型导入作为每个风向的附加模型（从模型或地形形式），其模型转换仿射到主模型[SCHOOL.INSTITUTION]
