Réponse:

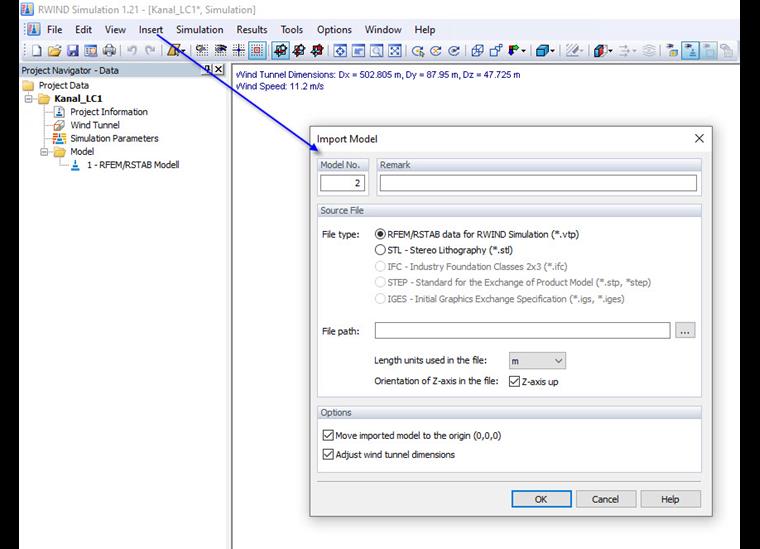

Outre les bâtiments à analyser, RWIND Simulation permet de considérer les bâtiments avoisinants et le terrain environnant en soufflerie numérique. La fonction « Importer le modèle d’un fichier » est effectivement disponible dans le menu « Insérer ».

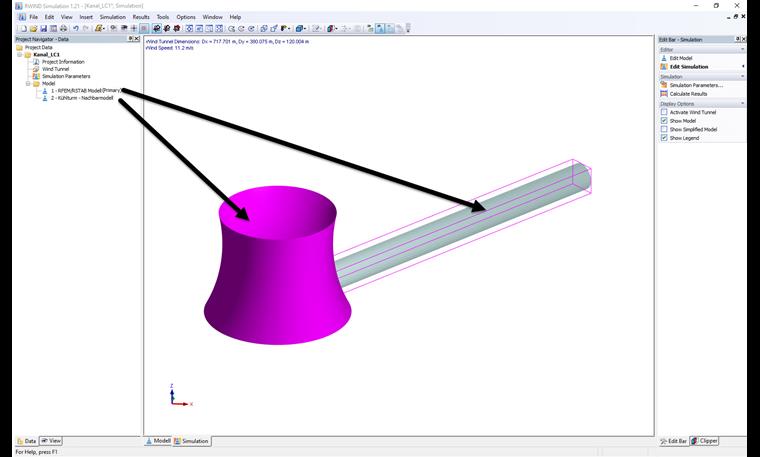

Cette fonction d'importation vous permet d'importer les modèles RFEM ou RSTAB dans l'environnement de simulation des flux de vent à l'aide du format *.vtp ParaView ainsi que les modèles de bâtiment et de terrain purs à l'aide du format *.ifc Industry Foundation Classes 2x3 et *.stl, format de stéréolithographie. Les modèles importés sont agencés séparément dans la soufflerie numérique en plus du modèle principal. Une vue d'ensemble des modèles importés est affichée dans le Navigateur de projet sous « Modèle ».

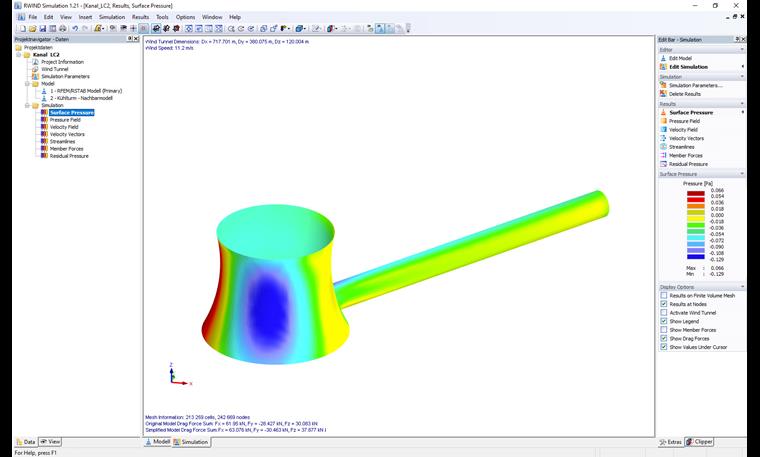

Les modèles importés supplémentaires peuvent être définis comme modèle secondaire ou comme forme de terrain dans les propriétés sous Type de modèle. Selon le paramètre, le modèle supplémentaire obtient les conditions aux limites d'un corps exposé au vent (similaire au modèle principal) ou une surface au sol. À la fin du calcul, le programme affiche le flux de vent et les pressions surfaciques résultantes sur le modèle principal et sur tous les modèles secondaires supplémentaires.
Le format *.vtp n'est actuellement utilisé que pour l’échange de données entre RWIND Simulation et RFEM ou RSTAB.
Si aucun format approprié n'est disponible pour les modèles de voisinage et de terrain, il est possible de créer un modèle *.stl correspondant à l’aide de la fonction d’exportation de modèle RFEM ou RSTAB dans RWIND Simulation. Procédez comme suit :
1. Enregistrez le modèle à analyser sous un nouveau nom.
2. Créez le modèle voisin ou de terrain souhaité dans le modèle copié lié au modèle à analyser à l'aide d'éléments de barre, de surface et de solide.
3. Supprimez le modèle principal à analyser afin que seul le modèle voisin ou de terrain reste dans l'environnement.
4. Ouvrez le menu de l'interface de RWIND Simulation « Simuler et générer des charges de vent ».
5. Centrer l'attention sur la première ligne dans l’onglet « Cas de charge » et insérez le modèle voisin dans la soufflerie à l’aide de la fonction « Ouvrir dans RWIND Simulation ».
6. Cliquez-droit sur le modèle supplémentaire dans RWIND Simulation et sélectionnez la fonction « Exporter les modèles sélectionnés ».
7. Cliquez sur « Oui » pour confirmer l’exportation du modèle voisin d’origine et enregistrer le modèle *.stl correspondant.
Comme décrit ci-dessus, vous pouvez ajouter ce nouveau modèle *.stl dans le calcul d'origine de RWIND Simulation en utilisant l'importation de modèle comme un modèle supplémentaire (un modèle secondaire ou une forme de terrain) pour chaque direction de vent avec une transformation de modèle affine au modèle principal.
