Odpověď:

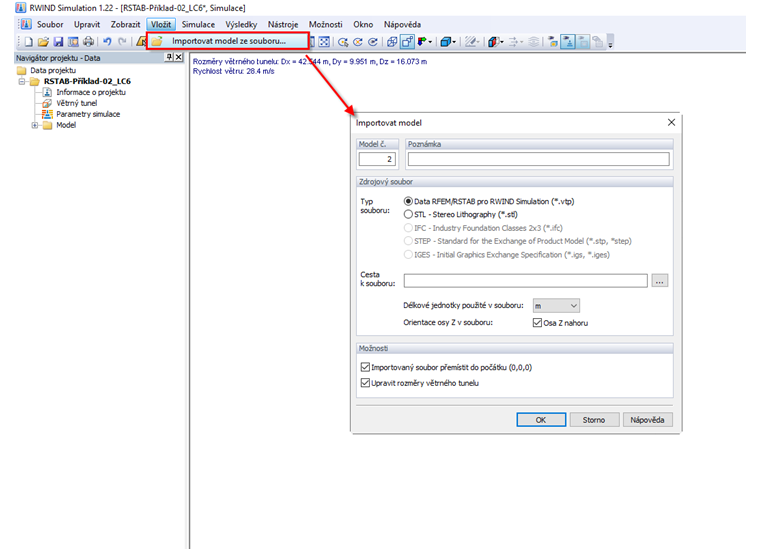

Program RWIND Simulation umožňuje kromě posuzovaných staveb zohlednit v numerickém větrném tunelu také sousední budovy a okolní terén. K tomu účelu program nabízí funkci "Import modelu ze souboru" v nabídce "Vložit".
Tato funkce umožňuje importovat modely programu RFEM nebo RSTAB do prostředí simulace větru pomocí formátu *.vtp pro ParaView a také přímo modely budov a terénu ve formátu Industry Foundation Classes 2x3 *.ifc a ve stereolitografickém formátu *. stl. Importované modely se uspořádají zvlášť v numerickém větrném tunelu vedle hlavního modelu. Přehled importovaných modelů se zobrazí v navigátoru projektu v sekci "Model".

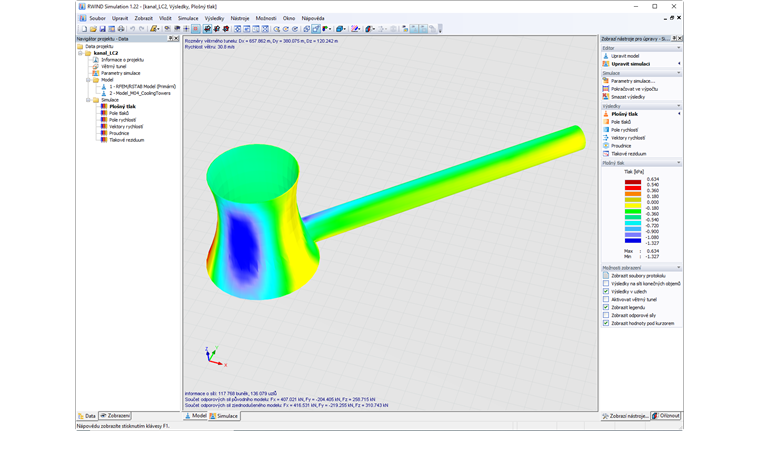

Dodatečně importované modely lze specifikovat ve vlastnostech v sekci Typ modelu jako sekundární model nebo jako model terénu. V závislosti na nastavení získá přídavný model okrajové podmínky pro těleso vystavené větru (podobně jako primární model) nebo pro dno tunelu (zem). Na konci výpočtu program zobrazí proudění větru a výsledné povrchové tlaky na hlavním modelu a všech vedlejších modelech.
Formát *.vtp se v současnosti používá pouze interně pro výměnu dat mezi programy RWIND Simulation a RFEM resp. RSTAB.
Pokud pro modely sousedních budov a terénu nemáte k dispozici vhodný formát, můžete pomocí funkce pro export modelu z programu RFEM nebo RSTAB do programu RWIND Simulation vytvořit odpovídající model *.stl. Postupujte prosím následovně:
1. Model pro analýzu uložte pod novým názvem.
2. Vytvořte ve zkopírovaném modelu požadovaný model sousední budovy nebo terénu umístěný správně vzhledem k analyzovanému modelu pomocí prutových, plošných a objemových prvků.
3. Smažte primární model pro analýzu, aby v prostředí zůstal pouze model sousední budovy nebo terénu
4. Otevřete nabídku rozhraní RWIND Simulation "Simulovat a generovat zatížení větrem".
5. Nastavte fokus na první v záložce "Zatěžovací stavy" a posuňte sousední model do větrného tunelu pomocí funkce "Otevřít v programu RWIND Simulation".
6. Klikněte pravým tlačítkem myši na dodatečný model v programu RWIND Simulation a vyberte funkci "Exportovat vybrané modely".
7. Export původního sousedního modelu potvrďte pomocí "Ano" v dotazu pro potvrzení a uložte příslušný *.stl model.
Jak bylo popsáno výše, můžete tento nově vytvořený *.stl model přidat do původního výpočtu v RWIND Simulation pomocí importu modelu jako přídavného modelu (sekundárního modelu nebo modelu terénu) pro každý směr větru s transformací modelu afinní k hlavnímu modelu.
