Pergunta

Além do edifício a ser analisado, o programa RWIND Simulation permite a inclusão de edifícios adjacentes e do terreno envolvente no túnel de vento numérico. Para tal, o programa disponibiliza a função "Importar modelo do ficheiro" no menu "Inserir".

FAQ

FAQ 004274 | Como é que crio modelos de edifícios vizinhos e terrenos para uma simulação numérica do fluxo ...

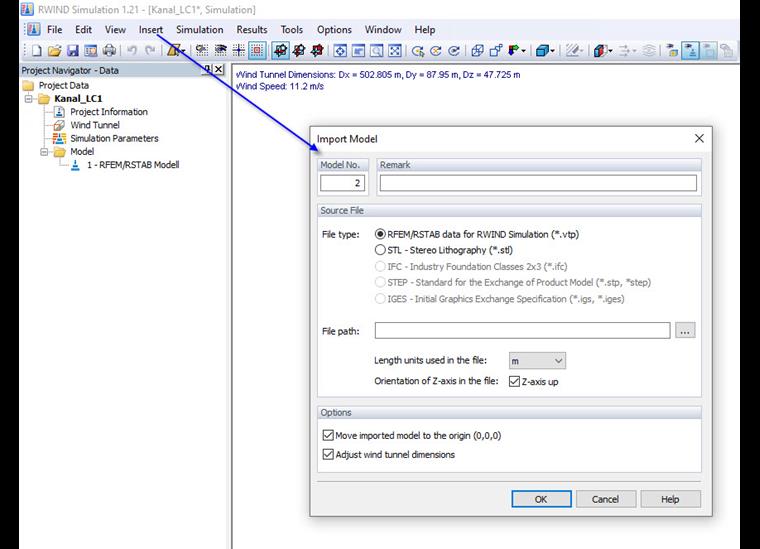

Importar modelo

Mit dieser Importfunktion können RFEM bzw. RSTAB Modelle über das *.vtp ParaView Format sowie reine Gebäude- und Geländegeometrien über das *.ifc Industry Foundation Classes 2x3 Format und das *.stl Stereolithographie Format in die RWIND Simulation-Umgebung importiert werden. Die importierten Modelle werden im numerischen Windkanal separat neben dem Hauptmodell organisiert. O navegador de projeto disponibiliza uma visão geral dos modelos importados que pode ser visualizada sob o braço "Modelo".

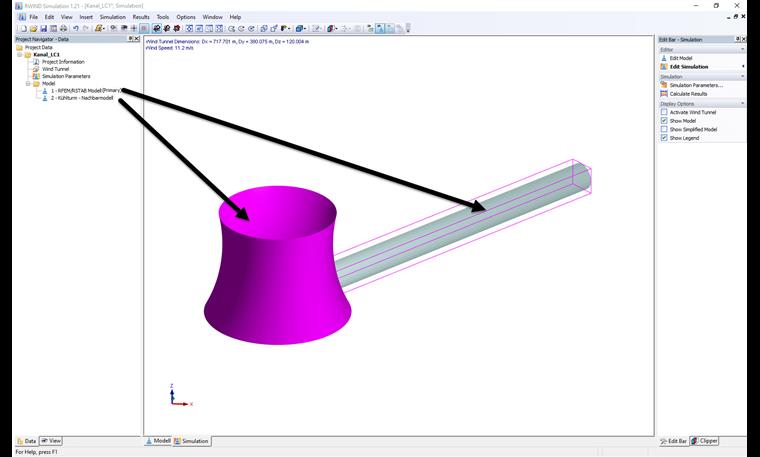

Modelo principal e modelo adjacente

Die zusätzlich importierten Modelle können in den Eigenschaften unter dem Punkt Modelltyp als sekundäres Modell oder als Geländeform spezifiziert werden. Je nach Einstellung erhält dann das zusätzliche Modell die Randbedingungen eines windangeströmten Körpers (ähnlich des Primär-Modells) oder einer Bodenflächen. Am Ende der Berechnung gibt das Programm die Windströmung und resultierenden Oberflächendrücke auf dem Hauptmodell und allen sekundären Zusatzmodellen aus.

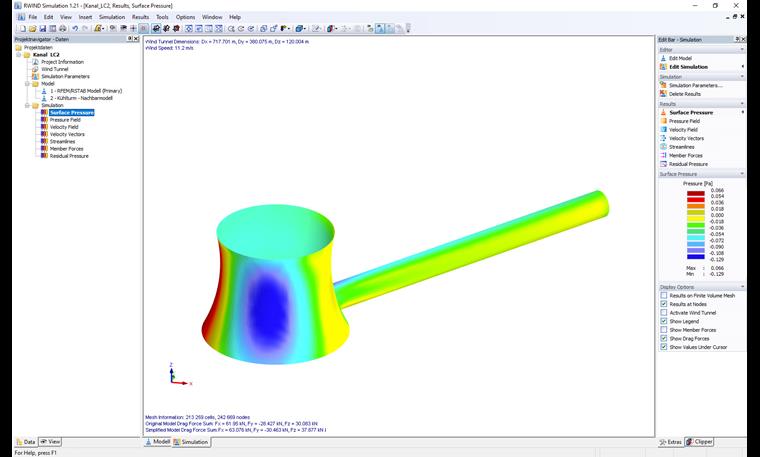

Resultado no modelo principal e adjacente

Atualmente, o formato *.vtp é utilizado apenas internamente para a troca de dados entre o RWIND Simulation e o RFEM ou o RSTAB.

Steht Ihnen von den Nachbar- und Geländemodellen kein passendes Format zur Verfügung, so können Sie über die RFEM bzw. RSTAB Modellexportfunktion in RWIND Simulation ein entsprechendes *.stl Modell erzeugen. Para o fazer, proceda da seguinte forma:

1. Guarde o modelo a ser analisado com um novo nome.

2. Erzeugen in dem kopierten Modell bezogen zum analysierenden Modell das gewünschte Nachbar- bzw. Geländemodell mithilfe von Stab-, Flächen- und Volumenelementen.

3. Löschen das zu analysierende Primärmodell, sodass nur noch das Nachbar- bzw. Geländemodell in der Umgebung verbleibt

4. Abra o menu da interface do RWIND Simulation "Simular e gerar cargas de vento".

5. Setzen den Fokus auf die 1. Zeile in dem Register "Lastfälle" und schieben das Nachbarmodell mit der Funktion "In RWIND Simulation öffnen" in den Windkanal.

6. Klicken mit der rechten Maustaste auf das Zusatzmodell in RWIND Simulation und wählen die Funktion "Ausgewählte Modelle exportieren"

7. Confirme a exportação do modelo adjacente original selecionando "Sim" na consulta de verificação e guarde o modelo *.stl correspondente.

Wie oben beschrieben kann dieses neu erzeugte *.stl Modell in der ursprünglichen RWIND Simulations-Berechnung über den Modellimport als zusätzliches Modell (Sekundärmodell oder Geländeform) je Windrichtung mit einer zum Hauptmodell affinen Modelltransformation hinzugefügt werden.
