问题
是否可以在 RF-CONCRETE Members 或 RF-CONCRETE Columns 中使用用户定义的材料(屈服强度)进行计算?
回复:
是的。

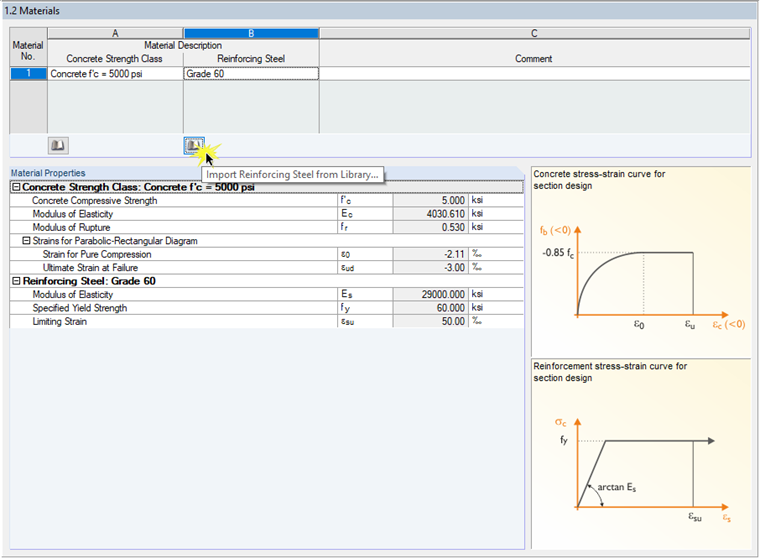

打开“1.2 材料”窗口,打开钢筋的材料库。 见图 01。

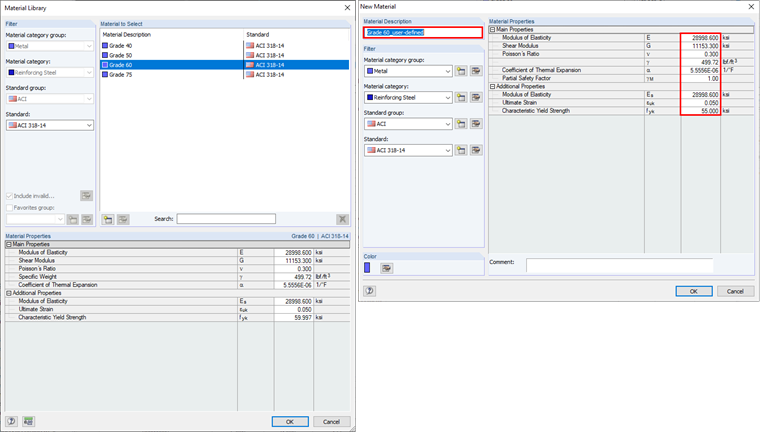

在该材料库中,您可以创建一种新的“用户自定义”材料,例如,您可以编辑屈服强度的默认设置。 见图 02。
然后可以在 RF-CONCRETE Members 和 RF-CONCRETE Columns 的窗口 1.2 中选择这种用户定义的材料进行设计。
这同样适用于 RSTAB 附加模块 CONCRETE 和 CONCRETE Columns。

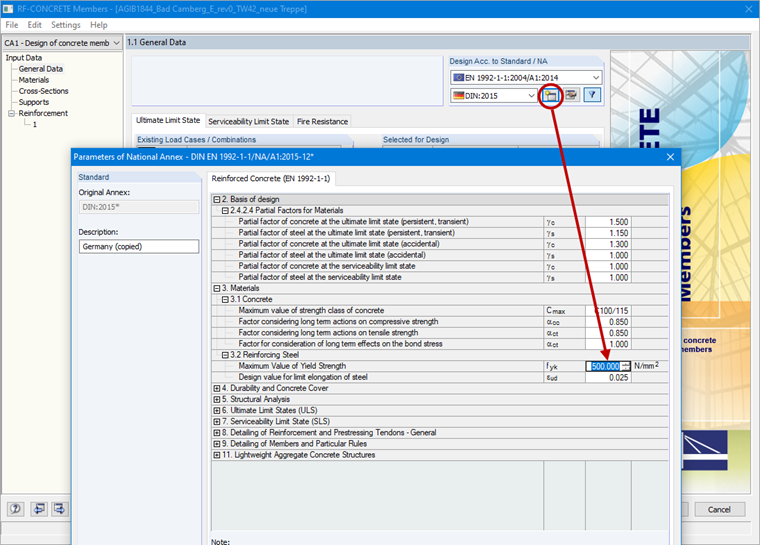

在国家附录的设置中,您可以定义屈服强度的最大值。 见图 03。 要更改该极限值,必须创建一个新的用户自定义国家附录。 见图 04。
