在这个免费的网络课堂中，我们将介绍如何在 RFEM 6 和 RSTAB 9 中创建容易检查的打印输出报告。
时间表：
00:00 引言
02:22 关于显示属性的提示和技巧
12:40 创建视图
27:15 打印杆件和面的结果图形到计算书中
34:00 创建容易检查的打印输出报告

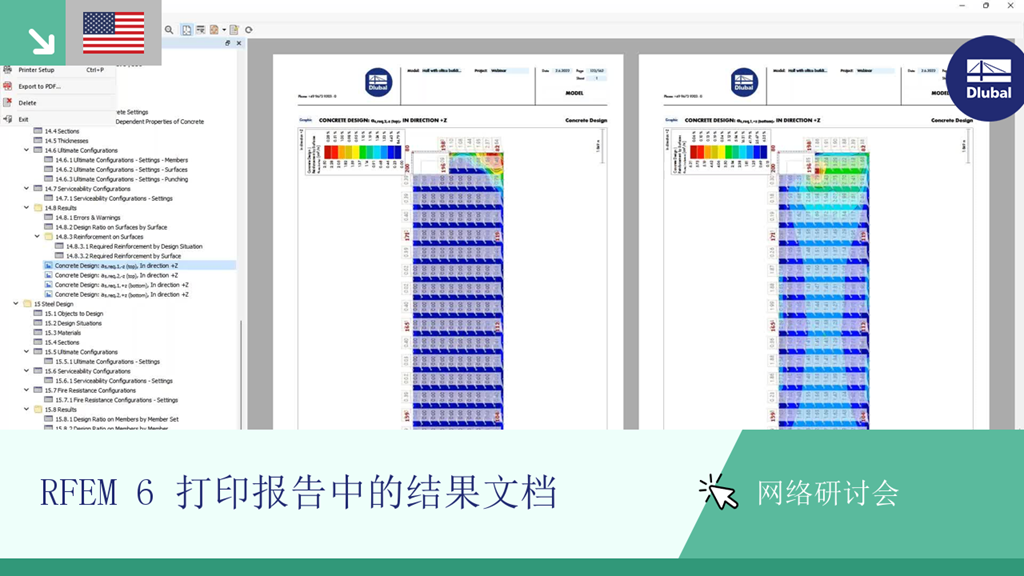

在 RFEM 6 和 RSTAB 9 打印报告中的结果文档
