Abdulrzk Ali, MSc
2022-02-18

RFEM 6 与 Rhino、Grasshopper 联动教程 | 008 网架结构

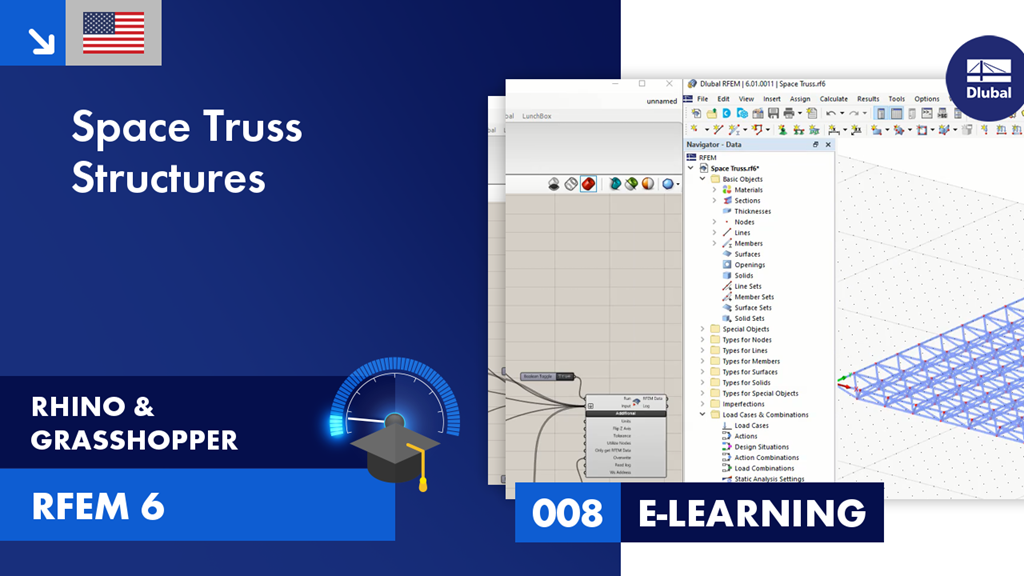

008|E-LEARNING

在本视频中，我们将向您展示如何在 Rhino & Grasshopper 中进行参数化网架结构建模，并将结果导出到 RFEM 6。

时间表：

00:00 引言
00:20 几何图形
05:53 参数
07:25 杆件
07:50 截面
08:28 材料
10:17 导出
