Геотехнический расчёт | Модели материала

Вы хотите смоделировать и проанализировать поведение твердого грунта? Для этого в программе RFEM реализованы специальные подходящие модели материалов.
Вы можете использовать модифицированную модель Мора-Кулона с линейно-упругой идеально-пластической моделью или нелинейную упругую модель с эдометрическим соотношением напряжение-деформация. Предельный критерий, описывающий переход от упругой области к области пластической текучести, определяется по методу Мора-Кулона.

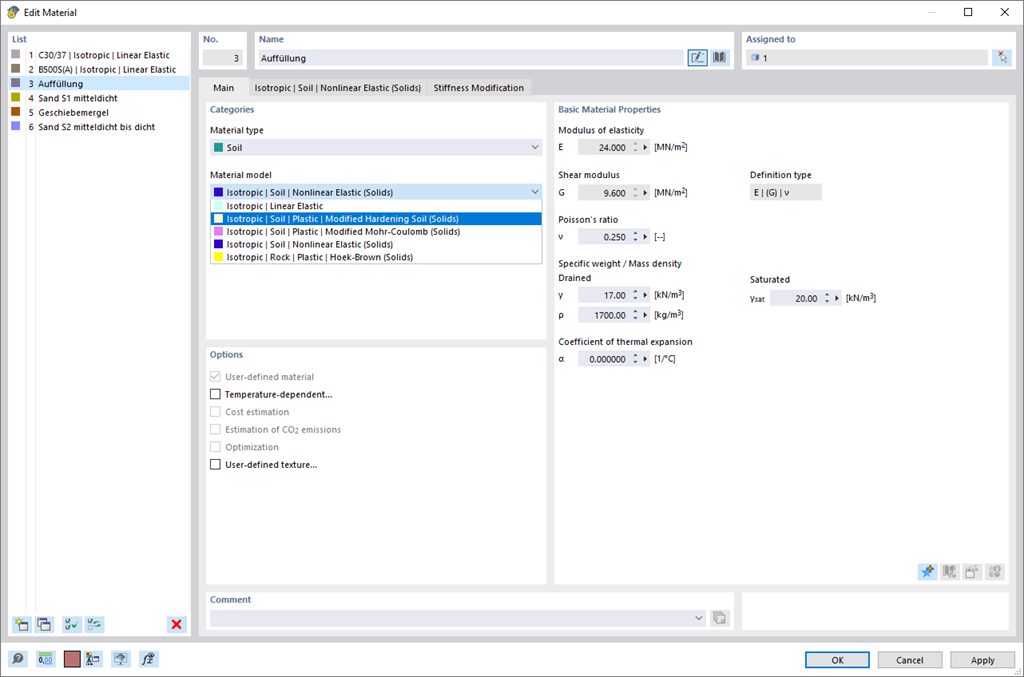

Модели грунтовых материалов

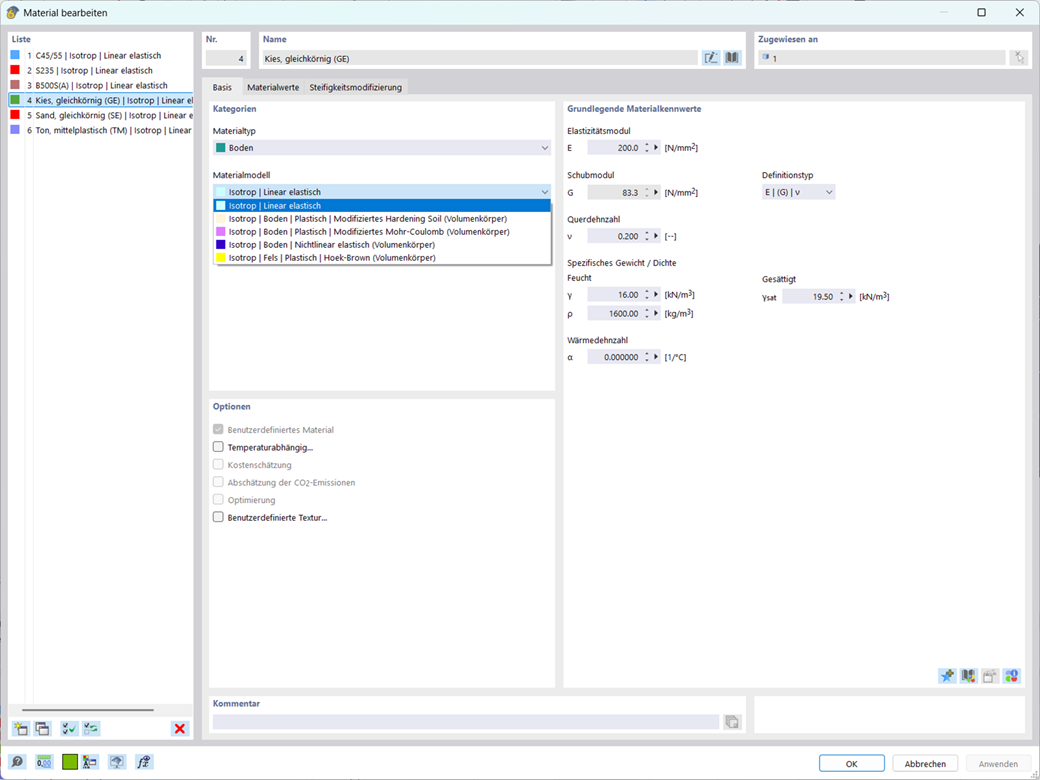

Модели грунтовых материалов
Ссылки
  • Mia: ИИ помощник
  • Новейшие функции
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
Надстройка и грунтовый массив
В нашей статье обсуждаются результаты геотехнического расчета и их графическое и табличное отображение в программе RFEM 6.
model
Учитывая, что реалистичная оценка состояния грунта существенно влияет на качество расчёта конструкций здания, в программе RFEM 6 предлагается аддон Геотехнический расчёт для задания массива грунта, который нробходимо рассчитать.

Способ применения данных, полученных в результате полевых испытаний, в аддоне и применение характеристик образцов грунта для определения необходимых грунтовых массивов, обсуждался в статье базы знаний «Создание тела грунта из образцов грунта в программе RFEM 6». С дугой стороны, в этой статье будет обсуждаться процедура расчёта осадки и давления грунта для железобетонного здания.
Изображение 1: Конкретные параметры нелинейной модели упругого материала грунта
Аддон Геотехнический расчёт предоставляет RFEM с дополнительными моделями конкретных материалов грунта, которые могут должным образом отобразить сложную работу материалов грунта. Эта техническая статья представляет собой введение, которое показывает, как определить зависящую от напряжения жёсткость моделей материала грунта.
Export options for RFEM 6 to DXF file are displayed in a clear interface layout.
В этой статье представлен подробный обзор функций экспорта из RFEM 6 и RSTAB 9 в файлы AutoCAD/DXF, включая варианты экспорта размеров, сеток КЭ и деформированных форм.
Скриншоты
Функции продуктов
Диаграмма расчета

Вы готовы к оценке? Для этого доступны расчетные диаграммы, которые показывают ход определенного результата во время расчета.

Вы можете свободно задавать назначение вертикальной и горизонтальной осей расчетной диаграммы. Это позволяет, например, просмотреть ход осадки определенного узла в зависимости от нагрузки.

Распечатка отчета с графиками результатов напряжений

Ваши данные всегда документируются в многоязычном распечатанном отчете. Вы можете в любой момент адаптировать контент и сохранить его в качестве шаблона. Графики, тексты, формулы MathML и документы PDF могут быть вставлены в отчет всего несколькими щелчками мыши.

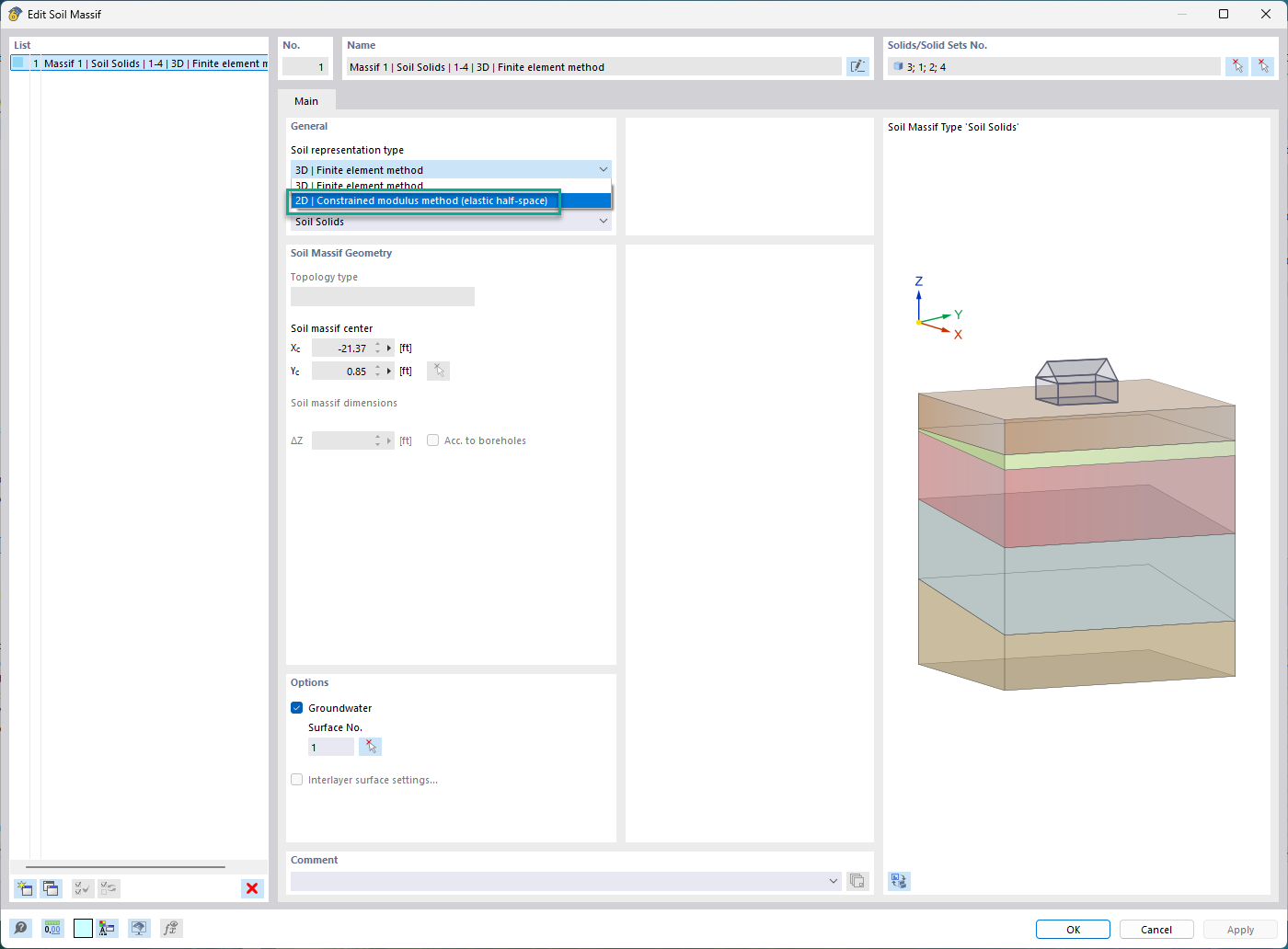

Геотехнический расчёт с использованием метода модуля жёсткости в строительстве
