FAQ 004747 | Я смоделировал неразрезную балку с упругим основанием, ...

Часто задаваемые вопросы|004747

Вопрос:

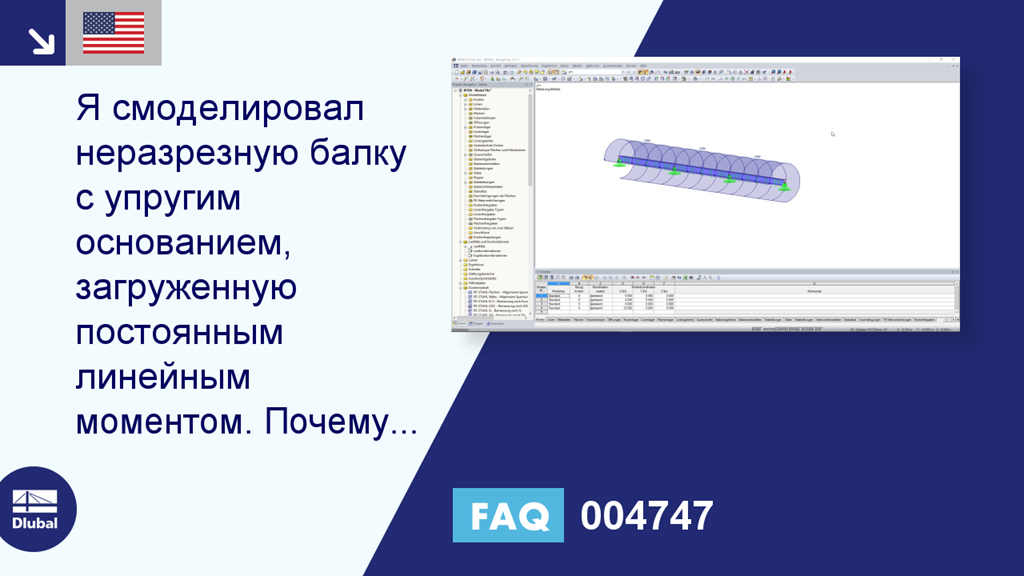

Я смоделировал неразрезную балку с упругим основанием, загруженную постоянным линейным моментом. Почему после выполнения расчета появляется сообщение о нестабильности конструкции?

Ответ:
В вашей конструкции скорее всего отсутствует опора, поглощающая поворот.

Таким образом, необходимо убедиться, что либо упругое основание стержня (Рисунок 01), либо одна из узловых опор (Рисунок 02) могут поглотить кручение.
