Проект двухнефного производственного цеха с краном

Целью данной работы было проектирование выбранных элементов двухпролётного, двухэтажного промышленного цеха с мостовым краном, находящегося в городе Нова-Суль.
Автор
Oliwia Kaniuk

Projekt hali przemysłowej z suwnicą, dwunawowej i dwukondygnacyjnej, oznaczonej jako GT 000512.
Projekt dwunawowej, dwukondygnacyjnej hali przemysłowej z suwnicą

Целью данной работы было проектирование выбранных элементов двухпролётного, двухэтажного промышленного цеха с мостовым краном, находящегося в городе Нова-Суль.

Сам зал состоит из сборных элементов. Все здание размером 24 х 45 м и высотой 16 м состоит из повторяемых двухпролетных рам, расположенных через каждые 4,5 м. Колонны имеют опоры в двух направлениях, на которые опираются балки покрытия, подкрановые балки и краевые балки, обеспечивающие опору для плит перекрытий TT.

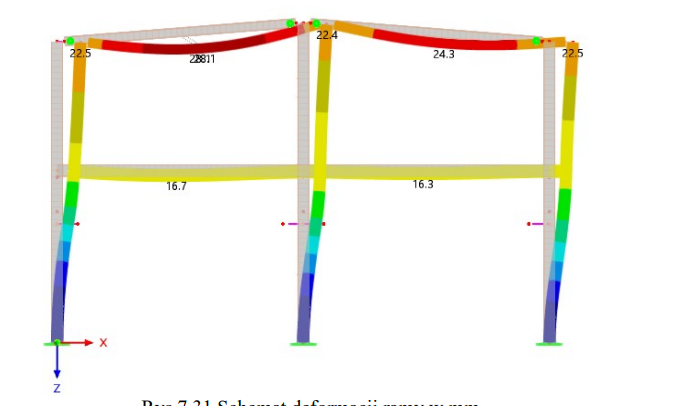

В рамках работы сравнивались нагрузки, а необходимые элементы выбирались из каталогов разных компаний. Затем были выполнены статический и прочный расчет стального прогона, краевых балок, колонны с опорами, а также базы фундамента и ее соединения с колонной. Наконец, были сделаны архитектурные и строительные чертежи здания, а также чертежи крайних балок, колонн с кронштейнами и фундаментов.

Скачивания
Graduation Thesis 000512 | Проект двухнефного производственного цеха с краном
18,71 MB
