Todos os que se interessam por arquitetura e edifícios impressionantes conhecem o novo marco de Hamburgo. A fachada curvada em vidro da Sala de concertos Elbphilharmonie sobe aos céus sobre o respeitável armazém feito com os característicos tijolos vermelhos.
As nuvens deslocam-se, os painéis curvados absorvem a luz e a sala de concertos Elbphilharmonie parece fundir-se com a envolvente. O vidro funde-se com as ondas e as nuvens e, assim que o sol se põe, sobe acima da água como uma linda lona vermelha fogo.
A sala de concertos Elbphilharmonie em Hamburgo, por dentro e por fora, é uma verdadeira maravilha. O design vai ao encontro dos mais elevados requisitos da engenharia e resulta numa estrutura inigualável. Por mais orgulhosos que sejam os habitantes de Hamburgo com a sua sala de concertos Elbphilharmonie, também houve problemas durante a construção. A tendência para a construção de grandes projetos problemáticos na Alemanha também é evidente no maior porto do país.
Os custos de construção planeados mais do que multiplicaram -se e a sua conclusão estava a demorar vários anos. Houve desacordos entre os envolvidos no projeto e até a paragem completa dos trabalhos. No final, valeu a pena? E porque é que estas estruturas únicas causam problemas na Alemanha? Pode descobrir isso e muito mais neste artigo do blog. Boa leitura!
Detalhe da sala de concertos Filarmónica do Elba
Inaugurado em 2017, este edifício impressionante recebe todos os anos milhões de visitantes. O gabinete de arquitetura Herzog & de Meuron não criou apenas um edifício de prestigio, mas também um edifício absolutamente único.

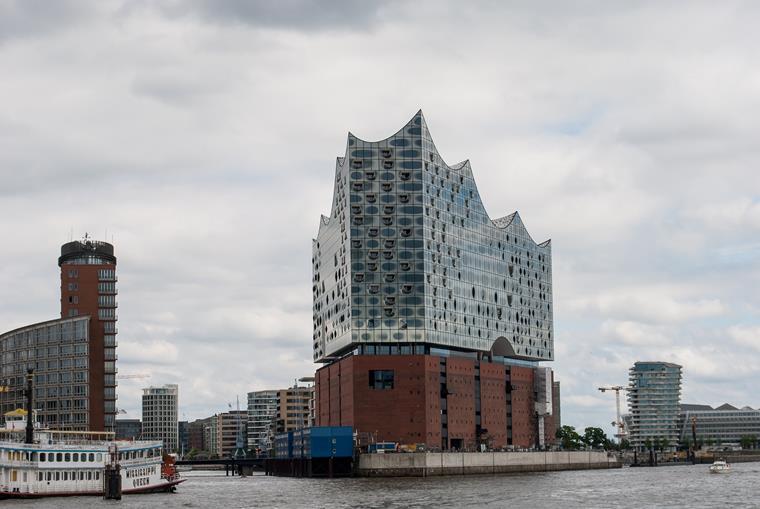

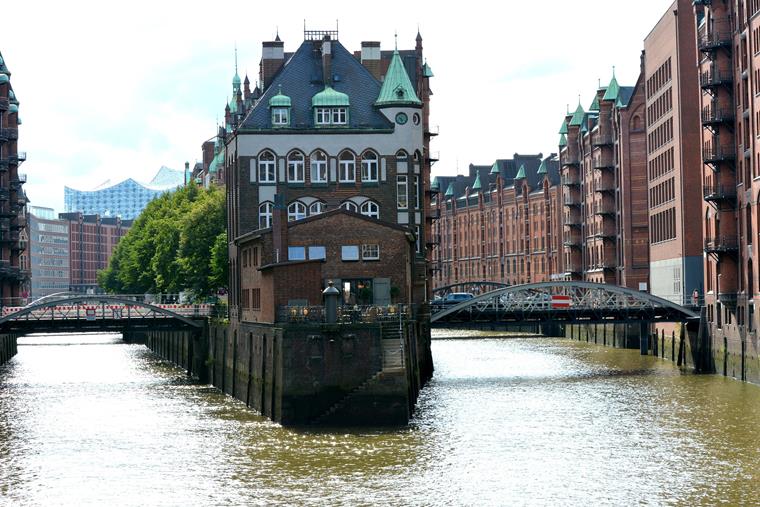

A Elbphilharmonie Hamburg une visualmente o tradicional bairro dos armazéns com a moderna HafenCity. Encontra-se a 110 m acima do nível da água do rio Elba e é agora o símbolo da cidade hanseática.
O edifício é utilizado em áreas muito diferentes. O corpo de vidro contém o coração da Elbphilharmonie , a mais conhecida sala de concertos. Aqui, os 2100 lugares recebem visitantes de todo o mundo e presenteiam-nos com uma acústica incomparável e única no mundo. Existe também um pavilhão menor com capacidade para 550 pessoas.
A partir de 9 de ao 20º O hotel "The Westin Hamburg" está situado na parte este da sala de concertos Elbphilharmonie. 244 quartos com vista direta para o rio Elba, a zona dos armazéns e a moderna cidade de HafenCity. A parte oeste do edifício, localizada no lado do rio Elba, inclui 45 apartamentos exclusivos ocupados pelos próprios.
Na base histórica do antigo armazém , existe uma área de spa para os clientes do hotel com uma área de cerca de 1300 m². Além das salas de conferências e do centro de fitness, existe também uma garagem e uma terceira sala de concertos , o Kaistudio 1, com capacidade para 170 pessoas.

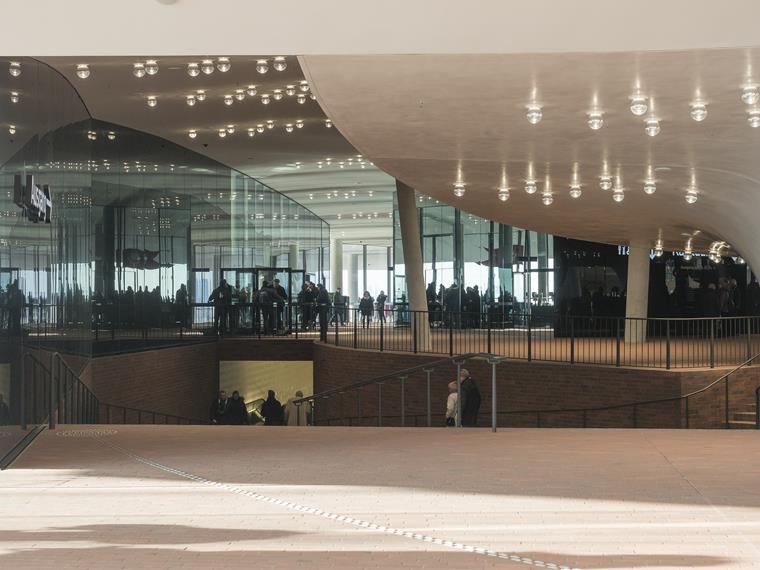

Não é apenas o interior da Sala de concerto Elbphilharmonie em Hamburgo que inspira os visitantes. A fachada de vidro ondulada chama a atenção à distância e a cobertura espetacular encaixa-se perfeitamente no cenário da represa portuária.
Os custos estruturais são tão impressionantes como o aspeto visual. No final, o orçamento planeado de 77 milhões de euros foi mais do que dez vezes aumentada: ligeiramente abaixo dos 870 milhões de euros. E aqui já podemos ver um dos grandes pontos de discórdia que tornou este projeto de construção de grandes dimensões tão problemático. Mas como é que isso surgiu?
Fases do projeto Elbphilharmonie
Para apresentar da forma mais clara possível todos os detalhes interessantes sobre a construção da Sala de concerto Elbphilharmonie , vamos analisar em conjunto as fases de construção individuais. Desde a conceção até à conclusão e abertura do edifício.
Sala de concertos Filarmónica do Elba
A ideia de criar uma sala de concertos espetacular surgiu no início dos anos 2000. Em nome da cidade de Hamburgo, foi anunciado um concurso de arquitetura para a construção de um novo marco para a cidade hanseática.
Este projeto foi algo de muito especial. O objetivo era criar uma sala de concertos com um hotel que se adaptasse bem à área da HafenCity e pudesse ser integrado perfeitamente no projeto de grande escala da HafenCity. Um corpo de vidro com uma cobertura ondulada e uma fachada com padrões únicos foram construídos no topo do histórico armazém Kailse A. Este esboço prevaleceu e o gabinete de arquitetura suíço Herzog & de Meuron acabou por ganhar.
Preparação para a construção da sala de concertos Filarmónica do Elba
A localização da sala de concertos Elbphilharmonie foi determinada pela ponta do Kaisperre A em HafenCity. Agora, era importante integrar este edifício histórico de armazenamento de tijolos no conceito geral. Antigamente, era aqui armazenado produtos como cacoa, chá e tabaco. Agora, era necessário estripar o edifício por completo.
A fundação foi reforçada para que o sótão pudesse suportar o corpo de vidro como base. Análises preliminares do solo mostram que o armazém A tinha originalmente uma fundação de estacas de madeira. Para o efeito, foram utilizadas estacas de betão armado adicionais com o intuito de aumentar a capacidade de carga.
Também foram colocadas microestacas em locais problemáticos para transferir especificamente as cargas para o solo estrutural. Para reforçar ainda mais a laje de piso, foram utilizados apoios e armaduras em betão. Deste modo, pode ser assegurado que a Filarmónica do Elba está assente em solo sólido.
Também é interessante notar que em todos os trabalhos de armadura foi utilizado um sistema de elevação hidráulica. Isto permitiu levantar ligeiramente o cais e estabilizá-lo até os trabalhos estarem concluídos.
Detalhes dos trabalhos na Sala de concertos Elbphilharmonie
O design actual do corpo de vidro foi revisto diversas vezes. Finalmente, a decisão recaiu sobre uma fachada de vidro única e a distinta cobertura ondulada. No entanto, a Elbphilharmonie não foi apenas algo de muito especial a nível exterior. Todo o conceito do edifício foi calculado ao detalhe , também em termos de sustentabilidade. Por isso, a Elbphilharmonie recebeu até o certificado "Gold" da Associação Alemã de Construção sustentável (DGNB).
O pavilhão principal e a sua pele clara

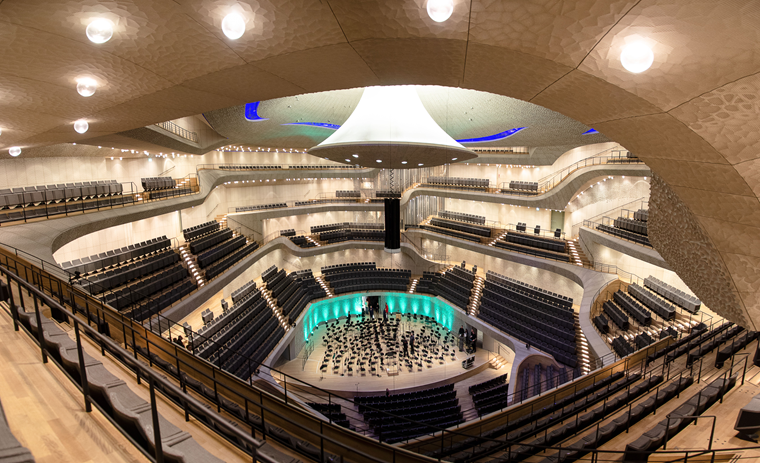

Podemos encontrar uma das maiores inovações no interior do edifício. A "Pavilhão principal" é o coração de toda a sala de concertos. Aqui, a acústica tocou, sem dúvida, o primeiro violino. Com base no Princípio da Vinha , foi criada uma verdadeira proeza técnica.
A sala de concertos Elbphilharmonie foi construída sobre uma depressão em betão especial e ainda hoje tem o título de sala de concertos mais funda do mundo. Contraventamentos elásticos especiais asseguram o desacoplamento acústico do "pavilhão flutuante". Um total de 342 pacotes de molas em aço na parte inferior e 34 na zona da cobertura asseguram o amortecimento das vibrações externas (por exemplo, da HafenCity).
No entanto, durante o horário de concertos , muitos visitantes da HafenCity passam pela praça diretamente por cima do pavilhão. A prioridade é garantir uma acústica perfeita para cada um dos 2100 visitantes dos concertos na Elbphilharmonie.
Além disso, o salão principal está equipado com uma cortina acústica com uma área de 600 m². Se necessário, o nível de limite pode ser reduzido para ajustar a acústica. Até a altura dos banzos individuais pode ser ajustada individualmente.
Uma novidade a nível mundial na Elbphilharmonie é a "pele branca". Esta está situada no teto do salão principal e, vista por baixo, assemelha-se a inúmeras escalas de pequenos peixos. Trata-se de um revestimento de 6000 m², constituído por 10 000 placas de fibra de gesso que foram fresadas individualmente para evitar possíveis ecos em todos os cantos do pavilhão. Para este projeto, o gabinete de acústica japonês Yasuhisa Toyota foi contratado.
Ondas vivas na fachada de vidro da sala de concertos Elbphilharmonie

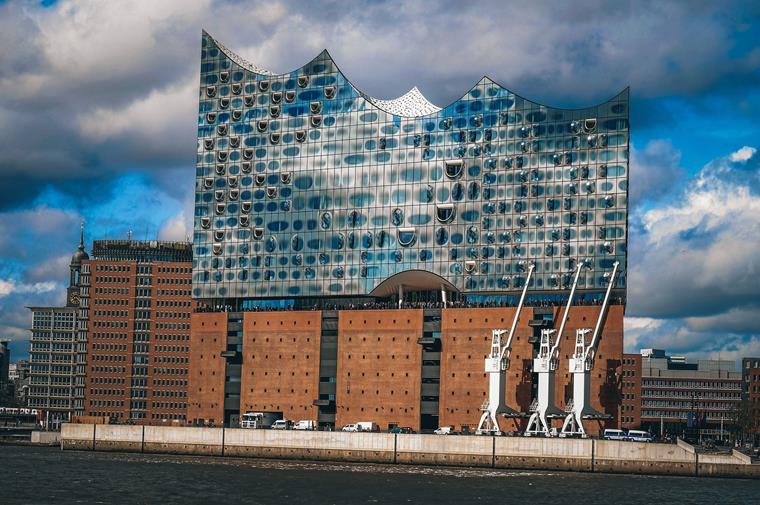

A fachada da sala de concertos Elbphilharmonie constituiu um verdadeiro desafio. O design ondulado deve proporcionar uma aparência dinâmica e orgânica e fazer lembrar as águas do rio Elba. Afinal de contas, Hamburgo está estreitamente ligada a esta característica costeira.
Dependendo da incidência de luz e da cobertura de nuvens, o gigante de vidro pode quase desaparecer devido aos efeitos da reflexão. Para obter este efeito, o gabinete de engenharia responsável, Werner Sobek , dimensionou uma fachada de vidro de camada única utilizando o método de construção por elementos.
A viabilidade técnica foi um grande desafio para o planeamento estrutural. Cada um dos painéis de vidro que deveriam ser inseridos na estrutura de aço da sala de concertos Elbphilharmonie teve de ser formado individualmente. Resultado: Mais de 1100 objetos únicos, alguns com até 4 m de largura e 5 m de altura. Apenas um dos painéis de vidro custou cerca de 72 000 euros.
Cada placa foi adicionalmente impressa com inúmeros pontos de Basalto cinzento e pontos refletivos de Chrome. Isto assegurou a igualdade de privacidade e proteção solar. A fachada da Elbphilharmonie reflete cerca de 25% do calor radiado. A luz do dia atinge o interior e ao mesmo tempo permite uma vista – diretamente sobre o rio Elba, a HafenCity e a zona histórica dos armazéns.
A fachada da Elbphilharmonie está sempre linda. O que é particularmente impressionante, no entanto, é a mudança de cor ao por do sol , que é quando a forma única dos painéis de vidro se destaca. Toda a fachada está iluminada a partir do interior em vermelho fogo . um tema frequentemente utilizado para fotografias.

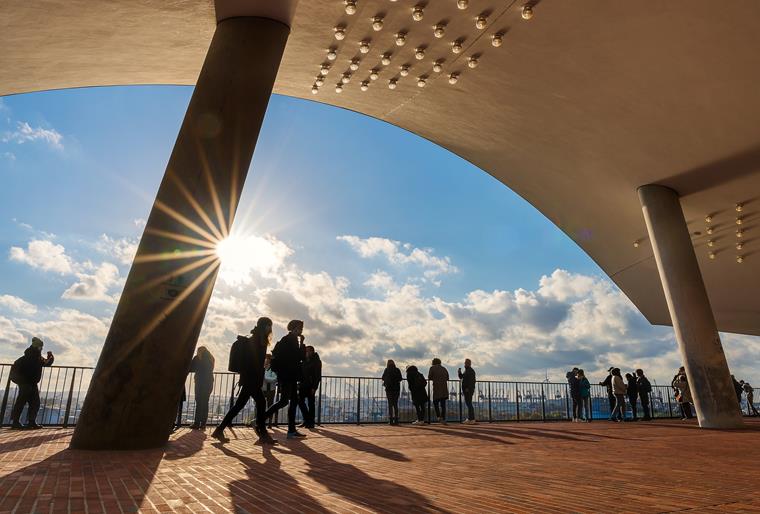

A propósito: Pretendendo visitar a Sala de concerto Elbphilharmonie, tem acesso gratuito à praça. Trata-se de uma junta larga a uma altura de 37 metros, onde o armazém do cais se funde com o corpo de vidro. Daí, os visitantes podem desfrutar de uma vista panorâmica de 360 graus diretamente sobre o porto e a cidade. Definitivamente, vale a pena uma visita!
Problemas com a construção da sala de concertos Elbphilharmonie
Uma coisa é certa: A Elbphilharmonie continua a ser uma das estruturas mais impressionantes de sempre. Os habitantes de Hamburgo têm orgulho no seu marco, mas nem tudo correu como planeado. E, neste meio tempo, a boa vontade dos habitantes da cidade para a sua Elphi estava no limite.
Sala de concertos Filarmónica do Elba: mais complicada do que o esperado

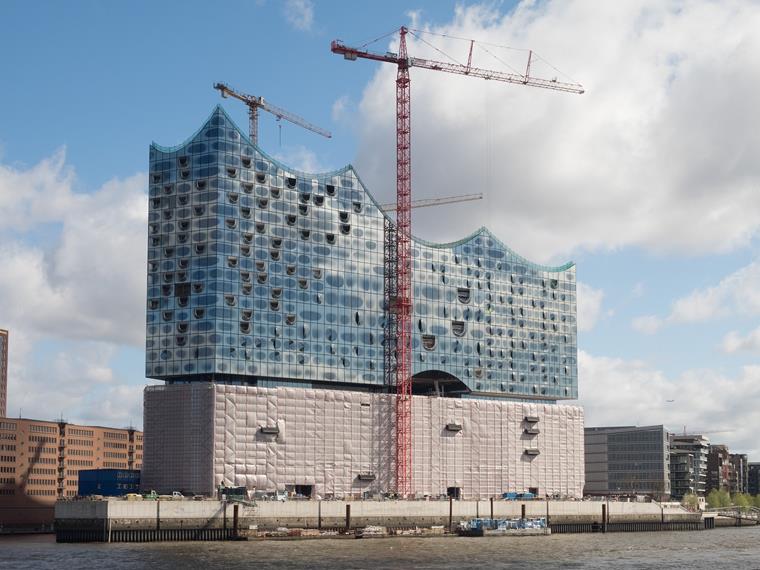

Quando a construção começou em 2007, rapidamente ficou claro que os desafios técnicos tinham sido considerados, mas claramente subestimados. Simplesmente não havia um edifício como a Filarmónica do Elba.
Durante a fase de construção da sala de concertos Elbphilharmonie, foram já efetuadas alterações arquitetónicas. Por isso , foi necessário realizar novos cálculos. cada uma das cerca de 300 secções técnicas tem o seu próprio plano 2D , desde a estrutura de vidro à instalação da fachada, assim como ao sistema elétrico.
Assim que uma dessas empresas alterou os seus planos para a sala de concertos Elbphilharmonie, todas as outras foram forçadas a ajustar os seus planos em função disso. E uma vez que isso aconteceu com frequência, houve atrasos no próprio processo de construção.
Em resultado disso, os contratos tiveram de ser prolongados com muito dinheiro e já se pode ver a direção que isso está a levar. A estimativa do orçamento original de 2001 com cerca de 77 milhões de euros não durou muito.
Financiamento da sala de concertos Elbphilharmonie
Durante muito tempo, ignorava- se quem financiava a sala de concertos Elbphilharmonie. Por fim, foi informado da participação da cidade de Hamburgo, assim como de clientes privados. Isso deve causar problemas mais tarde.
Em 2005, os custos de construção estimados ascenderam a, aproximadamente, 114 milhões de euros. No início, surgiram as preocupações, mas cinco anos mais tarde, recebemos as más notícias: Custo total para a construção da Filarmónica de Hamburgo: 800 milhões de euros.
Muitos contribuintes ficaram sem saber o que fazer e os responsáveis colocaram-se sob pressão devido a críticas generalizadas. Em resposta, a cidade exibe ao público um modelo da sala de concertos Elbphilharmonie , constituída por mais de 20 000 blocos de grampeamento, para mostrar a complexidade deste projeto de construção.
A construção da sala de concertos Elbphilharmonie foi até mesmo suspensa, enquanto a cidade de Hamburgo estava a tentar ajustar diálogo com arquitetos, empreiteiros e, especialmente, com clientes particulares. Infelizmente, não foi possível chegar a um acordo sobre a questão dos custos adicionais , pelo que as partes recorreram a tribunal.
Após prolongadas tratativas, chegou-se a um acordo sobre os custos adicionais e a construção prosseguiu. Em janeiro de 2017, chegou o momento e foi inaugurada a Filarmónica de Hamburgo.
Conclusão da Elbphilharmonie Hamburgo
Resta uma questão: Como é que as partes envolvidas puderam ter calculado mal no início? A resposta a esta questão é tão reveladora como é simples. A sala de concertos Elbphilharmonie foi, desde o início, um projeto de construção muito complexo. A integração de uma sala de concertos moderna numa estrutura já existente representou um desafio sem precedentes.
Além disso, a localização do estaleiro de obras não era exatamente a ideal: à direita na água. A maioria dos problemas foi causada pelas alterações das estruturas individuais na Sala de concerto Elbphilharmonie, especialmente pelos arquitetos após o início da construção.
A exequibilidade de características individuais, tais como os painéis de vidro únicos da fachada, foi estimada de forma completamente incorreta. Contudo, um projeto como o Elbphilharmonie de Hamburgo ainda não tinha sido implementado e os cálculos – em termos de material, tempo e complexidade – ficaram muito abaixo da realidade.
Além disso, houve flutuações económicas , como é habitual num projeto de longo prazo. O aumento dos custos de materiais e mão de obra é difícil de prever para um longo período de tempo. O envolvimento significativo dos arquitetos e do gabinete de engenharia permitiu a inclusão de parceiros de projetos experientes na Elbphilharmonie, mas os projetos de construção inovadores, em certa medida, são sempre imprevisíveis.
Tal como vemos noutros grandes projetos de construção na Alemanha , por exemplo, o aeroporto de Berlim ou o Estugarda 21, a indústria da construção em geral está mais do que disposta a assumir determinados riscos. Especialmente quando se trata do tempo de construção e dos custos envolvidos.
Por um lado, são criadas estruturas fascinantes e únicas, como a Sala de concerto Elbphilharmonie de Hamburgo, por outro lado, um planeamento realista que seria definitivamente desejável. Para realizar projetos de construção tão grandes de forma atempada, em segurança e dentro dos custos planeados, a indústria da construção tem, finalmente, de dar um passo em frente.
Já falamos frequentemente no nosso blog sobre as medidas necessárias para os projetos de construção bem-sucedidos: Transparência entre nós e, muito mais importante, trabalho em equipa. O planeamento conjunto orientado digitalmente por todas as partes envolvidas poupa esforços, tempo e custos. Isto se o planeamento estiver completamente concluído antes de a construção começar. Graças ao BIM, isso já é possível, basta ser implementado.
