Tutti coloro che sono interessati all'architettura e agli edifici imponenti conoscono il nuovo punto di riferimento di Amburgo. La facciata curva in vetro della sala da concerto Elbphilharmonie si erge abbagliante nel cielo sopra il venerabile magazzino realizzato con i caratteristici mattoni rossi di clinker.
Le nuvole si muovono, i vetri curvi assorbono la luce e la sala da concerto Elbphilharmonie sembra diventare tutt'uno con l'ambiente circostante. Il vetro si fonde con le onde e le nuvole, quindi si alza sopra l'acqua come una bellissima tela rosso fuoco una volta che il sole tramonta.
La sala da concerto Elbphilharmonie ad Amburgo, in Germania, è una vera meraviglia dentro e fuori. Il design incontra la più alta abilità ingegneristica e crea una struttura che non è seconda a nessuno. Per quanto gli abitanti di Amburgo siano orgogliosi della loro sala da concerto Elbphilharmonie oggi, ci sono stati problemi anche durante la costruzione. La tendenza dei grandi progetti di costruzione problematici in Germania è evidente anche nel porto marittimo più grande della Germania.
I costi di costruzione pianificati sono aumentati di oltre dieci volte e il completamento ha richiesto diversi anni. Ci sono state controversie tra le persone coinvolte nel progetto e persino un arresto completo della costruzione. Alla fine ne è valsa la pena? E perché strutture così uniche continuano a causare problemi in Germania? Puoi scoprire questo e altro in questo post del blog. Buona lettura!
Particolare della sala concerti Elbphilharmonie
Inaugurato nel 2017, questo imponente edificio accoglie milioni di visitatori ogni anno. Lo studio di architettura Herzog & de Meuron ha creato qui non solo un edificio prestigioso, ma assolutamente unico.

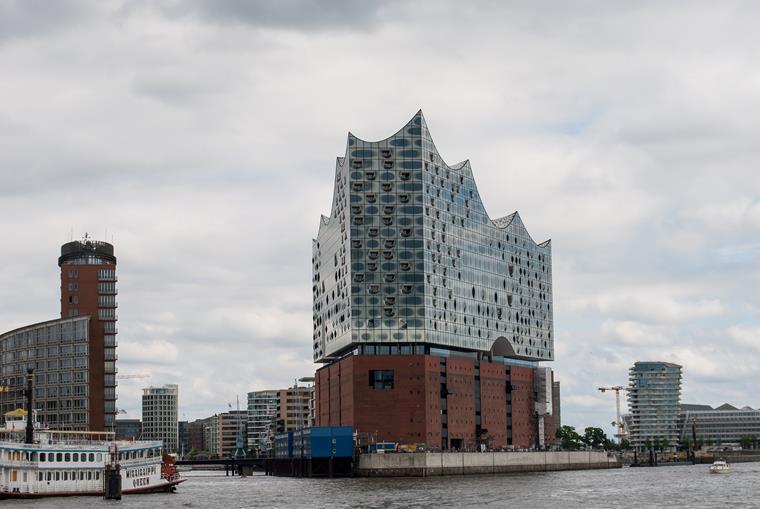

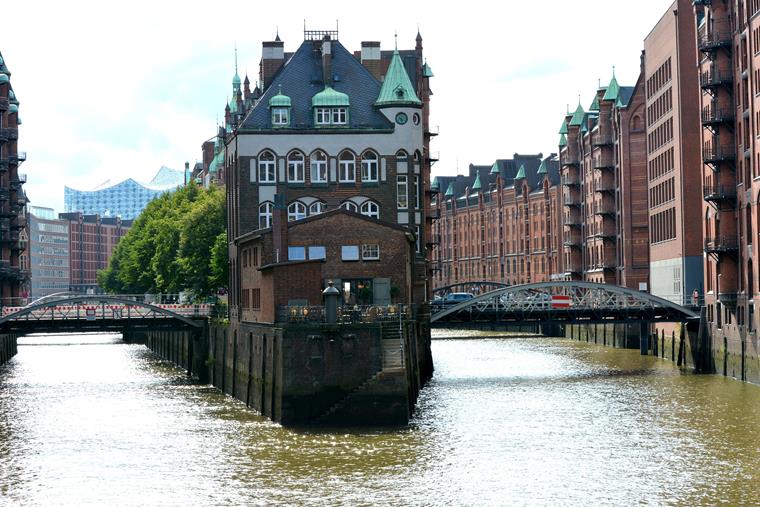

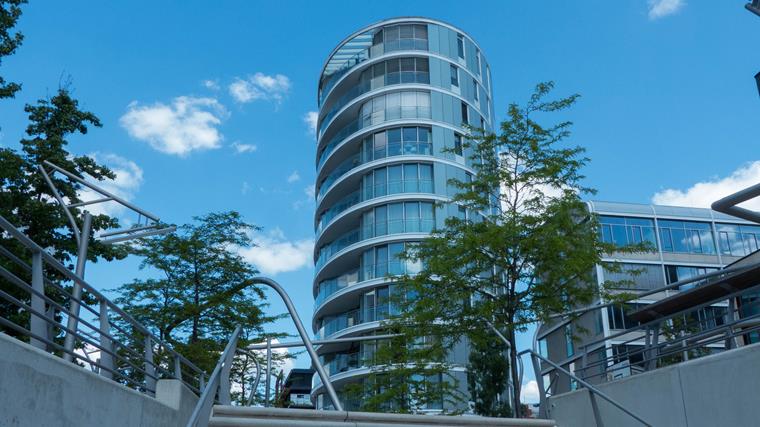

L' Elbphilharmonie Hamburg collega visivamente il tradizionale quartiere dei magazzini con la moderna HafenCity. Si erge a ben 100 m sopra il livello dell'acqua dell'Elba ed è ora il simbolo della città anseatica.
L'edificio è utilizzato in aree molto diverse. Il corpo di vetro contiene il cuore della Elbphilharmonie, la famosa grande sala da concerto. Qui, 2.100 posti a sedere accolgono visitatori da tutto il mondo e li coccolano con un'acustica incomparabile che è unica al mondo. C'è anche una sala più piccola per 550 persone.
Dal 9 al 20 L'hotel "The Westin Hamburg" si trova nella parte est della sala concerti Elbphilharmonie. 244 camere offrono una vista diretta sull'Elba, sul distretto dei magazzini e sulla moderna HafenCity. La parte occidentale dell'edificio, situata sul lato dell'Elba, comprende 45 appartamenti di proprietà esclusiva.
Nella base storica, l' ex magazzino , si trova un'area termale per gli ospiti dell'hotel su una superficie di circa 1300 m². Oltre alle sale conferenze e all'area fitness, c'è anche un parcheggio e la terza sala da concerto , Kaistudio 1, che può ospitare fino a 170 persone.
Non è solo all'interno dell'Elbphilharmonie di Amburgo che ispira i visitatori. La facciata in vetro ondulato attira l' attenzione da lontano e la copertura dalla forma spettacolare si inserisce perfettamente nell'ambientazione del bacino portuale.
I costi strutturali sono impressionanti quanto l'aspetto visivo. Alla fine, il budget previsto di 77 milioni di euro è stato più che decuplicato: poco meno di 870 milioni di euro. E qui vediamo già uno dei grandi punti di contesa che ha reso questo progetto di costruzione su larga scala così problematico. Ma come è successo?
Fasi del progetto Elbphilharmonie
Per presentarti tutti i dettagli interessanti sulla costruzione dell'Elbphilharmonie nel modo più chiaro possibile, esamineremo insieme le singole fasi di costruzione. Cominciando con il concepimento e terminando con il completamento e l'apertura.
Sala concerti Elbphilharmonie
L'idea per una spettacolare sala da concerto è nata nei primi anni 2000. Per conto della città di Amburgo, è stato indetto un concorso di architettura per creare un nuovo punto di riferimento per la città anseatica.
Questo incarico è stato qualcosa di molto speciale. L'obiettivo era quello di creare una sala da concerto con un hotel che si adattasse bene all'area di HafenCity e potesse essere perfettamente integrato nel progetto su larga scala di HafenCity. Un corpo di vetro con una copertura ondulata e una facciata dal design unico , costruito sulla sommità dello storico magazzino Kailse A. Questo schizzo ha prevalso e alla fine ha vinto lo studio di architettura svizzero di Herzog & de Meuron.
Primi preparativi per la costruzione della sala da concerto Elbphilharmonie
La posizione della sala da concerto Elbphilharmonie è stata determinata dalla punta di Kaisperre A ad HafenCity. Ora, era importante integrare questo edificio storico in mattoni nel concetto generale. Qui venivano immagazzinate merci come il cacao, il tè e il tabacco. Ora, è stato necessario sventrare completamente l'edificio.
La fondazione è stata rinforzata in modo che l'attico potesse sostenere in modo affidabile il corpo di vetro come base. Le analisi preliminari del terreno mostrano che il magazzino di stoccaggio A aveva originariamente una fondazione su pali di legno. Ulteriori pali in cemento armato sono stati utilizzati per aumentare la capacità portante.
I micropali sono stati posizionati anche in punti problematici al fine di trasferire in modo specifico i carichi al terreno portante. Ulteriori supporti in calcestruzzo e armature sono stati utilizzati per rinforzare ulteriormente la soletta. Pertanto, è possibile garantire che l'Elbphilharmonie sia su un terreno solido.
È anche interessante notare che durante i lavori di armatura è stato utilizzato un sistema di sollevamento idraulico. Questo ha sollevato leggermente l'intera banchina e l'ha stabilizzata fino al completamento dei lavori.
Lavori di dettaglio della sala concerti Elbphilharmonie
Il progetto attuale del corpo di vetro è stato rivisto più volte. Infine, la decisione è stata presa a favore di una facciata in vetro unica e della caratteristica copertura ondulata. Tuttavia, l'Elbphilharmonie non era solo qualcosa di molto speciale dall'esterno. L'intero concetto dell'edificio è pensato nei minimi dettagli , anche in termini di sostenibilità. Per questo, l'Elbphilharmonie ha persino ricevuto il certificato "Gold" dal Consiglio tedesco per l'edilizia sostenibile (DGNB).

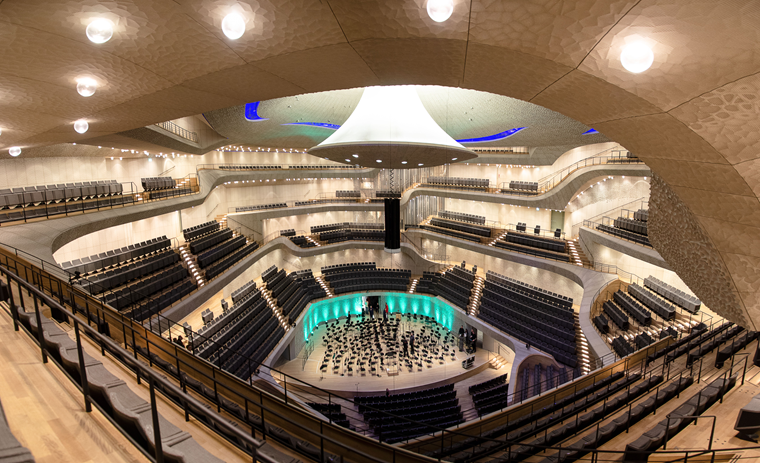

La Sala Grande e la sua pelle bianca
Possiamo trovare una delle più grandi innovazioni all'interno dell'edificio. La "Sala principale" è il cuore dell'intera sala da concerto. Qui, l'acustica ha senza dubbio suonato il primo violino. Basato sul principio del vigneto , è stata creata una vera impresa tecnica.
La sala da concerto Elbphilharmonie è stata costruita su uno speciale trogolo di cemento e fino ad oggi porta il titolo di sala da concerto più profonda del mondo. Speciali supporti elastici garantiscono il disaccoppiamento acustico del "capannone galleggiante". Un totale di 342 pacchetti di molle in acciaio nella parte inferiore e 34 nella zona del tetto assicurano che le vibrazioni dall'esterno (ad esempio, da HafenCity) siano smorzate.
Tuttavia, durante gli orari dei concerti, le masse di visitatori di HafenCity passano davanti alla piazza pubblica direttamente sopra la sala grande. La priorità è garantire un'acustica perfetta per ciascuno dei 2.100 visitatori dei concerti nell'Elbphilharmonie.
Inoltre, la Great Hall ha una tenda acustica con una superficie di 600 m². Questo può essere abbassato se necessario per regolare l'acustica. Anche l'altezza di ogni singolo sedile è regolabile individualmente.
Una novità mondiale nell'Elbphilharmonie è la "pelle bianca". Questo si trova sul soffitto della Sala Grande e ricorda innumerevoli piccole squame di pesce dal basso. Si tratta di un rivestimento di 6.000 m² costituito da 10.000 fogli di fibra di gesso che vengono fresati individualmente per evitare possibili echi in ogni angolo del capannone. L'acustico giapponese Yasuhisa Toyota è stato incaricato di questo progetto.

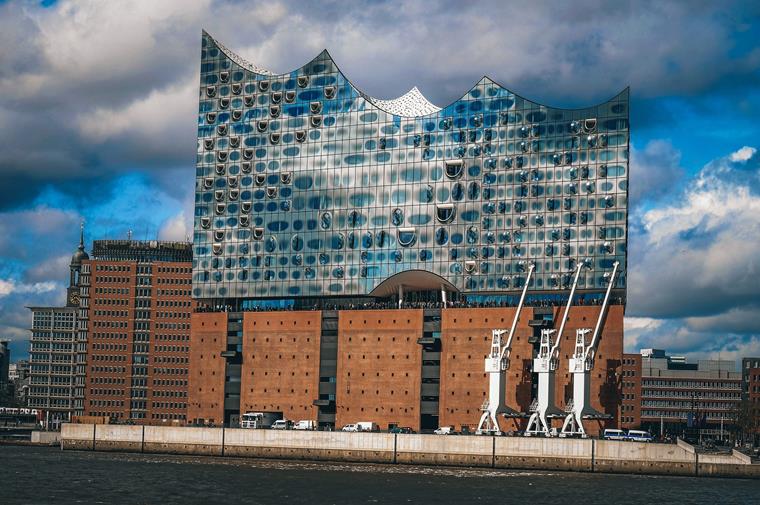

Onde viventi sulla facciata in vetro della sala da concerto Elbphilharmonie
La facciata della sala concerti Elbphilharmonie ha rappresentato una vera sfida. Il disegno ondulato dovrebbe fornire un aspetto dinamico e organico e ricordare l' acqua dell'Elba. Dopotutto, Amburgo è strettamente collegata a questo carattere costiero.
A seconda dell'incidenza della luce e della copertura nuvolosa, il gigante di vetro può quasi scomparire a causa dei riflessi. Per ottenere questo effetto, lo studio di ingegneria responsabile, Werner Sobek , ha progettato una facciata in vetro monostrato utilizzando il metodo di costruzione degli elementi.
La fattibilità tecnica è stata una sfida importante per la progettazione strutturale. Ciascuna delle lastre di vetro, che doveva essere inserita nel telaio in acciaio della sala da concerto Elbphilharmonie, doveva essere formata individualmente. Il risultato: Oltre 1.100 oggetti unici, alcuni dei quali fino a 4 m di larghezza e 5 m di altezza. Una delle sole lastre di vetro costava circa 72.000 €.
Ogni piastra è stata inoltre stampata con innumerevoli punti di colore grigio basalto e Chrome riflettente. Ciò ha garantito la stessa privacy e protezione solare. La facciata dell'Elbphilharmonie riflette un buon 25% del calore irradiato. La luce del giorno raggiunge l'interno e, allo stesso tempo, è possibile guardare direttamente l'Elba, HafenCity e lo storico quartiere dei magazzini.
La facciata dell'Elbphilharmonie è sempre bellissima. Ciò che è particolarmente impressionante, tuttavia, è il cambiamento di colore al tramonto , quando la forma unica dei pannelli di vetro prende il sopravvento. L'intera facciata è illuminata in rosso fuoco dall'interno : un soggetto popolare per le foto.

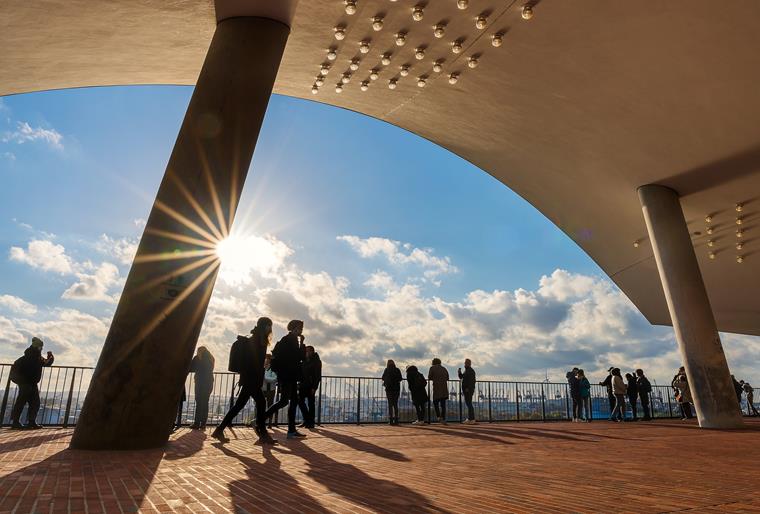

A proposito, Se vuoi visitare l'Elbphilharmonie durante un'escursione, hai libero accesso alla Plaza. Si tratta dell'ampio giunto in cui il magazzino della banchina si fonde con il corpo di vetro ad un'altezza di 37 m. Da lì, i visitatori possono godere di una vista panoramica a 360 gradi direttamente sul porto e sulla città. Merita sicuramente una visita!
Problemi con la costruzione della sala da concerto Elbphilharmonie
Una cosa è certa: L'Elbphilharmonie rimane uno degli edifici più impressionanti di sempre. Gli abitanti di Amburgo sono orgogliosi del loro punto di riferimento, ma non tutto è andato come previsto. E nel frattempo, la buona volontà dei cittadini per i loro Elfi era al limite.
Sala concerti Elbphilharmonie: più complicata del previsto
Quando la costruzione è iniziata nel 2007, è diventato subito chiaro che le sfide tecniche erano state prese in considerazione, ma chiaramente sottovalutate. Semplicemente non esisteva un edificio come l'Elbphilharmonie.
Le modifiche architettoniche sono state già apportate durante la fase di costruzione della sala da concerto Elbphilharmonie. Pertanto, sono stati necessari nuovi calcoli. Inoltre, ciascuna delle circa 300 sezioni tecniche aveva le sue planimetrie 2D , dalla costruzione in vetro all'installazione della facciata e all'impianto elettrico.
Non appena uno di questi negozi ha cambiato i suoi piani per la sala da concerto Elbphilharmonie, tutti gli altri sono stati costretti ad adattare i loro piani in base a questo. E poiché ciò accadeva abbastanza spesso, ci sono stati ritardi nel processo di costruzione vero e proprio.
Di conseguenza, i contratti hanno dovuto essere prorogati con un sacco di soldi e puoi già vedere la direzione che sta portando questo. La stima del budget originale del 2001 con circa 77 milioni di € non è durata a lungo.
Finanziamento della sala concerti Elbphilharmonie
Per molto tempo, non si sapeva nemmeno chi avrebbe finanziato la sala da concerto Elbphilharmonie. Infine, è stata annunciata la partecipazione della città di Amburgo e di investitori privati. Questo dovrebbe portare a problemi in seguito.
Nel 2005, i costi di costruzione stimati sono aumentati a circa 114 milioni di euro. Le preoccupazioni iniziali sono state espresse, ma altri cinque anni dopo, è arrivata la cattiva notizia: Costo totale di circa 800 milioni di euro per il completamento dell'Elbphilharmonie Hamburg.
Molti contribuenti sono rimasti bloccati in gola a causa di questa somma e le diffuse critiche pubbliche hanno messo sotto pressione i responsabili. In risposta, la città ha mostrato pubblicamente un modello della sala da concerto Elbphilharmonie , composto da oltre 20.000 blocchi di bloccaggio, per mostrare la complessità di questo progetto di costruzione.
C'è stata anche una completa interruzione della costruzione della sala da concerto Elbphilharmonie , mentre la città di Amburgo stava successivamente cercando di negoziare con gli architetti, gli imprenditori edili e soprattutto con gli investitori privati. Sfortunatamente, non è stato possibile raggiungere un rapido accordo sull'assunzione dei costi aggiuntivi , quindi le parti sono andate in tribunale.
Dopo un arbitrato e lunghe trattative, è stato raggiunto un accordo su come finanziare eventuali costi aggiuntivi e la costruzione è continuata. Nel gennaio 2017, è giunto il momento e l' Elbphilharmonie Hamburg ha aperto.
Conclusione sull'Elbphilharmonie Hamburg
Rimane una domanda: In che modo le parti coinvolte hanno potuto calcolare male all'inizio? La risposta è tanto rivelatrice quanto semplice. La sala da concerto Elbphilharmonie è stata un progetto di costruzione molto complesso sin dall'inizio. L'integrazione di una moderna sala da concerto in una struttura esistente ha rappresentato una sfida senza precedenti.
Inoltre, la posizione del cantiere non era esattamente ideale: proprio sull'acqua. La maggior parte dei problemi è stata causata dalle modifiche delle singole strutture dell'Elbphilharmonie, in particolare dagli architetti dopo l'inizio della costruzione.
La fattibilità delle singole caratteristiche, come le lastre di vetro uniche della facciata, è stata valutata in modo completamente errato. Alla fine, un progetto come l'Elbphilharmonie Hamburg non era stato implementato prima e le stime - in termini di materiale, tempo e complessità - erano molto al di sotto della realtà.
Inoltre, ci sono state fluttuazioni economiche , come è normale per un progetto a lungo termine. L'aumento dei costi dei materiali e della manodopera è difficile da prevedere per un lungo periodo di tempo. Con il coinvolgimento significativo degli architetti e dello studio di ingegneria, sono stati coinvolti partner di progetto esperti per l'Elbphilharmonie, ma i progetti di costruzione innovativi rimangono sempre imprevedibili in una certa misura.
Come vediamo in altri grandi progetti di costruzione in Germania , ad esempio l'aeroporto di Berlino o Stoccarda 21, il settore delle costruzioni in generale è più che disposto ad assumersi un certo rischio. Soprattutto quando si tratta di tempi di costruzione e costi.
Da un lato, questo crea strutture affascinanti e uniche, come l'Elbphilharmonie Hamburg, dall'altro, sarebbe sicuramente desiderabile una pianificazione realistica. Al fine di implementare tali grandi progetti di costruzione in modo tempestivo, sicuro ed entro i costi pianificati, il settore delle costruzioni deve finalmente fare un passo avanti.
Abbiamo spesso discusso le misure necessarie per grandi progetti di costruzione di successo nel nostro blog : Trasparenza reciproca e, cosa molto importante, lavoro di squadra. Guidata digitalmente, la pianificazione congiunta di tutte le parti coinvolte consente di risparmiare nervi, tempo e costi. Almeno se la pianificazione è completamente completata prima dell'inizio della costruzione. Grazie al BIM, questo è possibile al giorno d'oggi, deve solo essere implementato.
