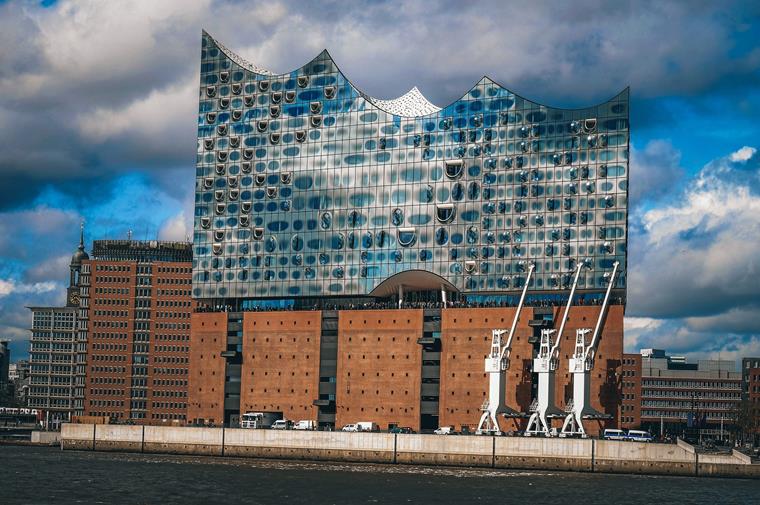

Новая достопримечательность Гамбурга известна всем, кто интересуется архитектурой и впечатляющими зданиями. Изогнутый стеклянный фасад концертного зала Эльбской филармонии ослепительно возвышается над древним складом из характерного красного клинкерного кирпича.
Облака двигаются, изогнутые стекла поглощают свет, и концертный зал Эльбской филармонии, кажется, становится одним целым со своим окружением. Стекло сливается с волнами и облаками, а затем поднимается над поверхностью воды , как прекрасное огнено-красное полотно после захода солнца.
Концертный зал Эльбской филармонии в Гамбурге, Германия, представляет собой настоящее удивление как снаружи, так и внутри. Проектирование соответствует вершинам инженерного мастерства и создает конструкцию, не имеющую себе равных. Несмотря на то, что сегодня жители Гамбурга гордятся своим концертным залом в Эльбской филармонии, во время строительства возникли также некоторые проблемы. Тенденция проблемных крупных строительных проектов в Германии очевидна также в ее крупнейшем морском порту.
Запланированные затраты на строительство увеличились более чем в десять раз , а завершение строительства заняло несколько лет. Часто возникали разногласия между участниками проекта и даже полная остановка строительства. В конце концов, оно того стоило? И почему в Германии такие уникальные сооружения вызывают проблемы? Это и многое другое вы можете узнать в этом сообщении в блоге. Приятного чтения!
Деталь концертного зала Эльбской филармонии
Это впечатляющее здание, открытое в 2017 году, принимает тысячи посетителей каждый год. Архитектурное бюро Herzog & de Meuron создало здесь не только престижное, но и совершенно уникальное здание.

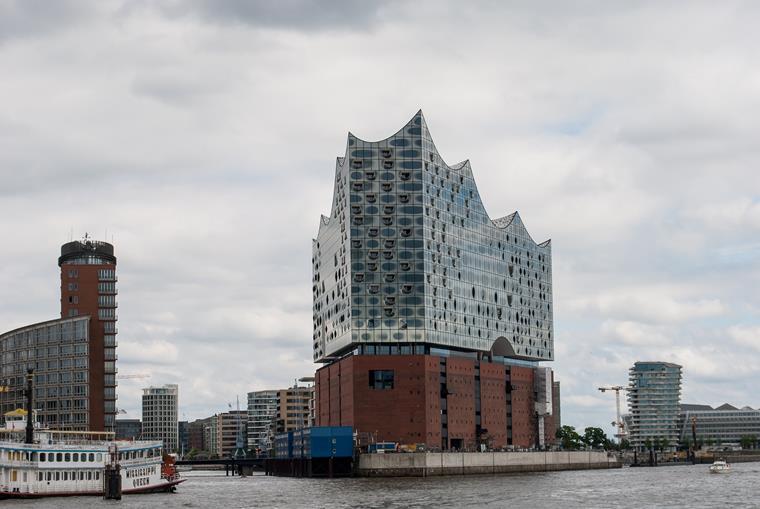

Эльбская филармония Гамбурга визуально соединяет традиционный складской район с современным HafenCity. Она возвышается на 110 м над уровнем воды в Эльбе и теперь является символом ганзейского города.

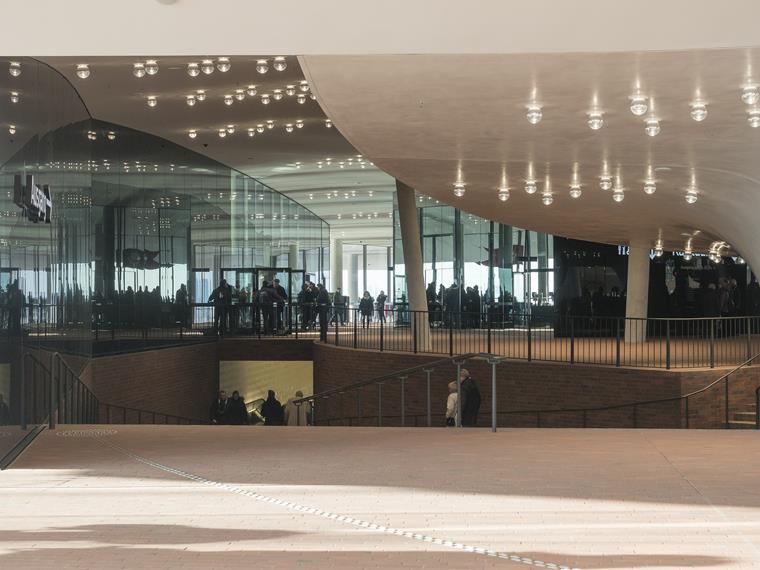

Здание используется в самых разных областях. В стеклянном корпусе затем находится здание Эльбской филармонии - известный большой концертный зал. Здесь 2 100 сидячих мест встречают посетителей со всего мира и балуют их несравненной акустикой , которая не имеет аналогов в мире. Существует также меньший зал, на 550 человек.
От 9 до 20-ой Отель "The Westin Hamburg" располагается в восточной части концертного зала Эльбской филармонии. Из 244 номеров открывается прямой вид на Эльбу, складской район и современный HafenCity. В западной части здания, расположенной на стороне Эльбы, находится 45 эксклюзивных квартир , предназначенных для частных лиц.
В исторической базе, бывшем складе , располагается на площади около 1300 м² также бальнеологический центр. Кроме конференц-залов и тренажерного зала, имеется также гараж и третий концертный зал Kaistudio 1, вмещающий до 170 человек.
Эльбская филармония в Гамбурге вызывает вдохновение не только внутри. волнистый стеклянный фасад приковывает внимание уже издалека, а крыша эффектной формы прекрасно вписывается в обстановку аквапарка.
Стоимость конструкции так же впечатляет, как и ее внешний вид. В конце концов, запланированный бюджет в 77 миллионов евро был увеличен более чем в десять раз: чуть менее 870 миллионов евро. И здесь мы уже видим один из самых больших разногласий , которые сделали этот масштабный строительный проект таким проблематичным. Но как это получилось?
Этапы проекта Эльбская филармония
Чтобы максимально наглядно представить вам все интересные подробности строительства Эльбской филармонии , мы вместе рассмотрим отдельные этапы строительства. Начиная с концепции и заканчивая завершением и вводом в эксплуатацию.
Концертный зал Эльбской филармонии
Идея создания впечатляющего концертного зала , возникла в начале 2000-х годов. Администрацией города Гамбург был объявлен архитектурный конкурс на создание новой достопримечательности в ганзейском городе.
Это задание было для меня чем-то особенным. Цель заключалась в том, чтобы создать концертный зал с гостиницей , которые хорошо вписываются в зону HafenCity и могут быть легко интегрированы в масштабный проект HafenCity. Стеклянное тело с волнистой крышей и фасадом с уникальным шаблоном , возведенное на кровле исторического склада Kailse A. Этот эскиз был выбран верхом, и в итоге выиграло швейцарское архитектурное бюро Herzog & de Meuron.
Начальная подготовка к строительству концертного зала Эльбской филармонии

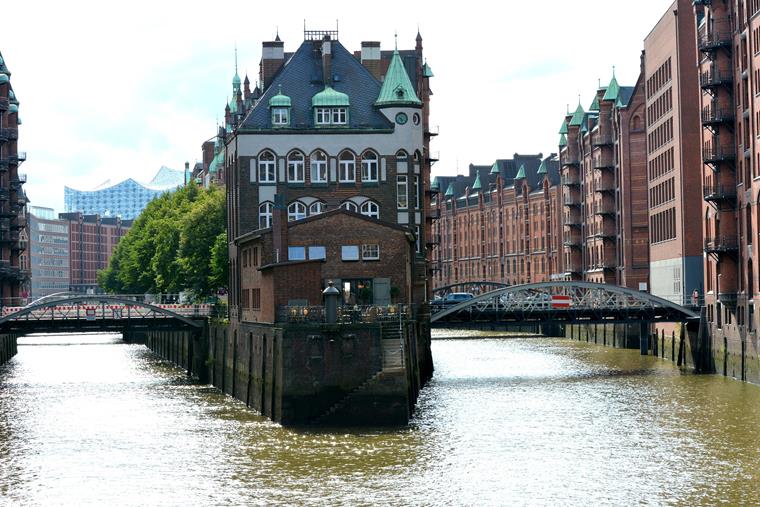

Место концертного зала Эльбской филармонии было определено как оконечность дороги Kaisperre A в ХафенСити. Теперь важно было включить в общую концепцию проекта это историческое кирпичное складское здание. Когда-то здесь хранились такие продукты, как какао, трубы чая и Табакко. Теперь нужно было полностью распотроить здание.
Затем, чтобы мансардный этаж мог надежно поддерживать стеклянное тело в качестве основания, был затем усилен фундамент здания. Предварительный анализ грунта показывает, что фундамент склада А изначально был деревянным свайным фундаментом. Для увеличения несущей способности конструкции, были применены также дополнительные железобетонные сваи.
В проблемных местах были дополнительно установлены микросваи для передачи нагрузок на несущий грунт. Для дополнительного усиления плиты перекрытия были применены дополнительные железобетонные опоры и арматура. Таким образом можно было обеспечить устойчивость Эльбской филармонии.
Интересно отметить, что при всех работах по армированию использовалась гидравлическая подъемная система. Благодаря тому удалось немного приподнять конструкцию причала и затем стабилизировать ее до завершения работ.
Детальная работа над концертным залом Эльбской филармонии
Сам расчет стеклянного тела пересматривался несколько раз. Наконец было принято решение в пользу уникального стеклянного фасада и характерной волнистой кровли. Однако Эльбская филармония была чем-то особенным не только снаружи. Вся концепция здания продумана до деталей , в том числе с точки зрения устойчивости. За которое Эльбская филармония получила даже «Золотой» сертификат Немецкого совета по устойчивому строительству (DGNB).

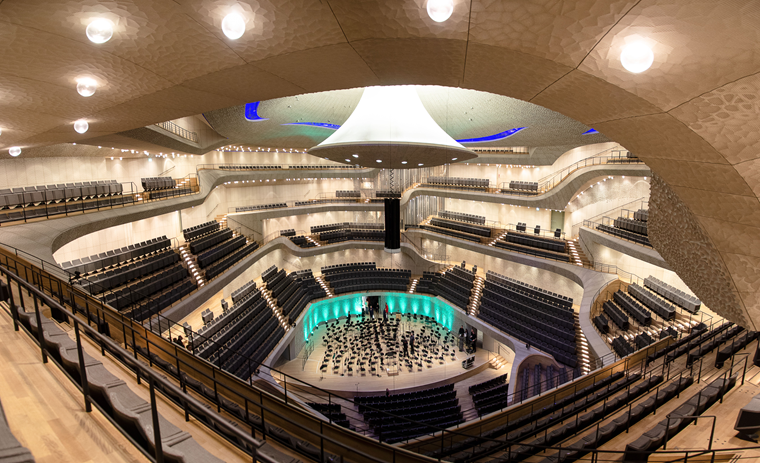

Большой зал и его белая обшивка
Внутри здания мы найдём одно из самых больших нововведений. «Главный зал» - это ядро всего концертного зала. И здесь акустика, несомненно, сыграла решающую роль. Этот технический подвиг был основан на принципе виноградника.
Концертный зал Эльбской филармонии был построен на специальном бетонном желобе и по сей день носит название самого глубокого концертного зала в мире. Специальные упругие опоры обеспечивают акустическую развязку «плавающего зала». Затухание колебаний извне (например, от HafenCity) затем обеспечивает 342 пакета стальных пружин в нижней части башни и 34 в области кровли.
Тем не менее, во время концертов множество посетителей HafenCity проходят через площадь прямо над большим залом. Приоритетной задачей является обеспечение идеальной акустики на каждом из 2 100 посетителей концертов в Эльбской филармонии.
Кроме того, в Большом зале имеется также акустический завес площадью 200 м². При необходимости ее можно уменьшить для настройки акустики. Регулировка высоты каждого отдельного сидения.
Новшеством в мире является Эльбская филармония, причем с отделкой из «белой кожи». которая находится на потолке большого зала и снизу напоминает собой бесчисленные чешуйчатые черепахи. Речь идет о облицовке, состоящей из 10 000 листов гипсоволокна, которые отдельно измельчаются для предотвращения возможного эха в каждом углу зала. За разработку которого отвечала японская инженер-акустик Ясухиса Тойота.
«Живые волны» на стеклянном фасаде концертного зала Эльбской филармонии
Проект фасада концертного зала Эльбской филармонии стал довольно сложной задачей. Более того, волнистый дизайн должен придавать зданию динамический и органичный вид и напоминать о водах Эльбы. Ведь Гамбург тесно связан с этим прибрежным характером.
В зависимости от падения света и облачности, стеклянный гигант может почти исчезнуть из-за отражений. Чтобы достичь такого эффекта, инженерная фирма Werner Sobek спроектировала однослойный стеклянный фасад с помощью метода элементной конструкции.
Техническая осуществимость была главной задачей при проектировании конструкций. Каждая из стеклянных панелей, которые должны были быть вставлены в стальной каркас концертного зала Эльбской филармонии, должна была быть сделана индивидуально. Результат: В ней находится более 1100 уникальных объектов, некоторые из которых могут достигать ширины до 4 м и высоты 5 м. Одна только стеклянная пластина стоила около 72 000 евро.
Каждая пластина была дополнительно покрыта бесчисленными серыми и зеркальными зеркальными точками. Это обеспечило равную приватность и защиту от солнца. Фасад Эльбской филармонии отражает около 25% излучаемого тепла. Дневной свет достигает интерьера, и в то же время можно наблюдать - прямо на Эльбу, ХафенСити и исторический складской район.
Фасад Эльбской филармонии всегда прекрасен. Однако что особенно впечатляет, так это изменение цвета на заходе солнца , когда уникальная форма стеклянных панелей вступает в свои права. Изнутри весь фасад подсвечивается огнено-красным цветом : популярная тема для фотографий.

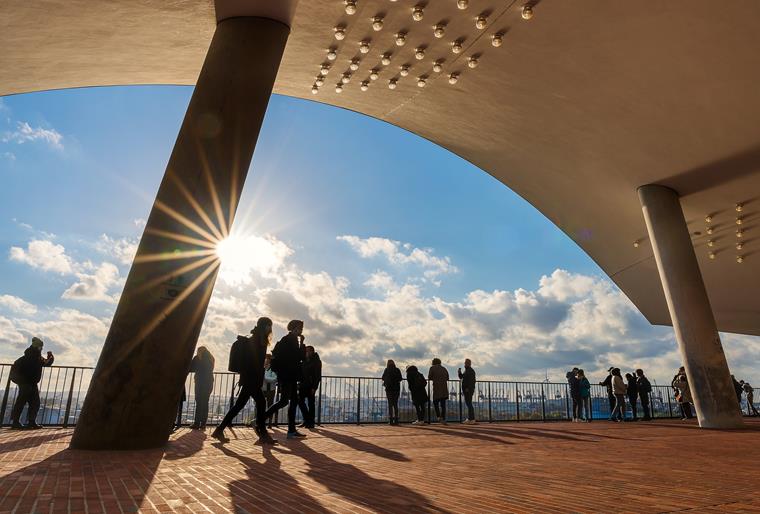

Кстати, Если вы хотите посетить Эльбскую филармонию с экскурсией, у вас есть вход на площадь Плаза. Речь идет о широком стыке, в котором склад причала переходит в стеклянный тело на высоте 37 м. Оттуда посетители могут насладиться 360-градусным панорамным видом прямо на порт и город. Определенно стоит посетить!
Проблемы при строительстве концертного зала Эльбской филармонии
Одно можно сказать точно: Эльбская филармония до сих пор остается одним из самых впечатляющих зданий архитектуры. Жители Гамбурга гордятся своей достопримечательностью, но не всё пошло по плану. А между тем, благожелательное отношение горожен к их Эльфи было на грани.
Концертный зал Эльбской филармонии: сложнее, чем ожидалось
Когда в 2007 году началось строительство моста, сразу стало ясно, что все технические затруднения были учтены, но их оценка была явно недооценена. Потому что такого здания, как Эльбская филармония, просто не было.
Архитектурные изменения были внесены уже во время строительства концертного зала Эльбской филармонии. Поэтому были необходимы новые расчеты. Кроме того, каждая из около 300 технических секций, от стеклянной конструкции фасада до электросистемы, имела собственный двухмерный план.
Как только одно из этих зданий изменило свои планы на концертный зал Эльбской филармонии, все остальные были вынужденные корректировать свои планы. А поскольку это случалось довольно часто, то возникали и задержки в процессе строительства.
В результате пришлось продлить договоры на большую сумму, и мы уже видим, в каком направлении это ведет. Первоначальная оценка сметы на 2001 год в размере около 77 миллионов евро продлилась короткое время.
Финансирование концертного зала Эльбской филармонии
Долгое время даже не было известно, кто профинансирует строительство концертного зала Эльбской филармонии. Наконец, было объявлено, что в проекте принимает участие город Гамбург и частные инвесторы. В дальнейшем это должно привести к проблемам.
в 2005 году сметная стоимость строительства возросла до 114 миллионов евро. Сначала были выражены опасения, но еще через пять лет пришли плохие новости: Общая стоимость завершения строительства Эльбской филармонии в Гамбурге составила около 800 миллионов евро.
Из-за этой суммы у многих НДС горло просто не выдержало, а широкая жёсткая критика со стороны широкой публики потребовала давления на несущих ответственности. В ответ на это, город официально продемонстрировал модель концертного зала Эльбской филармонии , сделанную из более чем 20 000 соединительных блоков, чтобы показать всю сложность этого строительного проекта.
Было даже полностью остановлено строительство концертного зала Эльбской филармонии , в то время как город Гамбург впоследствии пытался договориться с архитекторами, строительными подрядчиками и особенно с частными инвесторами. К сожалению, в случае дополнительных расходов стороны не смогли быстро достичь соглашения, и стороны обратились в суд.
После проведения третейских судов и длительных договоренностей было достигнуто соглашение о том, как покрыть любые дополнительные расходы, и строительство было продолжено. Наконец в январе 2017 года наконец-то была открыта Эльбская филармония в Гамбурге.
Заключение об Эльбской филармонии в Гамбурге
Остается один вопрос: Как могли заинтересованные стороны просчитаться в начале? Ответ на это так же прост, как и прост. Концертный зал Эльбской филармонии с самого начала был очень сложным строительным проектом. Внедрение современного концертного зала в существующую конструкцию стало беспрецедентной задачей.
К тому же, расположение строительной площадки было не совсем идеальным: прямо на воде. Большинство проблем было вызвано изменениями отдельных конструкций в Эльбской филармонии, особенно в работе архитекторов после начала строительства.
К тому же, была совершенно неправильно оценена целесообразность отдельных характеристик здания, таких как уникальные стеклянные панели на фасаде. В конце концов, такой проект, как Эльбская филармония в Гамбурге, никогда не осуществлялся, а смета по материалу, времени и сложности была намного ниже реальности.
Кроме того, имелись и экономические колебания , как это обычно бывает с длительным проектом. Увеличение материальных и трудовых затрат трудно предсказать в течение длительного периода времени. При значительном участии архитекторов и инженерного бюро были приглашены опытные партнеры по проекту Эльбской филармонии, но инновационные строительные проекты всегда остаются в определенной степени непредсказуемыми.
Как мы видим на примере других крупных строительных проектов в Германии , таких как, например, Берлинский аэропорт или Штутгарт 21, строительная отрасль в целом более чем готова взять на себя определенный риск. Особенно когда речь заходит о времени строительства и связанных с ним затратах.
С одной стороны, так возникают интересные, уникальные конструкции, такие как Эльбская филармония в Гамбурге, а с другой, безусловно, требуется реалистичное проектирование. Для реализации таких крупных строительных проектов своевременно, безопасно и в рамках запланированных затрат, строительная отрасль, наконец, должна сделать шаг вперед.
В нашем блоге мы часто обсуждали меры, необходимые для успешного завершения крупных строительных проектов: Прозрачность друг для друга и, что очень важно, совместная работа. Совместное проектирование всех сторон с помощью цифровых технологий экономит силы, время и силы. По крайней мере, в том случае, если планирование будет завершено до начала строительства. Благодаря BIM это возможно в настоящее время, просто это нужно реализовать.
