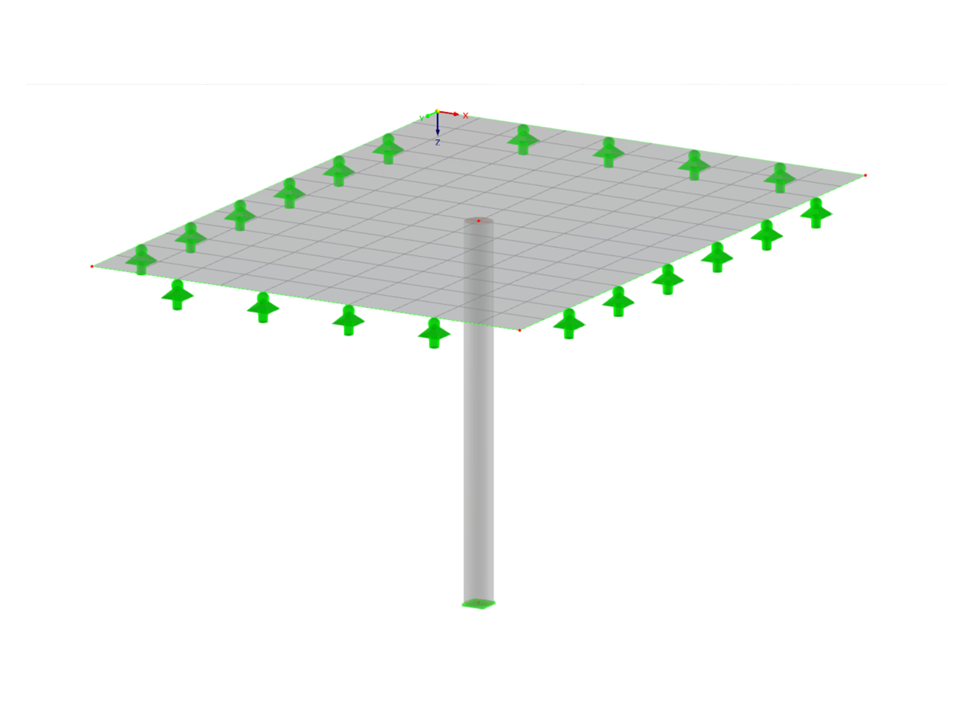

Verificação ao punçoamento para um pilar central numa laje plana
Modelo utilizado em
Exemplo de verificação 1028
| Número de nós | 6 |
| Número de linhas | 5 |
| Número de barras | 1 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 21,707 t |
| Dimensões (métricas) | 5,000 x 4,000 x 7,000 m |
| Dimensões (imperial) | 16.4 x 13.12 x 22.97 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
