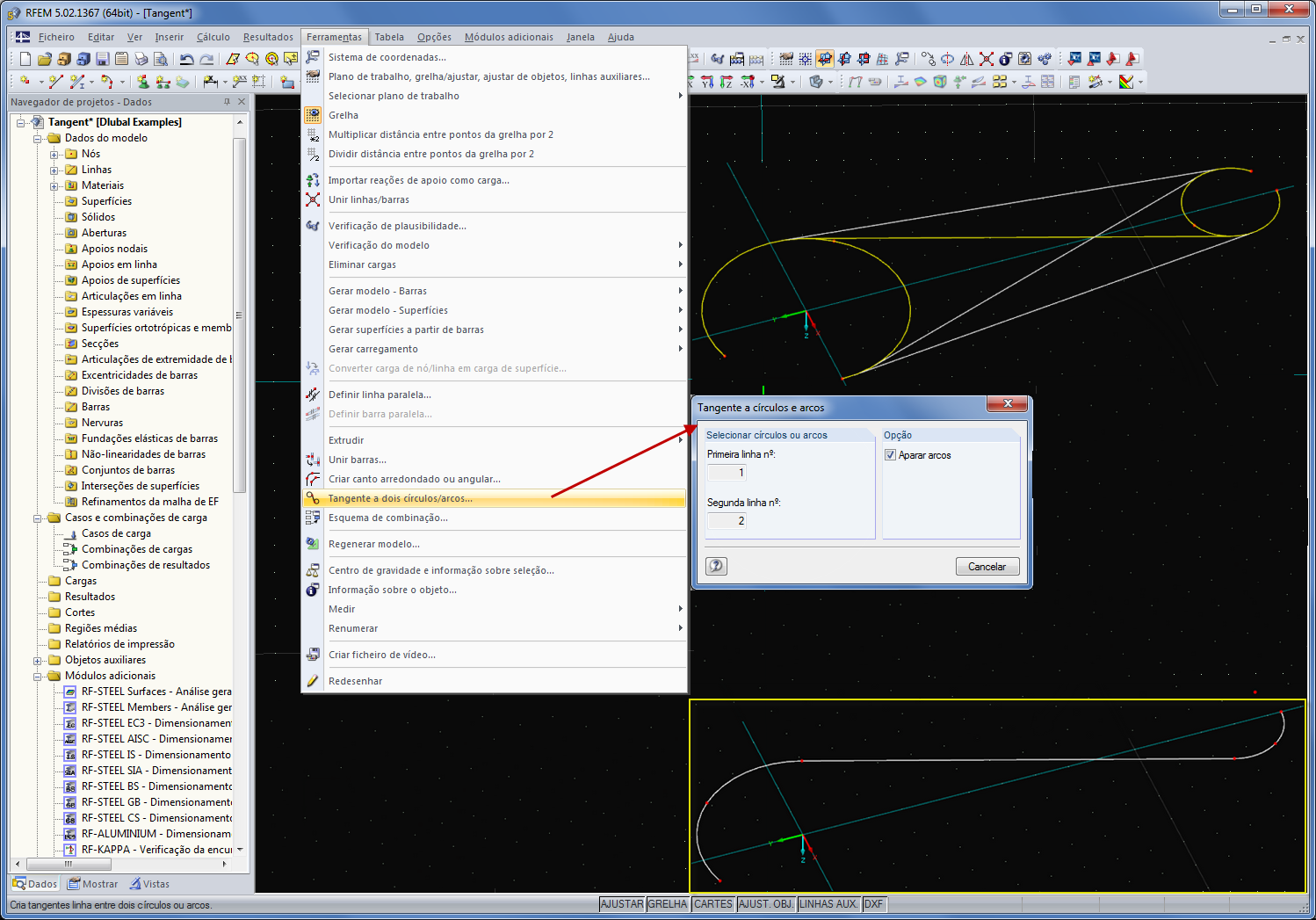

Este modelo ilustra a função de criar uma tangente a círculos ou arcos. A representação esquemática destaca aspetos essenciais da modelagem CAD e cálculo preciso. A imagem vinculada mostra uma ilustração técnica, na qual o perfil do arco e a ligação tangencial são visualizados. O modelo serve como ferramenta prática para ilustrar princípios de geometria e construção. Apoia a aplicação na modelagem digital.
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Tangentes De Elementos Circulares E Arcos
| Número de nós | 6 |
| Número de linhas | 2 |
| Dimensões (métricas) | 6,000 x 17,414 x 0,000 m |
| Dimensões (imperial) | 19.69 x 57.13 x 0 feet |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
